不銹鋼小直徑無(wú)縫鋼管適用于航空航天、機(jī)電、儀器儀表元件、醫(yī)用針管等。


1. 標(biāo)記示例:


  用12Cr18Ni9鋼制造的外徑為2.5mm,壁厚為0.5mm的鋼管,標(biāo)記為:小鋼管12Cr18Ni9-2.5x0.5-GB/T 3090-2000


 2. 奧氏體型不銹鋼管按力學(xué)性能分類(lèi):


  ①. 軟態(tài)  經(jīng)固溶處理后的鋼管,其力學(xué)性能符合標(biāo)準(zhǔn)的規(guī)定,該狀態(tài)鋼管耐蝕性良好,便于加工。


  ②. 冷硬狀態(tài)   經(jīng)相當(dāng)程度冷變形加工的鋼管,該狀態(tài)的鋼管力學(xué)性能較高。


  ③. 半冷硬狀態(tài)  變形程度小于冷硬狀態(tài)加工成的鋼管,力學(xué)性能介于軟態(tài)和冷硬狀態(tài)之間,適合輕度加工成形。


 3. 鋼管的外徑和壁厚見(jiàn)表2-36。

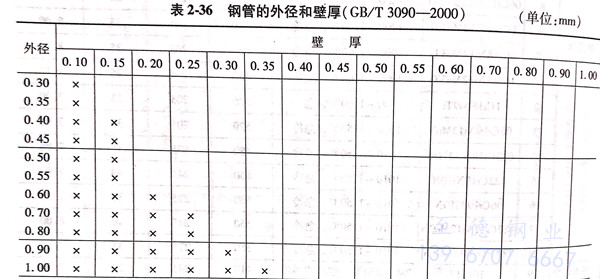

表 36.jpg

表 36.1.jpg



 根據(jù)需方要求,經(jīng)供需雙方協(xié)議,可供表2-36以外的其他尺寸的鋼管,尺寸偏差執(zhí)行相鄰較大規(guī)格的規(guī)定。鋼管尺寸也可按內(nèi)徑和壁厚或外徑和內(nèi)徑供應(yīng)。


 鋼管外徑和壁厚的允許偏差見(jiàn)表2-37的規(guī)定。

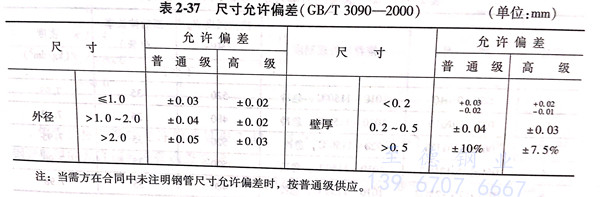

表 37.jpg


 注:當(dāng)需方在合同中未注明鋼管尺寸允許偏差時(shí),按普通級(jí)供應(yīng)。


4. 鋼管的通常長(zhǎng)度為500~4000mm.每批允許交付質(zhì)量不超過(guò)該批訂貨鋼管總質(zhì)量10%的長(zhǎng)度不小于300mm的短尺鋼管。


  定尺長(zhǎng)度應(yīng)在通常長(zhǎng)度范圍內(nèi),全長(zhǎng)允許偏差為+15mm.


  倍尺總長(zhǎng)度應(yīng)在通常長(zhǎng)度范圍內(nèi),全長(zhǎng)允許偏差為+20mm,每個(gè)倍尺長(zhǎng)度應(yīng)留0~5mm切口余量。


  鋼管一般以直條交貨,外徑不大于2mm的鋼管允許成盤(pán)狀交貨。鋼管兩端端面應(yīng)與鋼管的軸線垂直,并清除毛刺。


 5. 鋼管應(yīng)按實(shí)際質(zhì)量交貨,也可以按理論質(zhì)量交貨。


 6. 鋼的牌號(hào)和化學(xué)成分(熔煉分析)見(jiàn)表 2-38 。鋼管按熔煉成分驗(yàn)收。

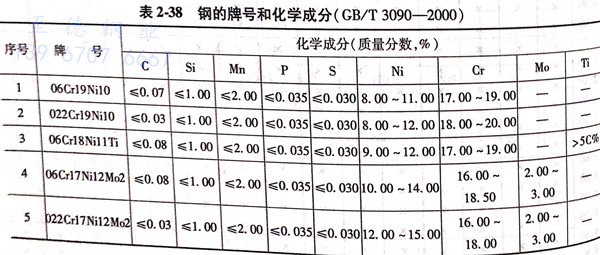

表 38.jpg


  根據(jù)需方需求,經(jīng)供需雙方協(xié)議,可供應(yīng)表2-38以外牌號(hào)的鋼管。


  如需方要求進(jìn)行成品分析時(shí),應(yīng)在合同中注明。成品鋼管的化學(xué)成分允許偏差按GB/T222的規(guī)定。


 7. 鋼管以硬態(tài)交貨。如需方要求軟態(tài)或半冷硬狀態(tài)交貨須在合同中注明。硬態(tài)交貨的鋼管不作力學(xué)性能檢驗(yàn)。軟態(tài)鋼管的力學(xué)性能見(jiàn)表2-39。半冷硬態(tài)鋼管的力學(xué)性能由供需雙方協(xié)議。

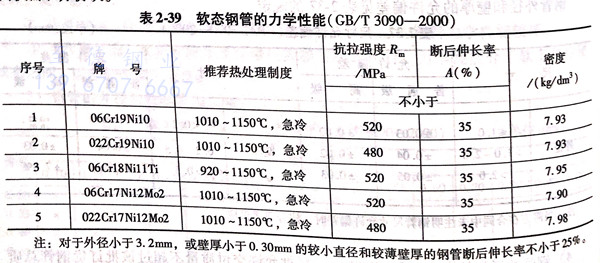

表 39.jpg


注:對(duì)于外徑小于3.2mm,或壁厚小于0.30mm的較小直徑和較薄壁厚的鋼管斷后伸長(zhǎng)率不小于25%.


 8. 鋼管的表面應(yīng)光亮、潔凈,不允許有折疊、裂紋和分層。允許有不超過(guò)壁厚公差一半的輕微缺陷存在。
