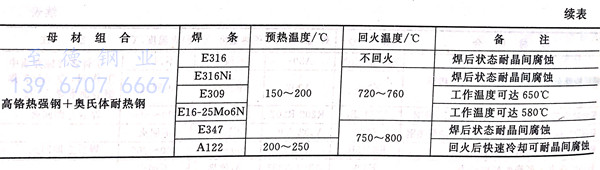

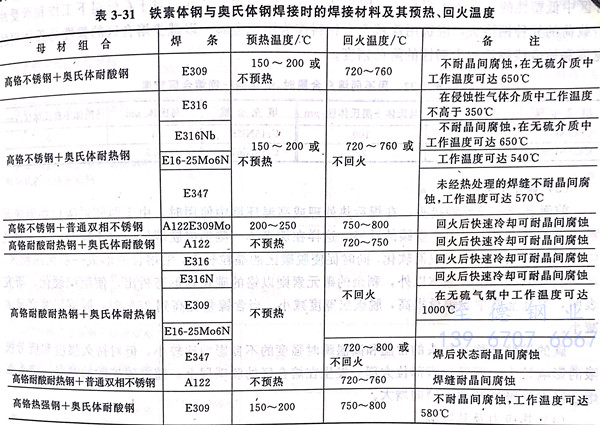

鐵素體鋼與奧氏體鋼焊接時的焊接工藝基本上和珠光體鋼與奧氏體鋼焊接時的焊接工藝相同，其焊接材料原則上既可以采用鐵素體類不銹鋼焊接材料（如E410等），也可以采用各種鉻鎳奧氏體鋼焊接材料。根據(jù)Schaffler圖可以初步估算焊縫金屬的組織，無論采用上述任何一種焊條，熔合比為40%時的金相組織類型與焊材熔敷金屬的金相組織基本相同。由于奧氏體焊接材料對焊接工藝要求不嚴(yán)，即使有更大的熔合比，仍能保持與熔敷金屬相宜的組織，有較好的抗裂性能和較好的塑韌性。所以實際生產(chǎn)中一般選用奧氏體焊接材料。為防止碳的擴(kuò)散遷移，還可以采用鎳基合金為焊接材料。鐵素體鋼與奧氏體鋼焊接時，依照其母材的組合可參照表3-31選擇焊接材料。
