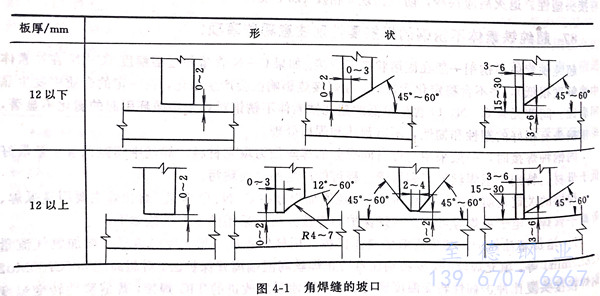

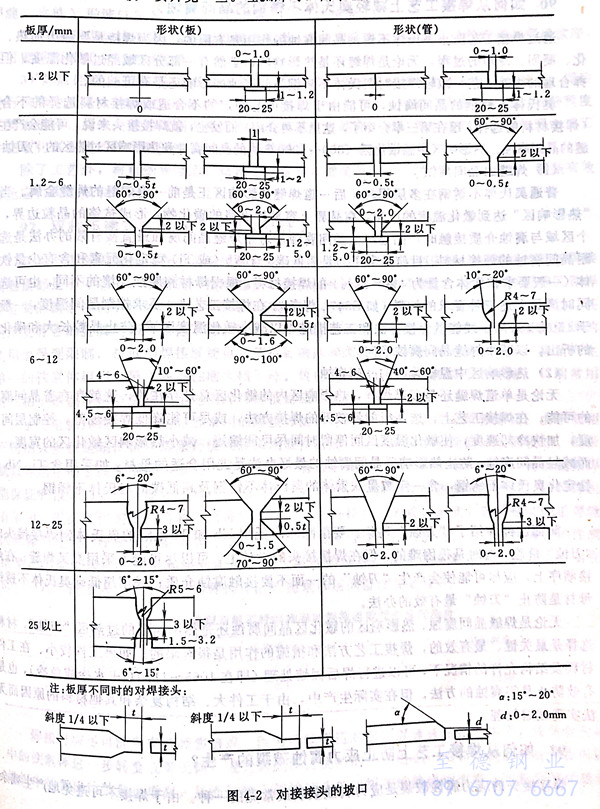

不銹鋼焊接的坡口形狀和尺寸因焊接方法不同而有所區(qū)別。圖4-1是角焊縫的坡口。圖4-2是對接接頭坡口,適用于MIG焊和TIG焊及手工電弧焊,由于手工電弧焊焊透能力相對弱及脫渣的原因,坡口要開寬一些。埋弧焊時,由于埋弧焊的焊透能力大,鈍邊厚度要大一些,坡口角度可適當減?。粸榉乐篃┖臀春竿?,1~3層也經常采用手工電弧焊或氬弧焊后,再進行清根的方法。在單面焊時,為了防止第一層出現缺陷,應該采用墊板的方式,其墊板材料應與母材相同。上述的坡口形狀和尺寸僅供參考,讀者在實際生產中可根據生產條件實際情況以及控制變形等因素,選擇坡口形狀和尺寸。


圖 1.jpg

圖 2.jpg
