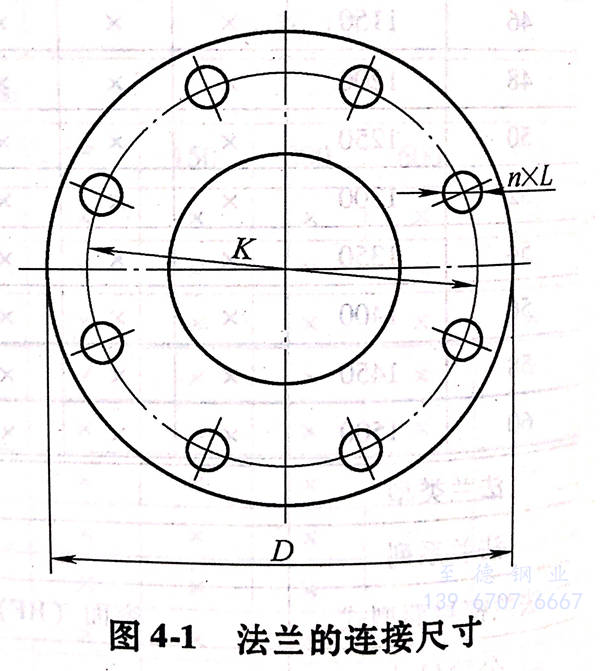

法蘭連接尺寸的尺寸參數包括：法蘭外徑D、螺栓孔中心圓直徑K、螺栓孔徑L、螺栓數n及螺栓螺紋規格Th五個參數，如圖4-1所示。
由于管線上所使用的法蘭都是成對連接，對法蘭連接尺寸要求嚴格以體現法蘭與法蘭的互換性要求。德國法蘭標準特意將法蘭連接尺寸以標準的形式固定下來，以保證法蘭之間的互換。法蘭連接尺寸是法蘭結構尺寸的核心，尤其是當單個法蘭與整體法蘭（如泵、閥、機等設備法蘭）相連接時，法蘭連接尺寸就更為重要。
1. 歐洲體系法蘭

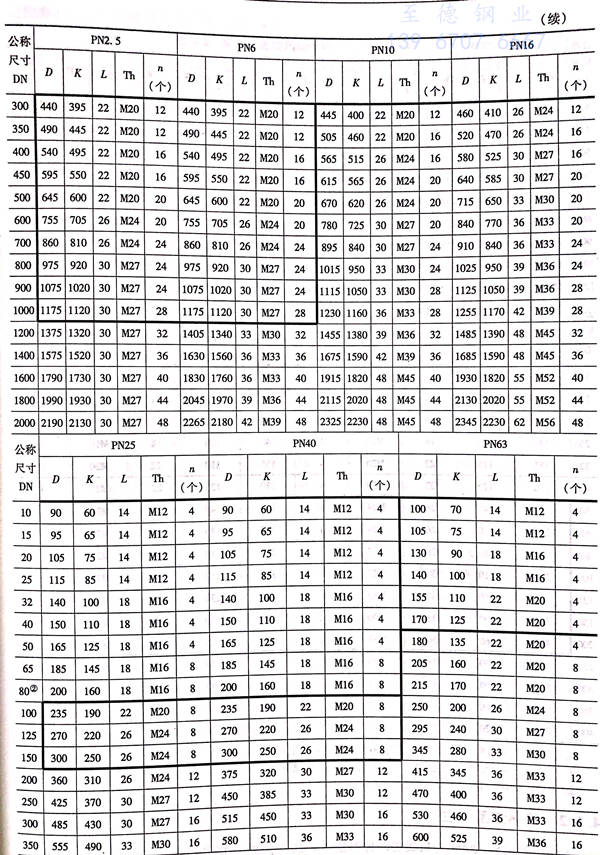

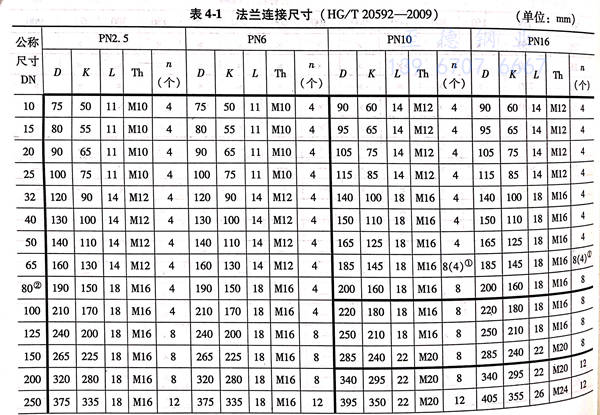

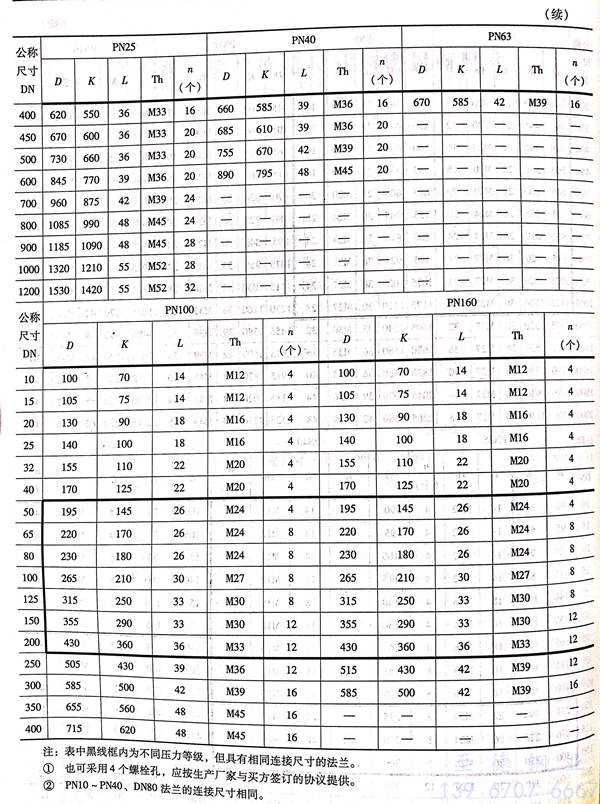

HG/T 20592-2009 為從屬歐洲體系法蘭，法蘭公稱壓力用PN標記，其法蘭連接尺寸見圖4-1和表4-1。
2. 美洲體系法蘭

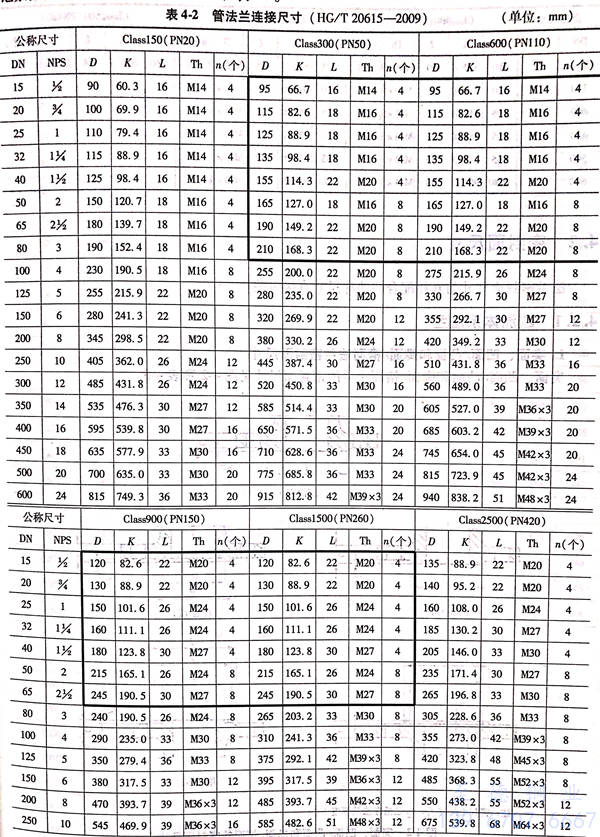

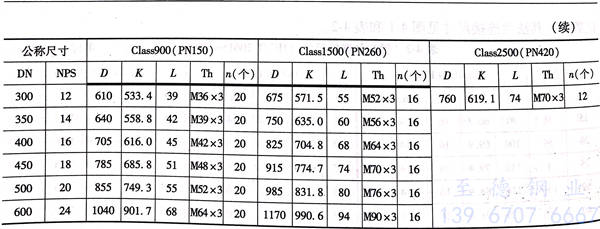

HG/T 20615-2009 為從屬美洲體系法蘭，法蘭公稱壓力用Class標記并有相應的PN標記數值，其法蘭連接尺寸見圖 4-1 和 表 4-2 。
