1. 管道元件的公稱尺寸

  管道元件公稱尺寸在現行國家標準GB/T 1047-2005《管道元件DN(公稱尺寸）的定義和選用》中做出了準確的定義，該標準采用了ISO 6708:1995《管道元件DN(公稱尺寸）的定義和選用》的內容。管道元件公稱尺寸術語適用于輸送流體用的各類管道元件。

 ①. 定義

   DN用于管道元件的字母和數字組合的尺寸標識。它由字母DN和后跟無因次的整數數字組成，這個數字與端部連接件的孔徑或外徑（用mm表示）等特征尺寸直接相關。

     a.除在相關標準中另有規定外，字母DN后面的數字不代表測量值，也不能用于計算目的。

     b.采用DN標識系統的那些標準，應給出DN與管道元件的尺寸關系，例如DN/OD(OD為外徑）或DN/ID(ID為內徑）。

 ②. 標記方法

    公稱尺寸的標記由字母DN后跟一個無因次的整數數字組成，如外徑為89mm的無縫鋼管的公稱尺寸標記為DN80。

    一般情況下公稱尺寸的數值既不是管道元件的內徑，也不是管道元件的外徑，而是與管道元件的外徑相接近的一個整數值。

    應當注意的是，并非所有的管道元件均需用公稱尺寸標記，例如鋼管就可用外徑和壁厚進行標記。

 ③. 優先選用的公稱尺寸系列

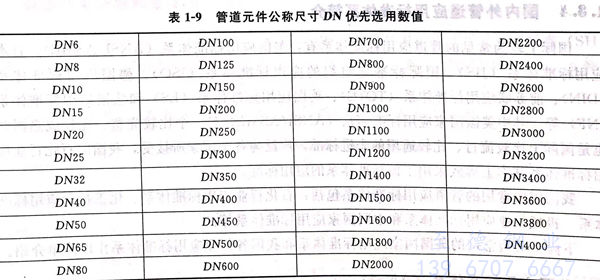

    GB/T 1047-2005優先選用的公稱尺寸系列如表1-9所示。

   管道元件的公稱尺寸在我國工程界也稱為公稱通徑或公稱直徑，但三者的含義完全相同。與國際標準接軌后，已將“公稱尺寸”作為我國的首選術語。

2. 管道元件的公稱壓力

  管道元件公稱壓力在國家標準GB/T 1048-2005《管道元件PN(公稱壓力）的定義和選用》中做出了準確的定義，該標準采用了ISO 7268;1996《管道元件PN的定義和選用》的內容。

  ①. 定義

    PN與管道元件的力學性能和尺寸特性相關，用于參考的字母和數字組合的標識。它由字母PN后跟無因次的數字組成。

     a. 字母PN后跟的數字不代表測量值，不應用于計算目的，除非在有關標準中另有規定。

     b. 除與相關的管道元件標準有關聯外，術語PN不具有意義。

     C. 管道元件允許壓力取決于元件的PN數值、材料和設計以及允許工作溫度等，允許壓力在相應標準的壓力－溫度等級中給出。

     d. 具有同樣PN數值的所有管道元件同與其相配的法蘭具有相同的配合尺寸。

  ②. 標記方法

    公稱壓力的標記由字母PN后跟一個數值組成，如公稱壓力為1.6MPa的管道元件標記為PN16。

  ③. 公稱壓力系列

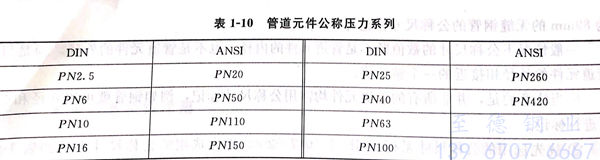

    公稱壓力PN的數值應從表1-10中選擇。必要時允許選用其他PN數值。
