1. 管道介質類別代號

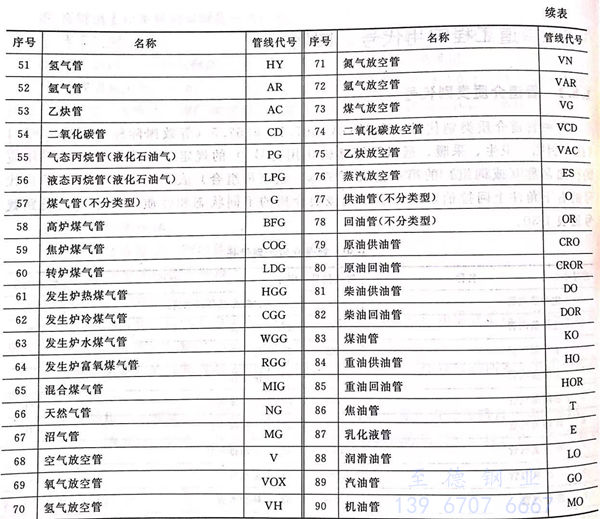

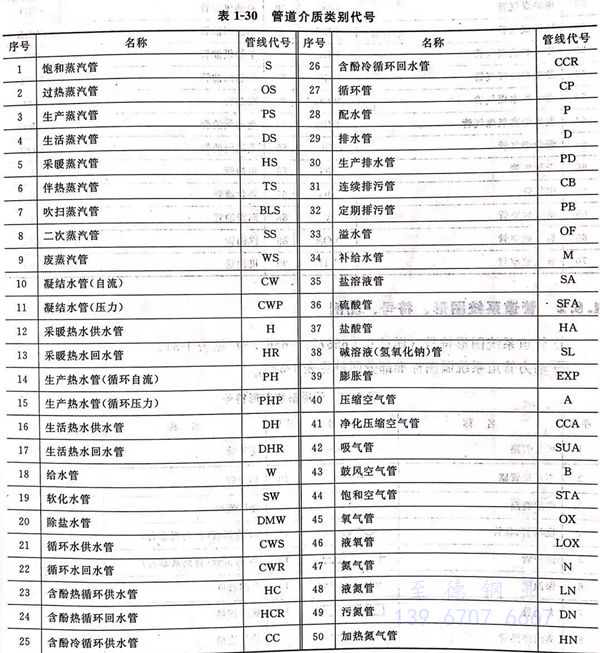

   各種管道介質類別代號可參照GB 6567.1~6567.5(等效國際標準 ISO 4067/1《技術制圖-衛生、采暖、通風及管路輸送用符號》)的規定,管路介質代號用相應的英語名稱(或詞組)的第一位大寫字母(或字母組合)表示,必要時可在類別代號的右下角注上阿拉伯數字,以區別該類介質的不同狀態和性質。管道介質類別代號見表1-30。


表 30.jpg

表 30.1.jpg



2. 管道系統圖形、符號、圖例

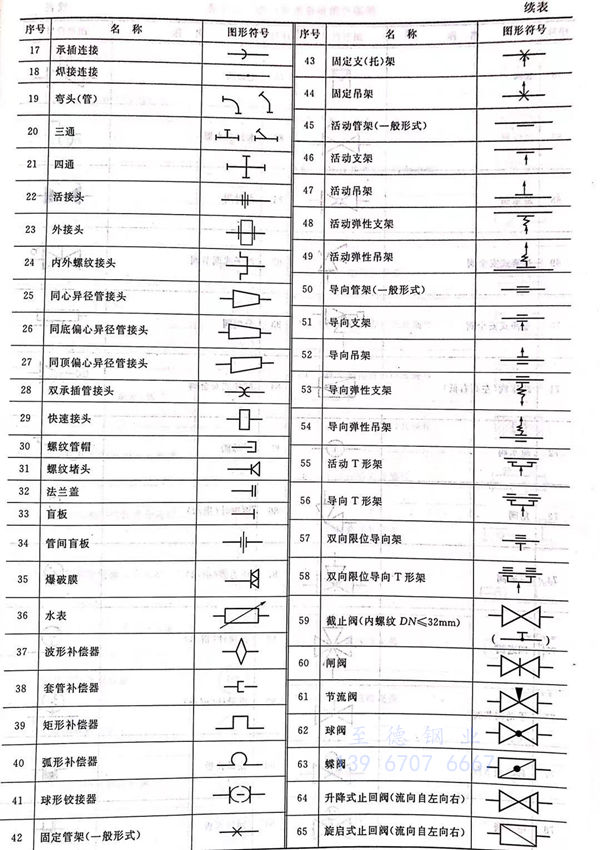

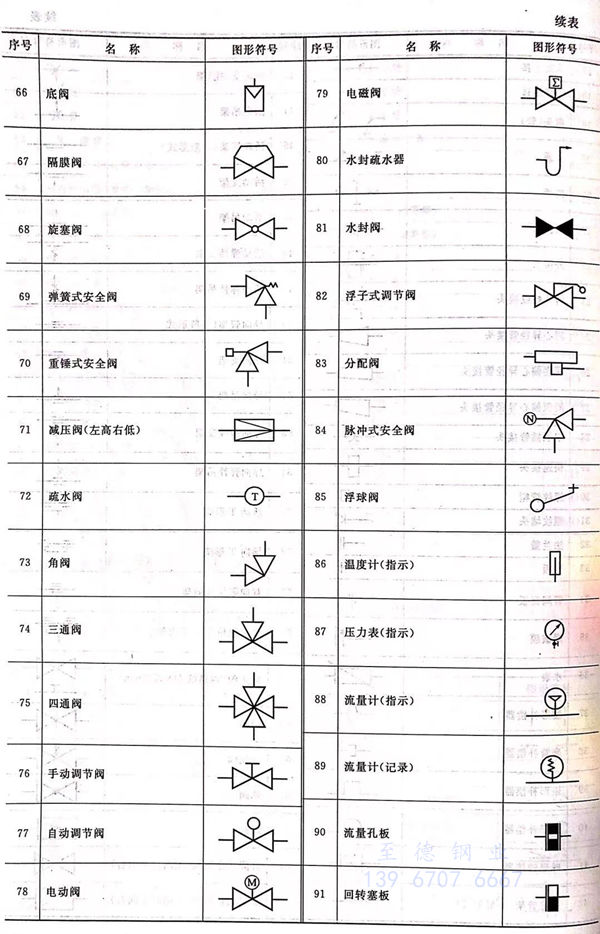

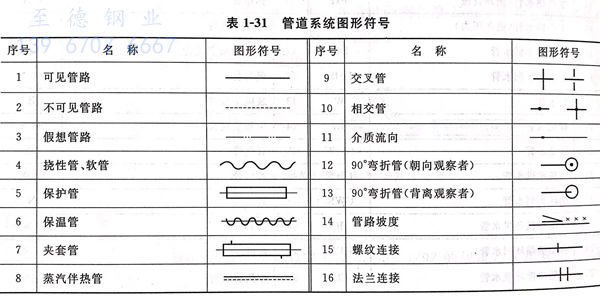

  ①. 管道系統圖形符號(詳見 GB 6567.1~6567.5)見表 1-31。


表 31.jpg

表 31.1.jpg

表 31.2.jpg

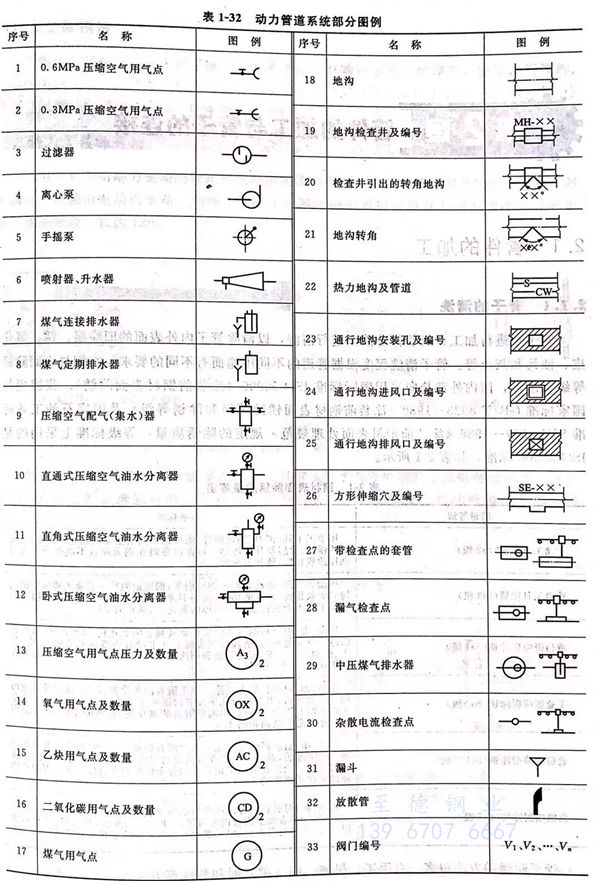

  ②. 動力管道系統制圖標準部分圖例見表 1-32 。


表 32.jpg
