在管道施工中，常用的不銹鋼管切割方法有機械切割和氣割兩種。機械切割又分鋸割、刀割、磨割、機床切割、等離子切割等。

一、管子切割的一般要求

  ①. 公稱尺寸   DN≤50mm的中、低壓碳鋼管一般采用機械法切割；DN>50mm的中、低壓碳鋼管常采用氣割法切割；鍍鋅鋼管必須使用機械法切割。

  ②. 高壓鋼管或合金鋼管宜采用機械法切割。 當采用氧－乙炔焰切割時，必須將切割表面的熱影響區(qū)排除，其厚度一般不小于0.5mm。

  ③. 有色金屬管和不銹鋼管應采用機械或等離子方法切割。 當用砂輪切割不銹鋼管時，應選用專用的砂輪片。

  ④. 鑄鐵管  常采用鋼鋸、鋼鏨子等切割。

  ⑤. 塑料管均采用鋸割；排水陶土管、混凝土管等一般采用鋼鏨子切割。

二、管子切口質(zhì)量要求

 ①. 切口表面應平整，不得有裂紋、重皮，毛刺、凸凹、縮口、熔渣、氧化鐵、鐵屑等應予以清除。

 ②. 切口平面傾斜偏差為管子直徑的1%,但不得超過3mm。

      高壓鋼管或合金鋼管切斷后應及時標上原有標記。

三、管子切割

1. 鋸削

   鋸削分手工鋸削和機械鋸削兩種。

  手工鋸削的主要工具是手工鋼鋸。手工鋼鋸由鋸弓和鋼鋸條組成，鋸弓的規(guī)格以配套用的鋼鋸條的工作長度來標定。常用鋼鋸條分粗齒和細齒兩種，其規(guī)格分別為12in（305mm) x 18牙及12in x 24牙。鋸削DN40mm以內(nèi)的管子，宜用細齒鋸條；鋸削DN50mm以上的管子，最好選用粗齒鋸條，切削不銹鋼管時，應采用高速鋼鋸條。

  機械鋸削是采用鋸床切割。鋸床裝有高速鋼鋸條，可鋸削DN200mm以下的各種金屬管、塑料管。鋸削時，先將管子固定在鋸床上，使鋸條對準切割線，即可鋸削。采用鋸床鋸削時應注意以下幾點。

  ①. 切管前，必須檢查電源、傳動裝置是否良好，防護罩是否齊全，存油器內(nèi)存油是否符合規(guī)定數(shù)量。

  ②. 主管子必須墊穩(wěn)、放平、夾緊，先用于盤動幾轉(zhuǎn)，待正常后再開車，并首先空鋸來回運轉(zhuǎn)幾次后，再正式鋸削。

  ③. 當管子快鋸斷時，應適當降低速度，防止管子落地傷人。

  ④. 鋸削完畢，應切斷電源，清掃場地，做好機具保養(yǎng)。

 2. 刀割

  刀割是用割管器上的滾刀切斷管子，一般可切割DN100mm以內(nèi)的鋼管。

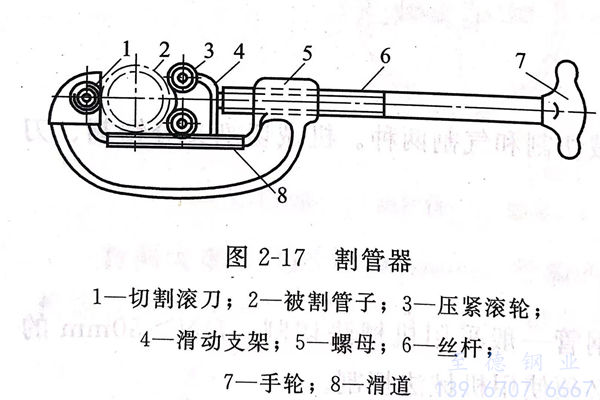

  常用割管器如圖2-17所示。滾刀的規(guī)格分Φ12~15mm、Φ25~80mm及Φ50~100mm三種。切管時，應根據(jù)所切管徑大小選用適當?shù)臐L刀。

  用割管器割管比手工鋸快，斷面比較平直，且易掌握，但切斷面因受擠壓而縮小，因此需用鉸刀插入管口，刮去縮小部分，以免管口斷面縮小而影響管道的輸送能力。

 3. 磨削

  磨削是利用高速旋轉(zhuǎn)的砂輪將管件切斷。常用于金屬管、塑料管、石墨管等的切割。磨削機有G2230型臥式砂輪磨削機，該機裝有直徑為400mm、厚3mm的砂輪片。切割時先將管子劃好線，置于夾持器中，找正、墊平穩(wěn)后，搖動手輪夾緊管子，然后右手握手柄，左手打開電源開關(guān)，待輪速正常后，右手下壓，使砂輪接近管皮，并對正切割線，這時手繼續(xù)輕輕下壓；當管子快切斷時，應減小壓力或不加壓力，直至切斷為止；然后斷開電源，旋轉(zhuǎn)手輪將管子取出。

 4. 機床切割

 該方法主要用于切割要求較高、管段較短、數(shù)量較大的鋼管和不銹鋼管。

 5. 鏨切

 鏨切主要用于鑄鐵管、混凝土管及陶土管，管工常用的鏨子有扁鏨合尖鏨和克子。這類工具目前還沒有標準化，通常都是自己動手，用工具鋼燒紅鍛打后，經(jīng)刃磨淬火而成。

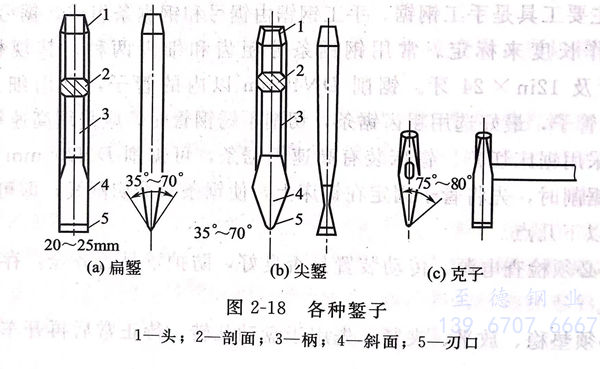

  扁鏨［圖2-18(a)]主要用來鏨切平面和分割材料，如鏟坡口、切斷鑄鐵管等。

 尖鏨［圖2-18(b)]用于鏨各種槽和切斷鑄鐵管。

 克子［圖2-18(c)]用于鏨切和分割板材、鑄鐵管等。

 各種鏨子的刃口必須經(jīng)淬火才能使用，其方法如下。

  將鏨子刃部約15~20mm處加熱到暗橘紅色（溫度在780~800℃)后，垂直放入常溫的鹽水中，浸入4~6mm,當鏨子露出水面部分變成黑紅色時，從鹽水中取出，利用上部余熱進行余熱回火?；鼗饡r，注意鏨刃顏色變化：剛出水時是白色，刃口的溫度逐漸上升，顏色也逐漸變成淺黃色、棕黃色、紫色、藍色、藍灰色，最后變成灰色。當鏨子刃口呈藍色時，把鏨子全部放入水中冷卻，叫做淬藍火。藍火鏨子的刃口硬度適當，有較好的韌性，最適宜鏨切。

  鏨子出水后，刃口部分的顏色逐漸轉(zhuǎn)變的過程只有幾秒鐘，所以淬火時必須十分注意，才能掌握好。

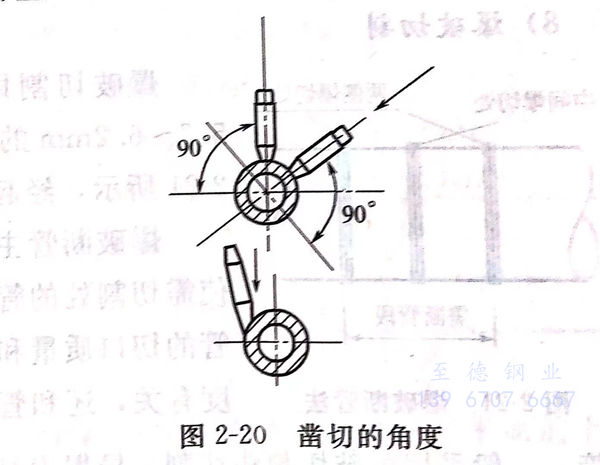

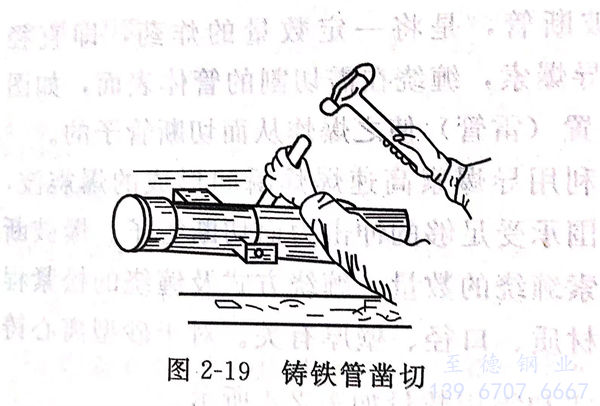

  鏨切時，將管子的切斷線處墊上厚木方，轉(zhuǎn)動管子，用鏨子沿切斷線輕鏨1~2圈以刻出線溝，然后沿線溝用力敲打，同時不斷地轉(zhuǎn)動管子，連續(xù)敲打幾圈后直至管子折斷為止，如圖2-19所示。對于大口徑的鑄鐵管，要兩人配合操作，一人扶鏨子，一人打大錘，邊鏨邊轉(zhuǎn)動管子，掌握鏨子要端正，鏨子與被切管子的角度要正確，如圖2-20所示，千萬不要偏斜，以免打壞鏨子。鏨出線溝后再敲打直至管子折斷。

  鑄鐵和陶瓷是脆性材料，要注意錘擊力的大小，防止管子震裂。操作人員要戴上防護眼鏡，防止飛濺的金屬碎屑傷人。

 6. 氣割

 用氣割方法切割管子時，應注意以下幾點。

 ①. 無論管子轉(zhuǎn)動或固定，割嘴應保持垂直于管子表面，待割透后將割嘴逐漸前傾，傾斜到與割點的切線成70°~80°.

 ②. 氣割固定管時，一般從管子下部開始。

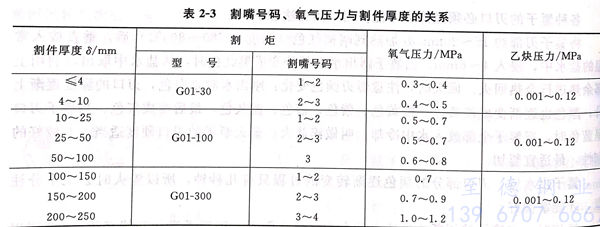

 ③. 割嘴及氧氣壓力的確定與割件厚度有關(guān)，可參照表2-3選擇。

 ④. 割嘴與割件表面的距離應根據(jù)預熱火焰的長度和割件厚度確定，一般以焰心末端距離割件3~5mm為宜。

 ⑤. 管子被割斷后，應用銼刀、扁鏨或手動砂輪清除切口處的氧化鐵渣，使之平滑、干凈；同時應使管口端面與管子中心線保持垂直。

 ⑥. 氣割結(jié)束時，應迅速關(guān)閉切割氧氣閥，關(guān)閉乙炔閥和預熱氧氣閥。

 7. 等離子切割

  等離子弧的溫度高達15000~33000℃,熱量比電弧更加集中，現(xiàn)有的高熔點金屬和非金屬材料在等離子弧的高溫下都能熔化，對氧－乙炔火焰不能切割的金屬或非金屬都能用這種方法切割，如銅、鋁、鑄鐵、陶瓷、鑄石等。

  等離子切割效率高，加熱速度極快，熱影響區(qū)域小，變形小，質(zhì)量高。缺點是設備昂貴，難以推廣。

 8. 爆破切割

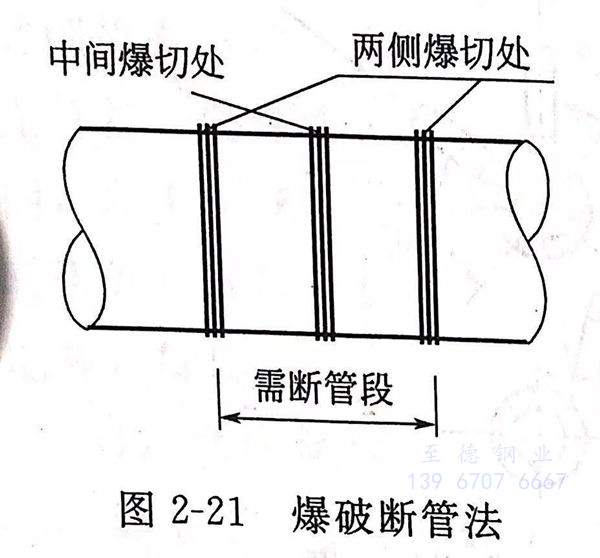

  爆破切割即爆破斷管，是將一定數(shù)量的炸藥，即直徑5.7~6.2mm的礦用導爆索，纏繞在需切割的管體表面，如圖2-21所示，經(jīng)起爆裝置（雷管）使之爆炸從而切斷管子的。

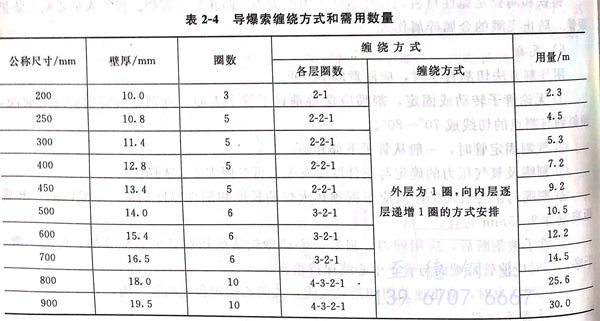

  爆破斷管主要是利用導爆索高速爆炸瞬間形成的爆震波，使需切割處的管壁周圍承受足夠的沖擊力而切斷管子。爆破斷管的切口質(zhì)量和導爆索纏繞的數(shù)量、纏繞方式及纏繞的松緊程度有關(guān)，還和管子的材質(zhì)、口徑、壁厚有關(guān)。對于砂型離心鑄鐵管，一般采用爆破切割法切割，導爆索纏繞方式和需用數(shù)量如表2-4所示。

  同樣，導爆索亦能爆破切割水泥管，但管壁中的鋼筋無法切斷，應待混凝土切斷后用鋼筋鉗將鋼筋剪斷。由于水泥管的材質(zhì)、厚度不一，導爆索的纏繞圈數(shù)均應經(jīng)試驗獲得。爆破切割法不宜在人口稠密區(qū)使用。
