目前在國內外均已采用一種結構比較先進的不銹鋼管道連接方式，即卡套式管接頭連接方法。不銹鋼管卡套式連接的類型很多，如擠壓式、撐脹式、自撐式、嚙合式等。根據國家標準局頒發的標準，我國卡套式連接屬于擠壓式和嚙合式，其結構由接頭體、卡套及螺母三個零件組成。其中的關鍵零件是卡套--個帶有切割刃口的金屬環（室內熱水采暖用的卡套為橡膠卡套）。

 1. 卡套式管接頭連接特點

  卡套式管接頭的連接特點是依靠卡套治切割刃口，緊緊咬住鋼管管壁，使管內的高壓流體得到完全密封。這種接頭還具有防松的結構特點，耐沖擊，耐振動。嚙合 式長套管接頭適用于小管徑的高壓系統。擠壓式卡套管接頭適用于中、低壓管道， 如室內熱水采暖、給水、熱水、燃氣管道。目前采用的鋁塑管管道連接即為擠壓式 卡套管接頭連接。由于室內采暖、熱水、給水、燃氣管道采用了上述連接工藝，減 少了螺紋連接，極大地改善了管工勞動強度，有效地降低了工程造價（因室內采暖 管道螺紋連接需用活接頭或長絲連接，而采用卡套式管接頭可減少活接頭或管箍、 長絲、根母，還減少了泄漏點由于無需專用的工具及動火焊接，在易燃、易爆區 及高空場所的管道尤其適用。

 2. 卡套式管接頭的密封原理

  ①. 嚙合式長套連接密封原理

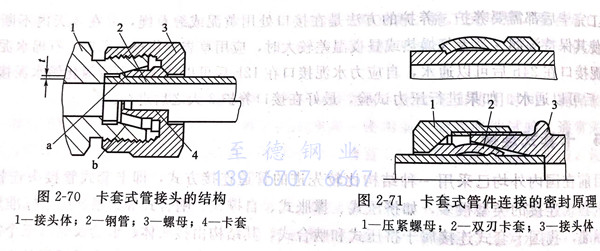

   當將管子按圖 2-70 的形式裝配完后，用手將螺母轉動進扣，同時轉動管子，當管子和螺母用手轉不動時，說明接頭體、卡套、管子 和螺母器件均處于準備工作狀態，然后再用扳手將螺母上1~1.25圈，整個裝配完成。 在接頭裝配過程中，卡套在外力作用下，被推入接頭體的24°錐孔中，卡套刃口端受錐孔約束產生徑向收縮，使卡套刃口切人管子外壁（切人深度=0.25~0.50mm）， 從而形成圖2所示的環形凹槽,以確保管子與卡套之間的密封和連接。同時卡套刃口端的26°外錐與接頭體間完全緊密貼合，形成圖所示的一道可靠的外密封帶，保證了卡套與接頭體間的密封。另外在螺母擰緊時產生的壓縮力作用下，卡套中部拱起，呈鼓形彈簧狀，可避免因振動而使螺母松脫的現象；卡套尾部與鋼管緊密抱緊，可起到防止鋼管振動傳遞到卡套刃口端的作用。其密封原理如圖 2-71 所示。這種連接結構具有良好的耐沖擊和抗振動的性能。同時為了實現上述功能，卡套應 具有足夠的硬度和良好的韌性。

  ②. 擠壓式卡套管接頭密封原理

   與上述基本相同，但卡套采用的是開口刃口和橡膠卡 套，其裝配形式與上述相同。

3. 卡套式連接的裝配方法

  卡套式連接必須進行預裝，首先根據圖紙的要求，按零件及組件的標記選擇管子，按需要的長度進行機械切斷或用手工切斷管子，使管端與中心線呈垂直狀態。其尺寸偏差不 得超過管于外徑允許公差的0.5倍。加工后管端周邊的毛刺及管內外的金屬屑、鎊蝕、污垢必須進行認真的清理。連接時在卡套刃口、螺紋及各接觸部位涂以少量潤滑油（注意：禁油管道系統不得涂油〉，按先后順序?qū)⑾柲?、卡套先套在管子上，再將管子插入接頭體 內錐孔，放正卡套，用手或扳手旋緊縲母，同時轉動管子（給水、熱水管道只需將螺母、 卡套套在鋁塑管上，插入接頭體內，室內采曖管道把螺母、橡膠卡套及墊片套在管子上放 入接頭體內即可，不需轉動管子）直到管子不動為止。此時，做個標記，然后再擰緊螺母1~2圈，使卡套刃口切入管子，注意不可旋得太緊，以免損壞卡套。然后將螺母松開， 檢查卡套預裝情況。合格標準為卡套的刃口切入管子，中部稍有拱形凸起，尾部徑向收縮抱住管子，卡套在管子上能稍有轉動。但不能軸向滑動；不合格卡套在管子上有軸向竄 動，這表明刃口切入深度不夠，需要繼續抒緊螺母。

  預裝檢查完畢后，進行卡套式連接正式裝配，即將已預裝了螺母和卡套的不銹鋼管插入接頭體，用扳手擰緊螺母，直至擰緊力矩突然上升（即達到力矩激增點），再將螺母抒緊1/4圈（不要多擰），裝配完成。進行不銹鋼管道拆卸和再裝時，只要祀螵母松開即可拆開管道，再裝時應保證使螺母從力矩激增點再擰緊1/4圈。
