不銹鋼管熱處理主要注意事項有以下幾點：鋼管熱處理溫度及爐溫、冷卻與冷卻速度及不銹鋼管的熱處理制度。


1. 熱處理溫度及爐溫


 在熱處理過程中，不銹鋼管熱處理溫度及爐溫的控制是非常重要的（圖7-4)表7-1由所列出了 AST-FAGERSTA 熱處理爐各類鋼種的熱處理溫度和加熱爐各組電阻加熱溫度，在熱處理時應(yīng)照此嚴(yán)格控制，以保證熱處理效果。


圖 4.jpg

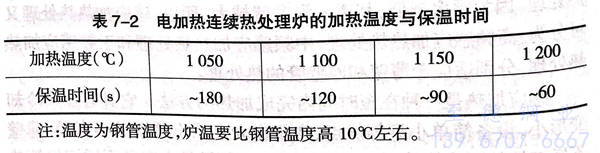

 電加熱連續(xù)熱處理爐的加熱溫度與保溫時間見表7-2。


表 2.jpg


2. 冷卻與冷卻速度


 為了防止碳化鉻的析出，對固熔處理的不銹鋼管，必須進(jìn)行快速冷卻。當(dāng)不銹鋼管的溫度在1000℃~600℃之間，冷卻速度為5℃/s,即兩分鐘內(nèi)一定要降到600℃以下，可以防止鉻的碳化物析出，同時也避免了σ相的析出，可防止高Cr-Mo鋼較高的脆性的產(chǎn)生。


 其他形式熱處理的冷卻方式，按照熱處理工藝要求實施。

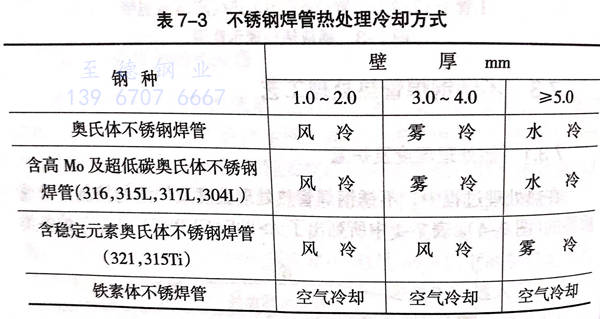

 不銹鋼管按鋼種和壁厚選擇冷卻方式，見表7-3。


表 3.jpg


3. 不銹鋼焊管的熱處理制度

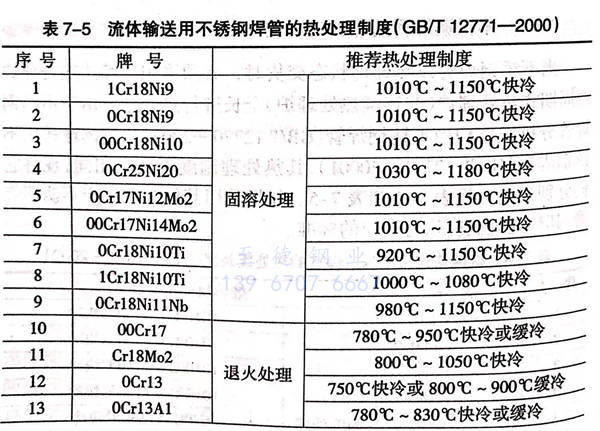

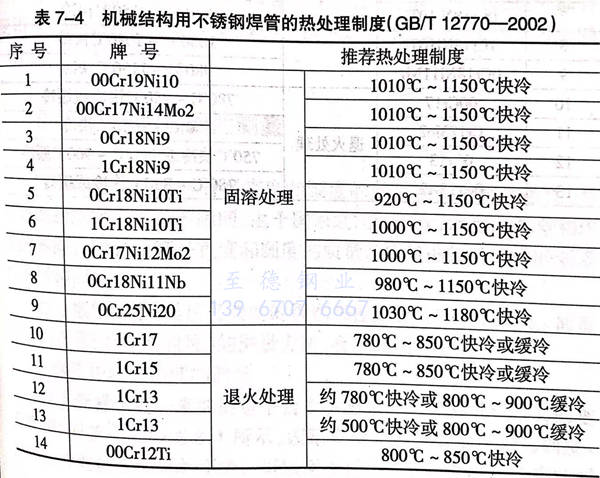

 當(dāng)不銹鋼管以熱處理狀態(tài)交貨時，必須采用連續(xù)式熱處理爐或周期式熱處理爐（非連續(xù)熱處理爐）全長進(jìn)行熱處理。由于不銹鋼焊管分機(jī)械結(jié)構(gòu)用不銹鋼焊管（GB/T 14976-2002)和流體輸送用不銹鋼管（GB/T 14975 -2002),其熱處理制度不完全相同，現(xiàn)將它們分別列出，見表7-4和表7-5.如果采用其他標(biāo)準(zhǔn)生產(chǎn)不銹鋼焊管，其熱處理制度執(zhí)行相應(yīng)的標(biāo)準(zhǔn)。
