沿長度方向直徑或壁厚發生變化管材的統稱。異型管斷面形狀復雜，多是采用冷加工等特殊方法來加工生產的。另外，由于其品種繁多，規格甚廣，所以必須根據產品的特征選用適當?shù)募庸し椒ɑ虿粩鄤?chuàng)造新的成型方法來加工生產。

一、異形管的特點

  1. 斷面形狀多樣，品種繁多，目前至少已有上萬種之多，最大直徑達4.06m,最小直徑僅3.0mm,應用范圍也很廣泛。隨著科學技術的發展，科研和生產部門采用更先進、更合理的設計，要求冶金部門生產出各種斷面、規格、材質、力學性能和使用性能的異形管材，以滿足用戶需要。

  2. 異形管中有很大一部分為輕型薄壁管材，屬于經濟性斷面鋼材的一部分，可使金屬得到合理的應用。如做結構材，用40mmx40mmx4mm方管代替ф40mmx5mm圓管，斷面系數提高45.8%.用它制造機械零部件和散熱件可以少切削或無切削，這不僅簡化了加工過程，而且提高了經濟效益和生產效率。

  3. 大多數異形管造型美觀，用于結構和日用器皿時大方雅致，美化了生活。管材的表面十分光潔（粗糙度Ra可達到0.25μm),尺寸精確。

  4. 可以采用適當?shù)姆椒?，生產各種周期斷面、變斷面和各種帶有縱筋或葉片的異形管材，用于工業各部門。

二、異形管的應用范圍

  從日常生活用品到飛機、火箭的制造，無線電通信，原子能電站和空間技術等方面都廣泛地使用異形管材。

  在機器制造方面，可采用異形管來制造機動車輛的空心傳動軸、活塞、各種工具、緊固件、手表殼和各種機械零件。異形管不僅使機械設計更為合理，并可降低設備重量。

  在建筑方面，采用異形管制作門窗，不僅結構輕巧、耐用，而且造價便宜。

  在自行車、摩托車、拖拉機、汽車和大型客車的結構部分大量采用薄壁異形管，這種管材斷面系數大，抗彎、抗扭能力強，表面光潔，而且重量較輕。在無軌電車上用變截面管制造集電桿，因為這種異形管具有良好的韌性和彈性。

  在儀表、電信器材和醫療器械上廣泛應用異形管制造支架、導軌（如X光設備的支架和導軌）以及箱、柜的框架等，使它們具有重量輕、造型美觀，式樣新穎和搬運、攜帶方便的特點。外科手術上直接使用梅花針異形管做接骨的材料。超高頻無線電通信的波導管也是用尺寸精確的特種異形管制成的。

  在各種熱工設備、機械設備或無線電接收機或發射機上，廣泛使用帶葉片和凸筋的異管制造散熱器或熱交換器，這種鋼管具有良好的散熱效果，能有效地降低設備或組件的溫度，使之維持長時間的正常工作。異形管材用做熱交換器的散熱管，具有良好的傳熱效果，可以大量地回收廢熱，提高熱效率，節約能源。

  在體育用品和器械的制造上，不斷用異形管來代替貴重的木材制品。例如用金屬制造的壘球棒和標槍。這些器械制造方法簡單，便于大量生產，質地優良美觀，經久耐用。

  波紋管用來制造各種機械和火箭上的防震裝置，以減輕震動，減小噪聲，保證設備正常工作。

三、異形管的分類

  異形管按照斷面特征，可以分為等壁異形管、異壁異形管和變截面管3大類。

  1. 等壁異形管

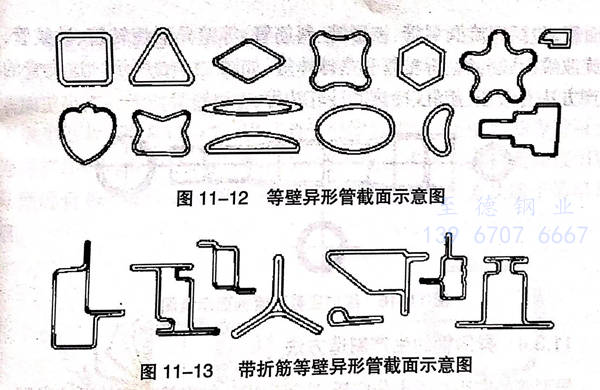

  等壁異形管是具有相同壁厚和不同橫斷面形狀的異形管。它根據斷面形狀的不同又可分為一般等壁異形管（圖11-12)和帶折筋等壁異形管（圖11-13)兩類。這兩類鋼管大多數用冷拔法或焊接管連軋成型法制成。

 2. 異壁異形管

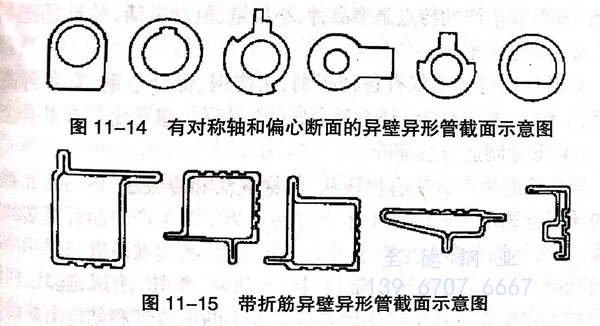

  異壁異形管是具有不同壁厚的異形管。這類異形管也可以根據斷面形狀，進一步分為具有兩根以上對稱軸的異形管、偏心管及異壁折筋管3種類型。前兩類變形過程復雜，必須根據斷面特征選擇合理的成型方法（如擠壓法），或采用異形管坯拉拔或冷軋而得。至于折筋管，由于其壁厚差別不大，實際上與等壁折筋管的生產方法基本相同。圖11-14、圖11-15分別是異壁異形管的3種類型的示意圖。

  3. 縱向變截面管

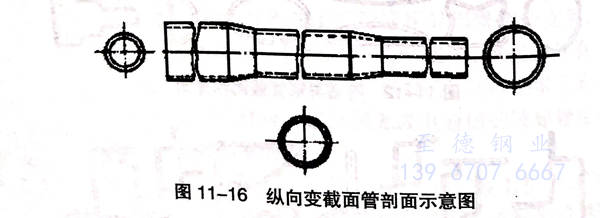

  凡縱向斷面形狀作周期變化或連續變化的異形管都稱為縱向變截面管，包括螺旋圓翼管、齒形管、斜筋管、等壁異形扭轉管、波紋管、螺旋波紋（凸筋）管、標槍管和壘球棒等，如圖11-16所示。這類管的生產方法有液壓、旋軋、冷拔和冷軋法等。

四、異形管的深加工及發展前景

  產品深加工無疑是當前加工業的發展方向，如內螺紋管可以進一步深加工成高效節能的熱交換器等，而波紋管可以組合生產各種膨脹節，一些焊接管可加工成異形管，還可以進一步深加工成各種門窗等構件。

  總的來說，等壁異形管完全可以通過冷彎成型，采用焊接的方法來加工生產。

  一些復雜斷面或變斷面的異型管，用一種加工方式是難以生產出高質量產品的，往往是幾種方式的組合。如國外生產的內螺旋凸筋管，采用的方法是：先軋制成單面螺旋凸筋的板帶，然后在焊管機上

  焊接成內螺旋凸筋管。這種新工藝比冷拔成型成本低得多且質量好。對于作為結構、裝飾、家具等用的異型不銹鋼管，應廣泛采用焊接異型管，這樣可以大大降低成本。

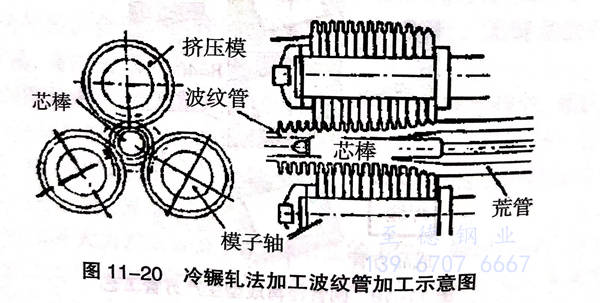

  復雜的異形管制造一般是采用冷加工方法獲得各種形狀，圖11-20 就是用冷輾軋法加工波紋管的示意圖。
