為了降低成本，節約貴重的不銹鋼，或者為了適應鋼管外表面使用環境的不同要求，近年來研究開發出焊接不銹鋼復合管。焊接不銹鋼復合管一般分為：大口徑厚壁復合管和小口徑薄壁復合管；大口徑厚壁復合管采用復合板生產，小口徑薄壁復合管采用復合卷板生產，生產加工方式和不銹鋼焊管基本相同。目前，我國生產不銹鋼復合管可執行的標準有CJ/T 184-2003(《不銹鋼塑料復合管》）和GB/T 18704-2002(《不銹鋼復合管》）。


1. 用復合板加工生產的復合管

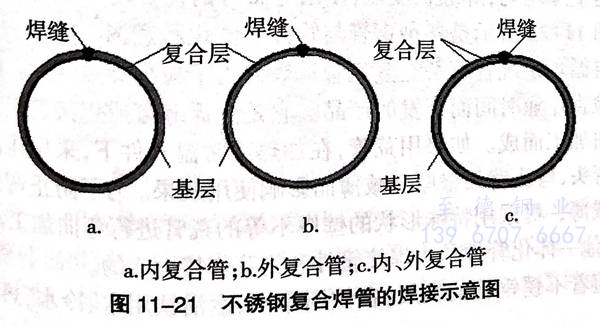

 不銹鋼復合管一般是用不銹鋼復合板（帶）加工生產的，其生產方式和不銹鋼焊管基本一樣，但其焊接較不銹鋼焊管復雜，填充材料的合金量要高于復合層的合金含量。圖11-121a是內復合管示意圖，用于管道內輸送流通腐蝕介質；圖11-21b是外復合管示意圖，用于管道內輸送流通普通介質，外表面處于腐蝕環境或在腐蝕介質之中，一般是作為裝飾管用；圖11-21c是內、外復合管示意圖，用于管道內輸送流通腐蝕介質，管道外表面處于腐蝕環境或在腐蝕介質之中。薄壁復合管可采用連續成型焊接方式生產，厚壁復合管可采用非連續成型焊接生產。不銹鋼復合管的焊接，見第二章《2.2.3不銹鋼復合板的焊接》。


圖 21.jpg


2. 套裝復合管


 套裝復合管是采用兩種兩支或兩種三支管子套裝在一起的復合管。被套裝的管，可以是無縫管也可以是焊接管。如果是采用焊接管，焊管的內外焊縫應做整平處理。為了滿足用戶要求，套裝復合管的組合，可以外層是不銹鋼管，內層是普通碳鋼管；也可以內層是不銹鋼管，外層是普通碳鋼管；還可以內、外都是不銹鋼管而中間是普通碳鋼管。
