在驗收到貨的高壓不銹鋼管材、不銹鋼管件、緊固件及閥件時,首先要查對核實:有無產品合格證,實物的規格、型號、標記是否與產品合格證相符,并核實到貨數量。對到貨的物品要進行外觀檢查,不得有影響強度和密封性的缺陷。螺紋應整齊無缺陷。并確認下列項目符合相關技術標準。
①. 化學成分。
②. 熱處理后的力學性能。
③. 合金鋼管件的金相分析結果(也可用熱處理狀態說明代替)。
④. 高壓不銹鋼管件的無損探傷結果。

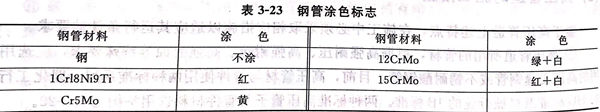

驗收合格的管材要分別涂色標識,色別可參見表3-23,并存放于干燥的倉庫內,在管子下墊道木,并應按管子的材料、規格種類分開堆放。
到貨的緊固件要從每批(指同一規格、同一材質、同一合格證的產品)螺栓、螺母中,選取兩個作試樣,檢查其硬度和力學性能是否符合有關技術標準的規定,檢查方法如下:
①. 螺栓、螺母應從每批中各取兩根(個)進行硬度檢查,若有不合格者須加倍檢查,如仍有不合格者則應逐根(個)檢查。當直徑大于或等于M30且工作溫度高于或等于500℃時,則應逐根(個)進行硬度檢查。
②. 螺母硬度不合格者不得使用。
③. 硬度不合格的螺栓應取該批中硬度值最高、最低各一根,校驗力學性能。若有不合格者再取硬度最接近的螺栓加倍校驗,如仍有不合格者,則該批螺栓不得使用。
④. 從雙頭螺栓中選取硬度最高和最低的各一個,校驗其力學性能是否符合規定要求。
合金鋼閥門應逐個對殼體進行光譜分析,復查材質。合金鋼閥門及高壓閥門每批取10%且不少于一個,進行解體檢查內部零件,若有不合格者,則需逐個檢查。解體檢查閥門,質量應符合下述要求:
①. 合金鋼閥門的大部零件進行光譜分析,材質正確。
②. 閥體與閥座結合牢固。
③. 閥芯與閥座的結合良好,并無缺陷。
④. 閥桿與閥芯的連接可靠、靈活。
⑤. 閥桿無彎曲、銹蝕,閥桿與填料壓蓋配合適當,螺紋無缺陷。
⑥. 閥蓋與閥體的結合良好。
⑦. 墊片、填料、螺栓等齊全,無缺陷。
驗收高壓閥門時,應逐個進行水壓強度試驗和嚴密性試驗。強度試驗壓力,對于公稱壓力PN≤32MPa的閥門,為公稱壓力的1.5倍;對于公稱壓力PN>32MPa的閥門,其強度試驗壓力見表3-24。嚴密性試驗壓力等于公稱壓力。
閥門在強度試驗壓力下維持5min,閥體不得破裂,閥體及填料函不得泄漏,然后在公稱壓力下進行嚴密性試驗,如無泄漏即為合格。安全閥當設計無規定時,其開啟壓力為工作壓力的1.05~1.15倍,回座壓力應大于工作壓力的0.9倍。調試時壓力應穩定,每個安全閥啟閉試驗應不少于三次。當工作介質為氣體時,應用空氣或惰性氣體作調試介質;當工作介質為液體時,用水作調試介質。安全閥的最終調整應在管道投人試運行時在系統上進行。經調整后的安全閥在工作壓力下不得有滲漏現象產生。最終調試合格后,應重新進行鉛封。
高壓不銹鋼管道若需用圓鋼或鋼板配作管件或法蘭時,所用的圓鋼或鋼板在加工前除確認其化學成分、力學性能符合要求外,應根據GB4162《鍛軋鋼棒超聲波探傷方法》、GB 2970《中厚鋼板超聲波探傷方法》及GB 1786《鍛制圓餅超聲波探傷方法》進行探傷。有缺陷的材料不能用于制作加工。若需加工螺紋管件,應檢查螺紋加工精度。
驗收合格的不銹鋼管材、不銹鋼管件、閥門等材料都要按規定填寫驗收單、調試記錄等文件,相關人員要簽字蓋章,并歸類存檔。驗收合格的材料要妥善保管。
