熱力管網一般是指以熱電廠、區域鍋爐房或熱交換站為熱源,將蒸汽或熱水送往用戶的管道工程。當以蒸汽為熱媒介質時,熱網的壓力一般小于或等于1.6MPa,溫度低于或等于350℃,當以熱水為熱媒介質時,熱網的壓力一般小于或等于2.5MPa,溫度低于或等于200℃.因此,熱力管道多數屬中、低壓管道范疇。我國熱力管網絕大多數為枝狀管網。一處出現故障進行修理時至少要影響故障點以后的用戶,甚至影響全系統。


  蒸汽管網除按照一般管道進行日常巡視外,還應特別注意管網的疏水、排水和排氣向題。蒸汽管道的運行疏水一般是由疏水器自動完成,熱水管道的排氣可由自動排氣閥或手動排氣閥完成。在運行中應加強蒸汽管道的疏水和熱水管道的排氣等裝置的檢查。


 管網的漏汽在巡視中很容易發現,管道如產生漏汽,有管道局部腐蝕、焊縫開裂、密封失效、閥件損壞等多種原因,查明原因后應及時維修。


  由于熱力管道溫度較高,多在100℃以上,受著熱應力的作用,管道在停送介質時,因溫度變化,產生熱脹冷縮的應力很大,必須由補償器來消除,因此在維修施工中,要注意檢查和觀察補償器在開始運行和停止運行時,其膨脹量和收縮量是否一致,檢查補償器兩端的導向支架,導向限位塊的間隙,有無摩擦和卡死現象,檢查固定支架在熱應力作用下,是否發生扭曲、變形和松動。


  在熱力入口處裝有各種控制閥門和指示儀表,應經常巡視,必要時每班應對運行參數做出記錄,有減壓裝置的系統,應詳細檢查減壓閥和安全閥的運行狀態是否正常,減壓閥的閥前、閥后壓力是否符合要求,安全閥是否在校驗期內,動作是否靈敏。


 凝結水箱的運行情況,可以反映出蒸汽、凝結水系統的運行情況,在開式凝結水系統中,如果凝結水箱的排汽管出現大量排汽,甚至排汽時還有響聲,說明系統中的疏水器泄漏量大,或疏水器的旁通管的閥門關閉不嚴,需要進行檢查和維修。在閉式凝結水系統中,若二次蒸發器的安全閥發生動作,或安全水封的出水口產生水汽,也是由于疏水器失靈或發生竄汽造成的,應調整、檢修疏水器及有關閥門。


疏水器的檢查和校驗方法如下:


  ①. 疏水器是蒸汽管網的重要設施,其工作是否正常,關系到運行的穩定性和能耗。每班都應對疏水器進行巡回檢查,查看疏水器的工作情況,每半個月到一個月應進行一次全面檢查。檢查采用聽、摸、看的方法,聽就是用聽棒頂在疏器的殼體上聽浮筒、吊筒、浮球、閥片動作的聲音;摸就是用手摸凝結水管道的表面溫度,太熱則有竄汽現象,不熱則說明系統不通,疏水器可能失靈;看就是打開疏水裝置的檢驗閥門,看疏水器的排水情況,疏水器只要是動作靈活、間斷動作、有凝結水排出,即可認為是正常運行。


  ②. 每半年或一年應對疏水器校驗一次,校驗順序如下:


  a. 拆開疏水器大蓋,檢查浮筒、吊桶、浮球、閥件、閥孔、杠桿、止回閥、閥片等部件,如發現損壞、磨損、堵塞,應及時進行修理、清洗、研磨或更換。


  b. 修理完畢,組裝后應進行水壓試驗,檢查疏水器的強度和密封性能。

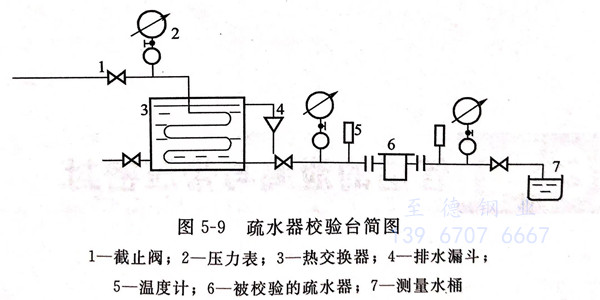

  c. 安裝疏水器到校驗臺上,進行模擬試驗,使疏水器在選定的工況下運行,檢查疏水量和泄漏量,并根據校驗情況,調整浮筒、吊桶或浮球的配重或閥片的重量等,使疏水器能正常工作,疏水器校驗臺如圖5-9所示。


圖 9.jpg

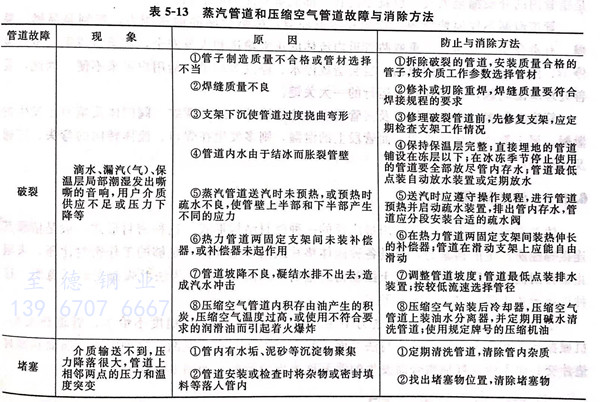

“水擊”是蒸汽、凝結水管道運行中破壞力最大的一種故障,輕則振壞保溫層、墊片,灼傷工作人員;重則振松管道支架,頂壞閥門,甚至使管道破裂?!八畵簟笔窃谡羝苤心Y(jié)水排除不掉,或者在凝結水管中竄進大量蒸汽所致。蒸汽以高速流動,帶動積水撞擊管壁或附件,蒸汽的速度往往在20m/s以上,產生的撞擊力足以破壞管道和附件。“水擊”可能是由設計上的缺陷和運行中操作不當引起的。為了避免或減少“水擊”現象的發生,除按每100~150延長米設置疏水裝置外,可在各種局部節流部件(如閥門、彎頭、節流孔板等)介質流動方向的前側加裝一些疏水裝置,或兩者適當結合。在運行中閥門開啟速度應緩慢,經常檢查疏水裝置的運行情況是否正常,避免蒸汽竄入凝結水管。熱力管道的其他常見故障與消除方法見表5-13。


表 13.jpg
