頂壓粘接法的基本原理是:在大于泄漏介質壓力的人為外力作用下,首先迫使泄漏止住,再利用膠黏劑的特性對泄漏部位進行粘接,待膠黏劑固化后,撤出外力,達到重新密封的目的。頂壓粘接法的關鍵是頂壓工具。


1. 管道法蘭泄漏頂壓工具及操作方法

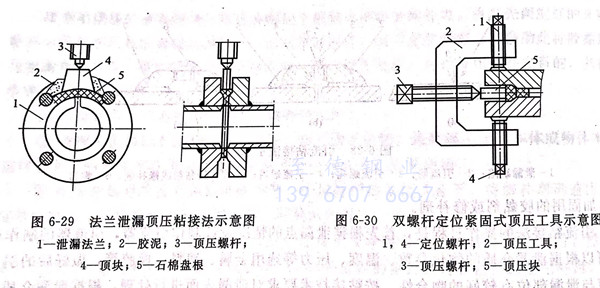

不銹鋼法蘭發生點狀泄漏時,采用頂壓粘接法處理過程如下。首先把法蘭頂壓工具固定在泄漏法蘭上,準備好一段石棉盤根,將這段石棉盤根在事先調配好的環氧樹脂膠液中浸透一下,如果泄漏介質能使環氧樹脂溶解,則選擇其他不被泄漏介質所溶解的膠黏劑膠液或修補劑,正對著泄漏處將這段浸膠盤根壓入不銹鋼法蘭連接間隙內(當泄漏量較大或泄漏介質有較強的溶解性、腐蝕性,盤根難以放入時,可以改用鉛條),用錘子將浸膠盤根打入法蘭間隙內,迅速將頂塊4裝好,如圖6-29所示,然后把頂壓螺桿3對準頂塊4的定位圓孔,旋轉頂壓螺桿3,這時通過頂壓螺桿3及頂塊4,就會把浸膠石棉盤根緊緊地壓到泄漏點處,迫使泄漏停止。泄漏一旦止住,就可以對泄漏法蘭按粘接技術的要求進行必要的處理,主要是清除影響粘接效果的油污、疏松的鐵銹及進行脫脂處理,再用事先配制好的膠黏劑膠泥填塞滿頂塊4的周圍,待膠黏劑膠泥完全固化后,撤除頂壓工具。法蘭泄漏的頂壓工具有多種形式。圖6-30所示為雙螺桿定位緊固式,前端有一圓形鋼塊,當螺桿旋轉時,它只做軸向移動而無轉動,這樣它就能很好地把頂壓工具固定在泄漏法蘭上,用兩個這樣的螺桿可以調整頂壓螺桿3的位置,使它能準確地對正泄漏法蘭的間隙處,頂壓螺桿 3 主要作用是把螺旋力通過頂壓塊5及浸膠石棉盤根轉化為止住泄漏的外力,迫使泄漏停止。


圖 29.jpg


 2. 管道泄漏頂壓工具及操作方法


 ①. U形管道頂壓工具

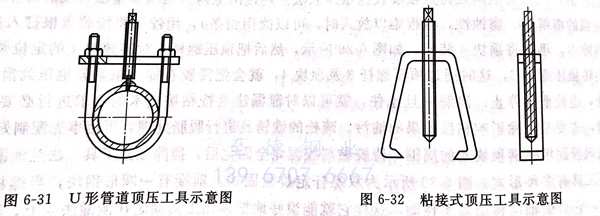

  這種頂壓工具如圖6-31所示。它主要由三大部分組成:U形螺栓、支承板、頂壓螺桿?,F(xiàn)場操作時,首先將U形頂壓工具安裝在無泄漏的不銹鋼管段上,調整好各部位置,然后向泄漏點方向移動,并使頂壓螺桿的軸線對準泄漏缺陷,迅速旋轉頂壓螺桿,使其前端的鋁鉚釘牢牢地壓在泄漏點上,迫使泄漏停止。泄漏一旦止住,既可處理需要粘接的金屬部位,并用事先配制好的膠黏劑膠泥把鋁鉚釘或軟性填料粘于泄漏部位上,待膠黏劑充分固化后,就可以拆除頂壓工具,鋸掉長出的鋁鉚釘,完成作業。


圖 31.jpg


 ②. 粘接式頂壓工具


  這種頂壓工具必須先采用快速固化的膠黏劑將其粘接在泄漏缺陷上,然后消除泄漏。它的基本形式如圖6-32所示,由支承架及頂壓螺桿組成。帶壓修補作業前,首先把泄漏周圍,特別是粘接固定頂壓工具的位置,按粘接技術的要求認真處理好,然后觀察頂壓工具的兩個支腳與泄漏部位的吻合情況。如果兩者間隙相差太大,則應調整一下,同時使頂壓螺桿的軸線通過泄漏缺陷的中心,并在腳上做標記,這時就可以粘接固定頂壓工具了。頂壓工具在不銹鋼管道上的粘接形式有兩種,一種是軸向粘接式,另一種是環向粘接式。


 ③. 三通焊道專用頂壓工具

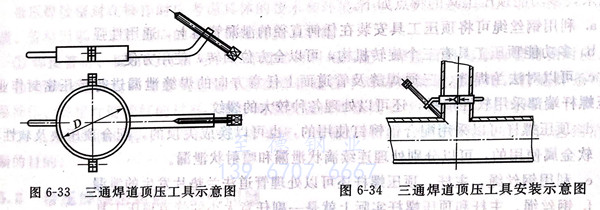

  三通焊道專用頂壓工具基本結構如圖6-33所示。它由固定部分及頂壓螺桿兩部分組成、作業時,根據泄漏量的大小,選擇好頂壓螺桿、然后把兩半的鐵箍螺栓連接固定在泄漏法蘭上、通過扳動手柄,使頂壓螺桿的軸線正好通過泄漏缺陷的中心,然后把連接螺栓擰禁,如圖6-34所示。對于間斷性泄漏或連續滴狀泄漏,應配合軟性填料進行帶壓密封作業:對于噴射狀泄漏,則應配合鋁鉚釘進行帶壓密封作業。


圖 33.jpg


 ④. 多功能頂壓工具

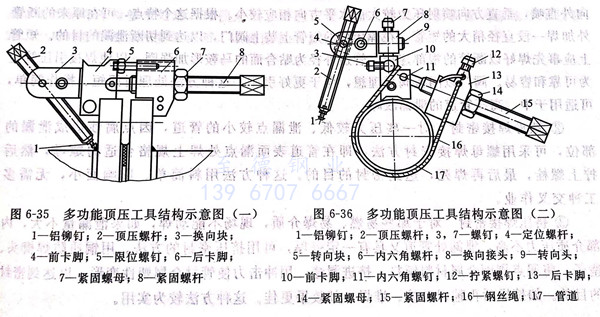

 多功能頂壓工具是根據常見泄漏部位的情況,綜合各類頂壓工具的特點而設計的一種小巧玲瓏、通用性強的帶壓修補作業專用工具。圖6-35所示是這種頂壓工具安裝在不銹鋼法蘭上的情況,圖6-36所示是這種頂壓工具安裝在管道上的情況,從圖中可以看出,多功能頂壓工具曲四大部分組成,第一部分是頂壓止漏部分,包括鋁鉚釘1、頂壓螺桿2、定位螺桿4、轉向塊5、內六角螺桿6、螺釘7、換向接頭8、轉向頭9.第二部分是前卡腳,前卡腳的作用是,它的上端可以安裝換向接頭,也可以直接安裝轉向9,轉向頭也可直接按要求安裝在旁邊的孔內,并把螺釘3拆下,擰入它下端的螺紋孔內起固定作用,前卡腳也是通過鋼絲繩及后卡腳,使整套頂壓工具固定在泄漏管道上的構件。它的上端可以攀纏鋼絲繩,也可以固定在泄漏法蘭上,并通過內六角螺釘11、緊固螺桿15使前后卡腳連為一體。第三部分是卡腳部分,它的作用也是使整套頂壓工具固定在泄握部位上,它的上端有兩個7mm的通孔,用于穿過鋼絲繩,并通過擰緊螺釘12使鋼絲繩固定在前卡腳上,前卡腳的中部為一個17mm的圓孔,緊固螺桿15從此孔穿過,并可通過旋轉緊固螺母14,起到收緊鋼絲繩的作用。同理,在處理法蘭泄漏時,多功能頂壓工具也是通過緊固螺母14使頂壓工具固定在法蘭上的,緊固螺桿的規格為M16.第四部分是鋼絲繩,鋼絲繩的直徑為95mm,它的作用是通過前卡腳和后卡腳,并通過擰緊緊固螺母14而使頂壓工具固定在泄漏管道上,鋼絲繩的長度隨泄漏管道的直徑而變。歸納起來,多功能頂壓工具的特點如下。


圖 35.jpg


  a. 利用鋼絲繩可將頂壓工具安裝在任何直徑的泄漏管道上,通用性強。


  b. 多功能頂壓工具有三個旋轉機構,可以全方位回轉,使用方便。


  c. 可以對法蘭焊縫、三通焊縫及管道面上任意方向的焊縫泄漏進行帶壓密封作業,頂壓螺桿端部采用軟性填料,還可以處理各種較大的裂紋。


  d. 頂壓螺桿可以采用配合鋁鉚釘使用的,也可以換成尖頂?shù)?,配合頂壓塊及軟性填料、軟金屬使用的,可以分別處理連續滴狀泄漏和噴射狀泄漏。


  e. 利用鋼絲繩、主桿、頂壓螺桿還可以處理管道法蘭墊片發生的泄漏。


  f. 鋼絲繩、主桿和頂壓螺桿實際上就是一副任意大小的管道頂壓工具。
