管道絕熱的目的在于減少管內介質與外界的熱量交換,從而達到節能、防凍以及滿足生產工藝要求等。管道絕熱按其用途可分為保溫、保冷和加熱保護三種類型。


1. 一般規定


  ①. 熱絕緣層的厚度在滿足技術要求的前提下,還要滿足經濟厚度的要求。厚度太大,雖然可以降低熱耗或能耗,但要增加投資;反之,厚度太小,雖然可以降低投資,但熱耗或能耗要增加。


  ②. 為了預防管道內介質的冷凝、結晶和凍結,以及提高生產工藝管道的輸送能力,應采取熱絕緣措施,必要時采取伴熱或加熱措施。


  ③. 當人體短時間接觸表面溫度高于60℃或低于-5℃的管道時,有燙傷或凍傷危險,為了保證操作人員的安全,改善勞動條件,應采取熱絕緣措施。


  ④. 在夏季,當輸送介質的溫度較環境氣溫低時,管道外表面可能結露,為了防止結露,應采取熱絕緣措施,使外表面溫度高于露點。


  ⑤. 在高溫管道附近有可燃、易燃、易爆物品時,有發生火災和爆炸的危險,為此應采取熱絕緣措施,以降低管道表面溫度至無危險的允許溫度。


  ⑥. 管道和設備表面溫度應低于50℃、高于0℃,有電氣設備的房間、居住房間和操作間,管道和設備表面應防止結露。


  ⑦. 室外架空敷設的煤氣管道、乙炔管道,如有低于0℃的可能時,一般應絕熱防凍;所有可能處于0℃以下的各種氣體管道的冷凝水排出管,必須絕緣防凍。


  ⑧. 室外架空敷設管道或安裝于潮濕環境中的管道,在絕熱層外應設防水層。



2. 常用絕熱材料及其選擇


 絕熱材料一般采用輕質、疏松、多孔的粒狀材料或纖維材料,應滿足下列要求:


  ①. 熱導率小,能絕熱隔冷;密度小,一般要低于600kg/m3.


  ②. 耐振動,有一定的強度,用于保溫的硬質絕熱材料制品,其抗壓強度一般不小于0.29MPa;用于保冷的硬質絕熱材料制品,其抗壓強度不得小于0.147MPa.


  ③. 材料的物理化學性能穩定,吸濕率小,不霉?fàn)€,不變質,不燃燒;對金屬不得有腐蝕作用。當用在奧氏體不銹鋼管道及其附件上時,其氯離子含量不能超標。


  ④. 用于保溫時,應具有較高的耐熱性,不至于由于溫度的急劇變化而喪失原來的特性;用于保冷時應具有良好的抗凍性。


  ⑤. 防潮材料必須具有良好的防火、防潮性能,能耐大氣腐蝕及生物侵襲,不得發生蟲蛀、霉變等現象;不得對其他材料產生腐蝕或溶解作用,材料吸水率低。


  ⑥. 來源廣,造價低,便于施工。

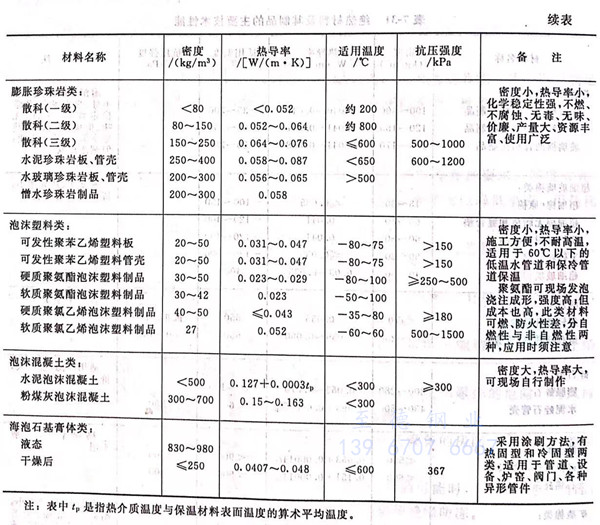

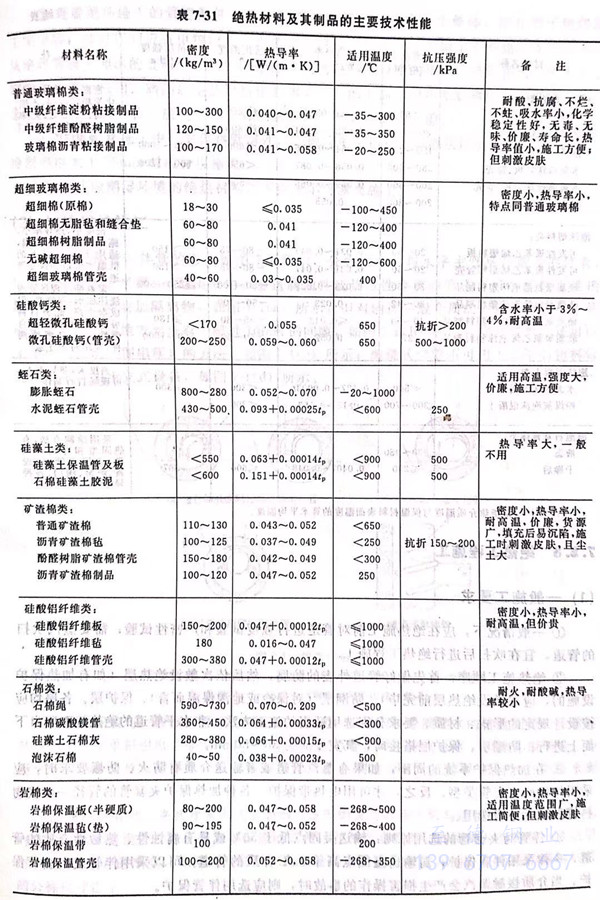

常用絕熱材料及其制品見表7-31.絕熱層的厚度可根據所選絕熱材料通過傳熱計算求得。
