閥門是通過改變其流道面積的大小來控制流體流量、壓力和流向的機械產品。閥門規格品種繁多,為統一制造標準,也為了正確選用和識別閥門,我國閥門行業規定了“三化”標準,即系列化、通用化、標準化的標準。


1. 通用閥門標志

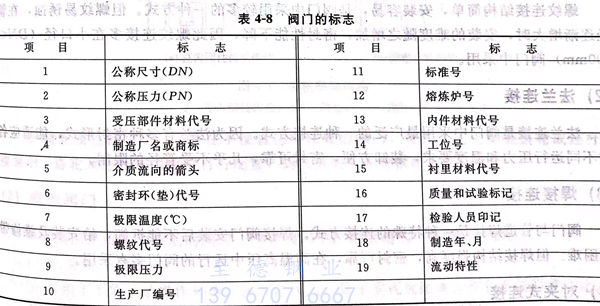

 ①. 通用閥門必須使用和可選擇使用的標志項目如表4-8所示。


 ②. 如果手輪尺寸足夠大,手輪上應設指示閥門關閉方向的箭頭或附加“關”字。


表 8.jpg


2. 公稱尺寸大于或等于50mm閥門的標志


 ①. 表4-8中1~4項是必須使用的標志,應標記在閥體上。


 ②. 表4-8中5和6項只有當某類閥門標準中有此規定時才是必須使用的標志,它們應分別標記在閥體及法蘭上。


 ③. 如果各類閥門標準中沒有特殊規定,則表4-8中7~19項是按需選擇使用的標志。當需要時,可標記在閥體或標牌上。


3. 公稱尺寸小于50mm閥門的標志


 ①. 表4-8中 1~4項是必須使用的標志。標記在閥體上還是標牌上,由產品設計者規定。


 ②. 表4-8中 5~19項標志的標記同上。


4. 附加標志


 ①. 在不同位置可以附加表中任何一項標志。例如:設在閥體上的任何一項標志,也可以重復設在標牌上。


 ②. 只要附加標志不與表中標志發生混淆,可以附加其他任何標志。例如產品型號等。
