隔膜閥結構的最大特點是閥內隔膜能將工作介質與閥瓣、閥桿等部件分隔開來，使閥件不受介質腐蝕，介質也不會外漏，省去了密封結構。
隔膜閥有屋脊式、截止式、直流式、直通式等幾種結構形式。

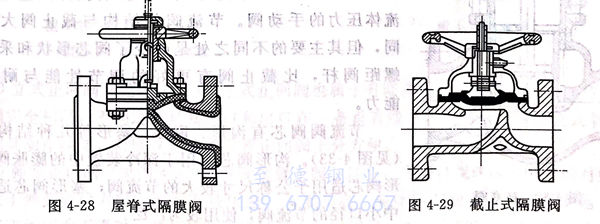

1. 屋脊式隔膜閥（見圖4-28)
為最常用的一種結構形式。關閉時，帶有隔膜的閥瓣下移，使其與閥體的脊背密封，達到切斷流體的要求。其結構簡單，維修方便，流體阻力小，因而得到廣泛應用。
2. 截止式隔膜閥（見圖4-29)
結構與截止閥相似，類似在截止閥的閥瓣下方裝置隔膜以隔斷流體。但其結構復雜，流體阻力大，目前已較少采用。

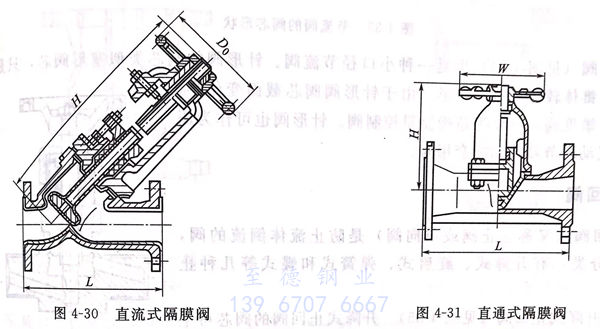

3. 直流式隔膜閥（見圖4-30)
為截止式隔膜閥的改型結構，形同Y型閥，其結構仍很復雜，但改善了流體的流通狀態，減小了阻力。
4. 直通式隔膜閥（見圖4-31)
其流體的流道近似直線，阻力很小，適用于易阻塞的介質。
閘板式隔膜閥的通道及密封形式與閘閥相似，因啟閉時隔膜變形及磨損很大，使用壽命短，所以已很少采用。
