止回閥(又稱逆止閥或單向閥)是防止流體倒流的閥,從結構分類,有升降式、旋啟式、彈簧式和蝶式等幾種止回閥。


①. 升降式止回閥

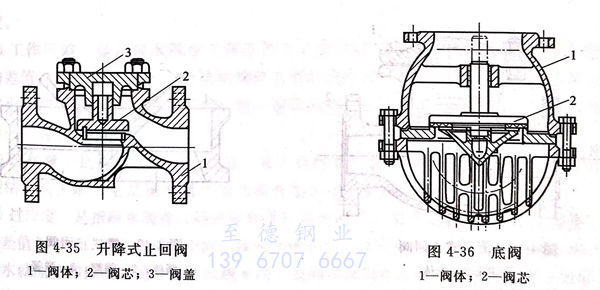

(見圖4-35)升降式止回閥的閥芯可上下自由移動,流體應由下而上推開閥芯,當閥芯下部人口壓力小于上部出口壓力時,閥芯靠自重及上部流體壓力的雙重作用而自行關閉。


圖 35.jpg


②. 底閥


(見圖4-36)底閥屬于升降式止回閥,安裝在離心泵吸入管的底端(液面以上)。泵啟動前,閥芯因自重而關閉,可將水注滿底閥上部的吸入管。泵啟動后,吸入管內的吸力將底閥閥芯提升,使水流不斷進入水泵。停泵后吸力消失,底閥又自行關閉。


③. 立式止回閥

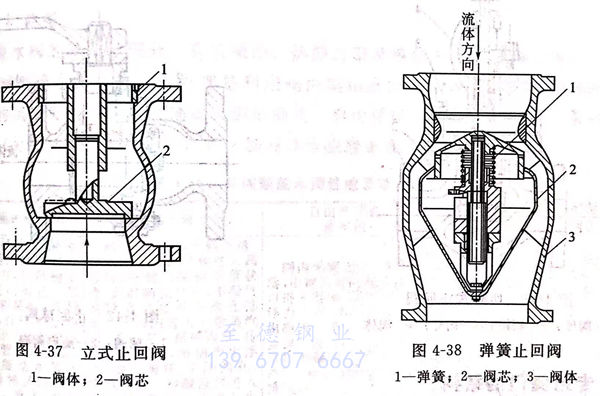

(見圖4-37)立式止回閥也屬于升降式止回閥。其動作原理與升降式止回閥完全相同,不同之處是其進口和出口在一條垂直線上,可直接安裝在立式管道上,不影響其動作性能,對豎立式管道設置止回閥十分方便。


圖 37.jpg


④. 彈簧止回閥


(見圖4-38)其彈簧置于閥芯部分,當進口流體壓力產生的對閥瓣的推力大于彈簧載荷力時,彈簧即被壓縮,閥瓣開啟。流體壓力越大,閥門開度越大。反之,當流體壓力下降時,彈簧伸張,推動閥瓣關閉閥門。由于彈簧的作用,有利于降低閥門啟閉時產生的水錘壓力,而且流體通道順暢,阻力較小。此外,小直徑彈簧止回閥的閥瓣常用圓球制成的,結構更簡單。


⑤. 旋啟式止回閥

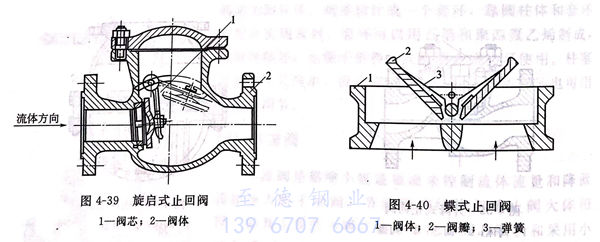

(見圖4-39)旋啟式止回閥的啟閉與升降式止回閥一樣,也是靠流體壓力的沖擊和閥芯的自重自行動作,不同的是,閥芯的啟閉方式是旋轉運動而不是上下移動,流體的入口方向應在能沖擊閥芯轉動的一側。


圖 39.jpg


⑥. 蝶式止回閥


(見圖4-40)也是一種旋啟動作的止回閥,但它是雙閥瓣,并在彈簧的作用下處于關閉的位置。自下向上的流體將閥瓣推開。這種蝶式止回閥結構簡單,夾在兩個法蘭之間,外形尺寸很小,重量輕。


⑦. 切斷式止回閥

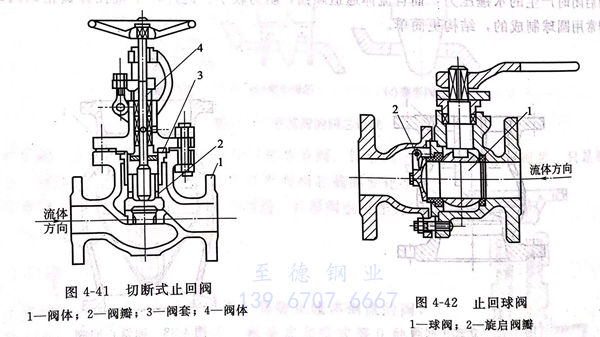

(見圖4-41)是一種能切斷流體又有止回作用的閥門,閥桿和閥瓣的連接設計成可以脫開的結構。關閉閥門時,閥桿向下移動可頂住閥瓣,使閥門起截止閥的關閉作用。當開啟閥門時,閥桿與閥瓣脫開,閥瓣可以沿閥套上下自由移動,此時閥門就是升降式止回閥,可防止介質倒流。切斷式止回閥將截止閥與止回閥的功能合并在一個閥上,因此不需要在止回閥后另加一個切斷閥,特別適用于安裝位置受到限制的場合。


圖 41.jpg


  圖4-42為球閥與旋啟式止回閥瓣相結合的切斷式止回閥。當球閥處于開啟狀態時,該閥具有旋啟式止回閥的全部功能。關閉球閥時,則具有球閥的切斷功能。
