1. 減壓閥

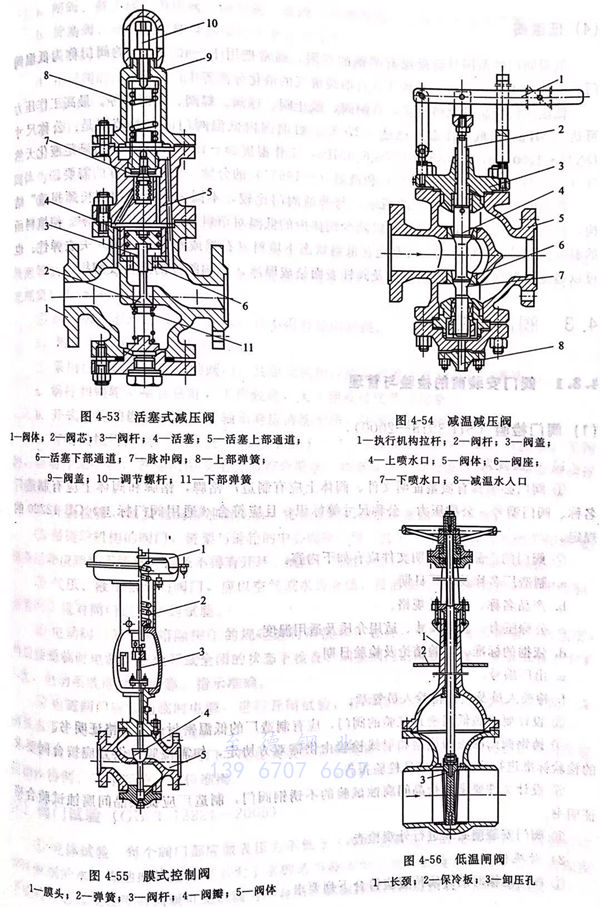

  減壓閥是降低輸送介質壓力，使閥后壓力穩定在設定要求范圍內的專用閥。圖4-53為活塞式減壓閥結構。閥內有活塞與閥桿、閥芯相連。進出口處分別有通道到達活塞兩側，根據活塞兩側的壓差使活塞移動，通過閥桿使閥芯開大或開小，使出口壓力穩定在指定值內。如果需要增加出口壓力時，可調整上部彈簧，使彈簧座下移，推動脈沖閥下移。通入活塞上部的通道增大，活塞上部壓力升高，推動閥芯下移，使出口壓力升高。減壓閥只有降低壓力一種功能。


圖 53.jpg


2. 減溫減壓閥


  圖4-54所示為用于蒸汽管道的減溫減壓閥，它既能降低蒸汽壓力，又能降低蒸汽溫度。減溫水進入閥內，并通過閥桿通道由閥瓣處的小孔噴出，與進入閥內的蒸汽混合以達到降溫目的。出口壓力的穩定是通過與本閥配套的檢測儀表與電動執行機構拉動閥桿，以閥孔開閉的大小來控制的。出口溫度是由減溫水流量來決定的，減溫水流量是由相應的另一套檢測儀表與給水分配閥來控制的。
