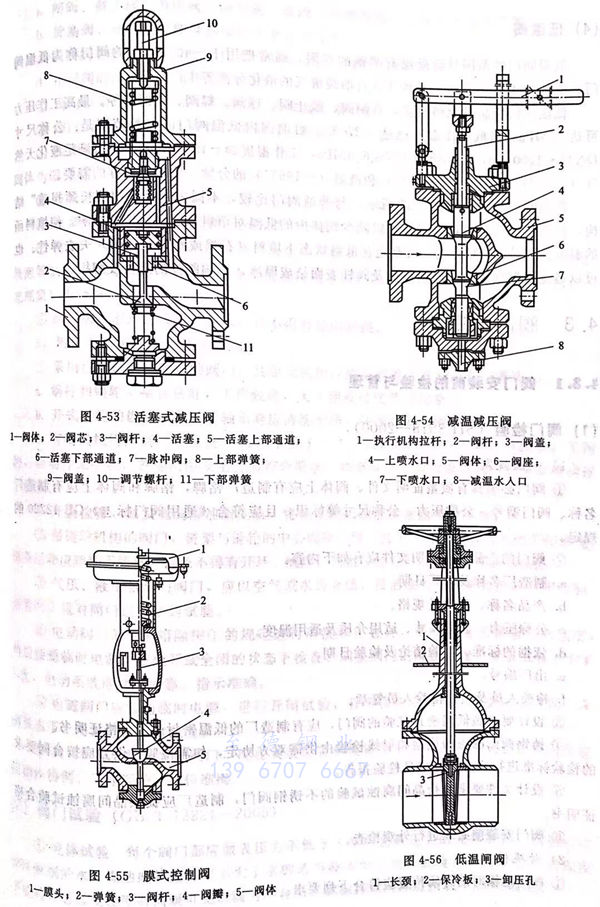

膜式控制閥（又稱調節閥）是通過儀表及執行機構改變控制閥膜頭上的空氣壓力來控制流量或壓力的專用閥。膜式控制閥整體結構如圖4-55所示，閥體結構類似截止閥及節流閥。閥的上部是膜頭，膜頭上半部充入壓縮空氣，空氣壓力由儀表控制，膜頭下部連接閥桿和閥瓣。膜頭上部的壓力與膜頭下部彈簧力的平衡，決定閥瓣的開閉程度，從而達到調節流量或壓力的目的。
