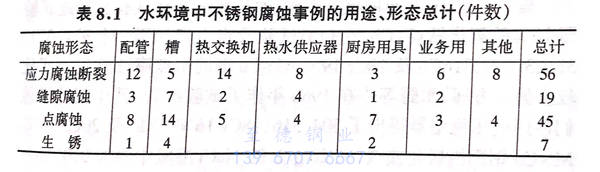

鈍化膜的存在使不銹鋼維持其耐蝕性。在不銹鋼表面產(chǎn)生的局部集中腐蝕，最后形成孔狀的現(xiàn)象叫做點腐蝕，Uhlig(1940年）認為點腐蝕是導(dǎo)致鈍態(tài)破壞的原因。此外，在金屬／金屬之間、金屬／非金屬之間或附著物下出現(xiàn)縫隙時，縫隙的一部分或全部被腐蝕的現(xiàn)象叫縫隙腐蝕。在有機酸環(huán)境下也會出現(xiàn)這些腐蝕現(xiàn)象，在實際應(yīng)用中，很多問題出現(xiàn)在以海水為代表的含有少量氯離子的環(huán)境中。正如第7章中圖7.1所示，在化學(xué)工廠中的腐蝕事例中，點腐蝕和縫隙腐蝕事例是繼應(yīng)力腐蝕斷裂之后出現(xiàn)最頻繁的問題，特別是近幾年來不銹鋼的用途在水處理領(lǐng)域中不斷擴大，因此成為一個非常重要的問題。金子等人在1990年對處于水環(huán)境中的不銹鋼腐蝕事例進行了分析，表8.1是從其分析結(jié)果中摘錄的按用途和形態(tài)所作出的總計結(jié)果。根據(jù)表8.1,點腐蝕和縫隙腐蝕占總數(shù)的49%,此外如果把大氣中的生銹也看作從小孔開始，然后逐漸擴散，那么也可以把它看作為點腐蝕、縫隙腐蝕等局部腐蝕的一種，所以再加上大氣中的腐蝕，那54%的腐蝕都屬于這種腐蝕形態(tài)，它與應(yīng)力腐蝕斷裂一起成為不銹鋼所面臨的重大問題。
