有關(guān)環(huán)境因素對耐腐蝕性影響的研究，主要是以304不銹鋼或316不銹鋼為對象來研究離子的種類、溫度的影響。日野（1958~1961年）研究了氯化物的種類、溫度、pH值、還有流動速度對18Cr-8Ni鋼發(fā)生點(diǎn)腐蝕的影響。在氯化物中，F(xiàn)eCl₃和CuCl₂能引起高度腐蝕；而且在40~80℃的溫度范圍內(nèi)，溫度越高，點(diǎn)腐蝕發(fā)生的幾率越高；此外在pH值低的情況下會發(fā)生全面腐蝕，pH值是4~5時會發(fā)生點(diǎn)腐蝕，而pH值為7時點(diǎn)腐蝕的發(fā)生會減少。此外，在氯化鐵溶液中進(jìn)行的有關(guān)流動速度影響的試驗表明，流動速度提高后，點(diǎn)腐蝕數(shù)量增多，點(diǎn)腐蝕面積減小，并漸漸轉(zhuǎn)為全面腐蝕。前川等(1965年）把304不銹鋼和304L不銹鋼置于25℃的1mol/dm³ H₂SO₄溶液中，然后在溶液中添加KCl,得出的陽極極化曲線表明隨著KCl濃度的升高，點(diǎn)腐蝕電位降低。藤井等(1970年）也闡明了耐點(diǎn)腐蝕能力隨著氯離子濃度、溫度的升高而下降這一點(diǎn)。

此后，關(guān)于氯化物水溶液中的溫度和氯離子影響這一點(diǎn)，Tru-man針對304不銹鋼所得出的數(shù)據(jù)表明，在高溫高濃度情況下發(fā)生應(yīng)力腐蝕斷裂，溫度濃度下降后發(fā)生點(diǎn)腐蝕，若繼續(xù)下降則出現(xiàn)生銹現(xiàn)象。但藤井（1975年）對處于100℃以上的0.1mol/dm3NaCl溶液中的304、316、321不銹鋼進(jìn)行了測定，根據(jù)這一測定結(jié)果可知：溫度越高，點(diǎn)腐蝕電位越低；在260℃的情況下，受氧化膜的影響，重新返回到高電位，耐點(diǎn)腐蝕性也得到恢復(fù)。而且還表明了NO3的添加使點(diǎn)腐蝕電位升高。丹野等(1988年）也測定了25~250℃的0.05~1 mol/dm³ NaCl溶液中的304不銹鋼的點(diǎn)腐蝕及縫隙腐蝕電位，從而證明了在25~175℃下這兩種電位都低，175℃以上點(diǎn)腐蝕電位升高，250℃時則出現(xiàn)全面腐蝕。

另一方面，除氯離子以外，對鹵離子和其他陰離子的研究也在積極地進(jìn)行。森岡等（1964年）認(rèn)為在鹵離子中，Br對18Cr8Ni鋼點(diǎn)腐蝕性的影響最大，其次是Cl^-,I^-,F^-.鹽原（197年）分別使用25℃的0.5mol/dm³水溶液對304不銹鋼和316不銹鋼進(jìn)行了試驗，以研究鹵離子對縫隙腐蝕的影響，進(jìn)而證實了縫隙腐蝕電位依次是Cl-<Br-<I-(→高），這與Cl-,Br-對點(diǎn)腐蝕的影響存在異同點(diǎn)。

關(guān)于鹵離子之外的各種陰離子對含鹽水溶液中點(diǎn)腐蝕的影響，森岡等（1964年）證實了OH^-、SO₄^-、NO₃^-有抑制點(diǎn)腐蝕的效果。而且也證明了添加少量的NO₃^-后，雖然會暫時出現(xiàn)點(diǎn)腐蝕，但只要進(jìn)一步提高電位，點(diǎn)腐蝕就會再度停止。此外，鈴木等在1971年使用人工蝕孔研究了陰離子對抑制點(diǎn)腐蝕的影響，結(jié)果表明氧化性陰離子有抑制蝕孔內(nèi)活性溶解的作用，按影響的大小順序排列依次為：NO₃,NO₂,MnO₄,Cr₂O/7,CrO₂4,ClO₄。此外，藤井等（1972年）提出，能有效抑制點(diǎn)腐蝕產(chǎn)生的陰離子依次有NO3≥CrO4>WO24->H2PO2,能有效抑制點(diǎn)腐蝕發(fā)展的陰離子依次有NO3≥WO4->CrO4>H2PO2.另外根據(jù)鹽原(1961年）的研究報告，OH、SO₄^-、NO₃使18Cr-8Ni鋼的電位升高（即有抑制作用），而對縫隙腐蝕電位幾乎沒有影響。中田等（1976年）也考察了SO24-的添加對SUS316L在氯化物溶液中的點(diǎn)腐蝕及縫隙腐蝕的影響，結(jié)果證明SO4-具有抑制腐蝕產(chǎn)生的效果，而沒有抑制活性成分偏析的作用。另外，中川等（1982年）在報告中稱，SO4-的添加能抑制：SUS304、316鋼縫隙腐蝕的產(chǎn)生與發(fā)展。還有沖等人（1984年）通過試驗得出，KClO₃或K₂Cr₂O₇的添加使304鋼在0.5mol/dm³ NaCl溶液中的點(diǎn)腐蝕得到抑制，而Fe₂(SO₄)₃的添加反而加速縫隙腐蝕。

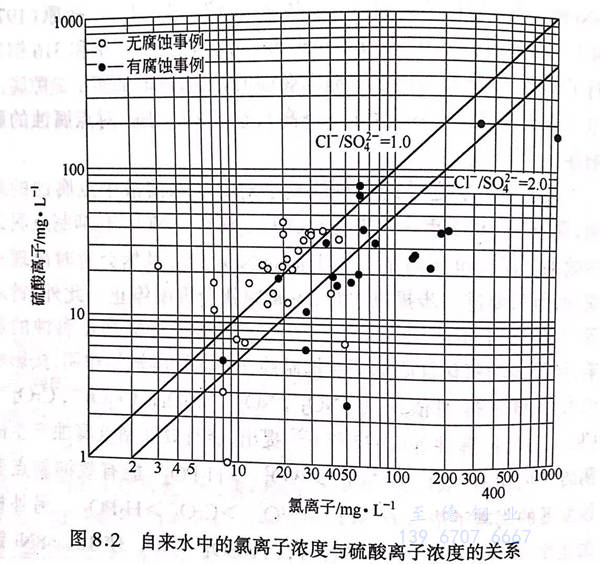

如上所述，多種陰離子都能抑制由氯離子引起的點(diǎn)腐蝕，但使用自來水的室內(nèi)熱水供應(yīng)管道經(jīng)常在焊接接口處發(fā)生局部腐蝕，通過具體事例對這種局部腐蝕的發(fā)生與水質(zhì)的關(guān)系進(jìn)行了分析，結(jié)果得出Cl-和SO₄^-的影響如圖8.2(1998年）所示，這表明自來水中的Cl^-與SO₄的比值越大，越容易被腐蝕。

另外，關(guān)于采用陰極防點(diǎn)腐蝕這一點(diǎn)，北村等（1966年）通過試驗證明，利用外部電源法能防止2%NaCl+70%谷氨酸鈉溶液中的316L不銹鋼出現(xiàn)點(diǎn)腐蝕現(xiàn)象，這種方法同樣適用于化學(xué)工廠。為了防止在海水中使用的船舶和螺旋槳發(fā)生點(diǎn)腐蝕現(xiàn)象，藤井等（1968年）通過海水試驗證實了Zn作為動電陽極能防止304不銹鋼出現(xiàn)點(diǎn)腐蝕現(xiàn)象。保坂等（1976年）證實了鋅元素同樣能防止縫隙腐蝕的發(fā)生。
