正如之前所述，很久以前，人們就知道在奧氏體不銹鋼中添加鉬之后，耐點(diǎn)腐蝕能力會(huì)有所提高，這也適用于實(shí)際的鋼種。日本從1970年開始關(guān)注鉻對(duì)耐腐蝕性的影響，與此同時(shí)，也紛紛開始研究其他合金元素對(duì)耐蝕性的影響。伴隨著這些研究的開展，能改善耐點(diǎn)腐蝕性的奧氏體不銹鋼也被開發(fā)出來了。
井上等（1973年）首先把15%~.25%Cr、6.5%~7%Ni、0.5%~5.5%Mo、0.03%~0.35%N、0.01%~0.08%C在規(guī)定范圍內(nèi)按照各種組合制成奧氏體不銹鋼，然后把這些不銹鋼置于30℃的10%FeCl3+1/20 mol/dm3HCl溶液中，采用多重回歸分析方法整理出了由點(diǎn)腐蝕造成的腐蝕減量和化學(xué)組成之間的關(guān)系，并把腐蝕減量的推算值Δw(g/(㎡·h))與化學(xué)組成之間的關(guān)系用式（8-1)表示出來。
log(Δw)=-0.3154(Cr+84.9C+10.2Si-0.3Mn+0.195Ni+2.5Mo+34.6N)+13.9820（8-1)

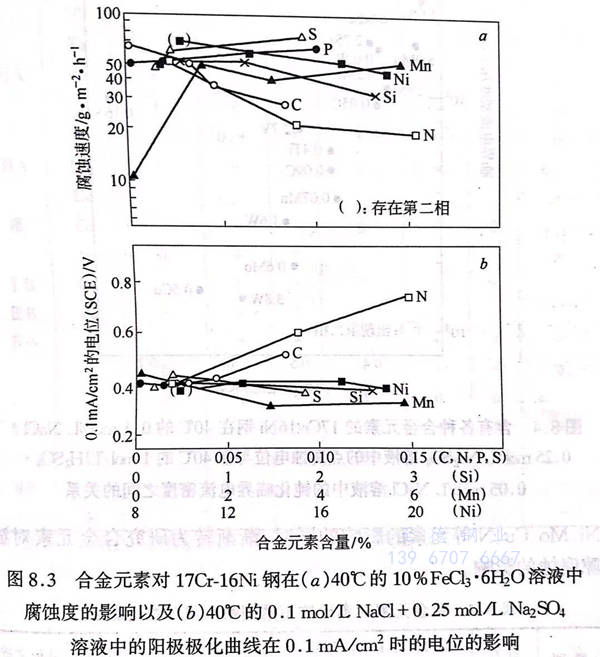

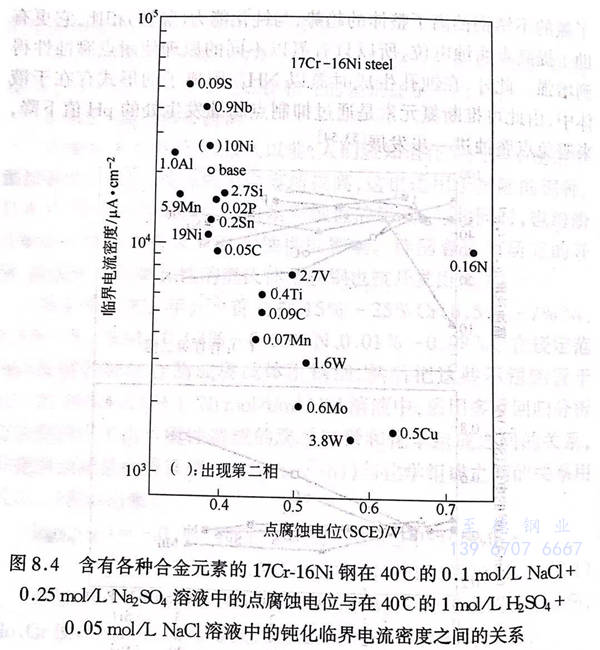

在這里，各種元素均用mass%表示。這一公式表明，C、N、Si、Mo、Cr使耐點(diǎn)腐蝕能力增強(qiáng)，而Mn卻具有負(fù)面影響。此外，關(guān)于各種合金元素對(duì)17 Cr-16 Ni鋼和17 Cr-16 Ni-4Mo鋼的耐點(diǎn)腐蝕性的影響，遲澤等人（1975年）采用氯化鐵浸泡試驗(yàn)和對(duì)氯化物水溶液中點(diǎn)腐蝕電位的測定，進(jìn)行了系統(tǒng)性的研究。其中，把合金元素對(duì)17 Cr-16 Ni鋼影響的一部分用圖8.3表示了出來，從而證實(shí)了C、N、Si、Mo、Cu、W等元素使耐點(diǎn)腐蝕能力得到了提高。圖8.4 用來表示添加合金元素對(duì)耐點(diǎn)腐蝕性的影響，如圖8.4所示，在酸性氯化物水溶液中的鈍化臨界電流密度與氯化物水溶液中的點(diǎn)腐蝕電位之間的關(guān)系圖上，合金元素的影響顯示為曲線，這表明在促使不銹鋼發(fā)生鈍化的合金化過程中，耐點(diǎn)腐蝕能力有增強(qiáng)的傾向。但是在圖8.4中，只有添加了氮的不銹鋼偏離了整體的趨勢，與鈍化能力（豎軸）相比，它更有助于提高點(diǎn)腐蝕電位，所以只有氮以不同的原理使耐點(diǎn)腐蝕性得到增強(qiáng)。此外，在蝕孔生成時(shí)氮以NH4 陽離子的形式存在于液體中，由此可推斷氮元素是通過抑制點(diǎn)腐蝕發(fā)生處的pH值下降，來避免點(diǎn)腐蝕進(jìn)一步發(fā)展。

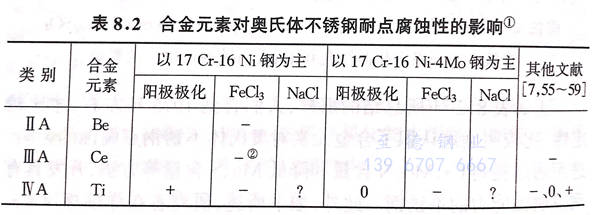

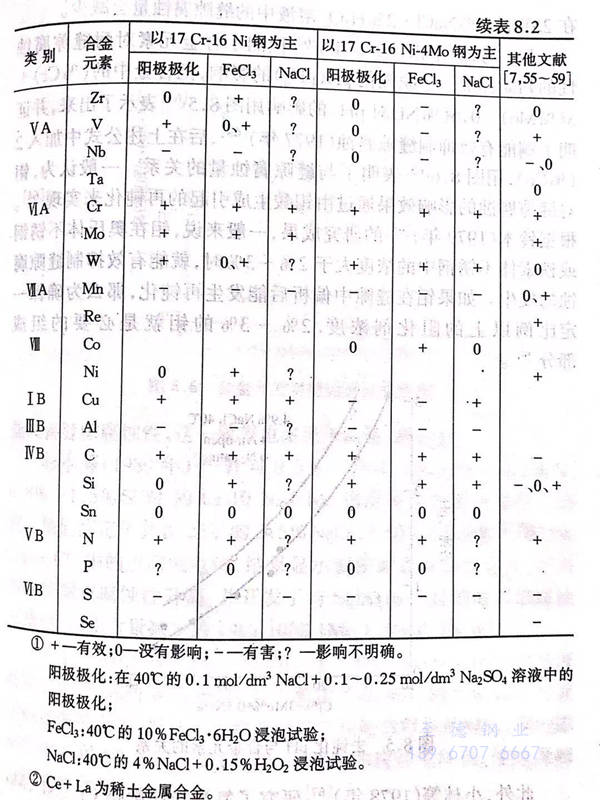

正如表8.2所總結(jié)的那樣，人們直到1975年左右，才比較定性、比較明確地認(rèn)識(shí)了合金元素對(duì)奧氏體不銹鋼點(diǎn)腐蝕的影響，進(jìn)而通過提高Cr、Mo、N含量和降低Mn、S含量等方法，開發(fā)具有耐點(diǎn)腐蝕能力的不銹鋼。此外，如下所述，研究者在詳細(xì)探討鉻、鎳、鉬、銅、氮等元素的影響同時(shí)，漸漸轉(zhuǎn)為研究合金元素對(duì)縫隙腐蝕的影響。
鹽原等（1975年）研究了Mo、V、Si元素對(duì)18 Cr-20Ni鋼的點(diǎn)腐蝕和縫隙腐蝕的影響，從而證實(shí)了V、Si與Mo同時(shí)存在時(shí)，防蝕效果更顯著。另外，小田等（1976年）證實(shí)了銅的添加對(duì)25 Cr-23 Ni-3 Mo鋼的點(diǎn)腐蝕影響較小，尤其是添加銅元素后，在25℃的5%NaCl+2%H2O2溶液中的縫隙腐蝕量會(huì)減少。

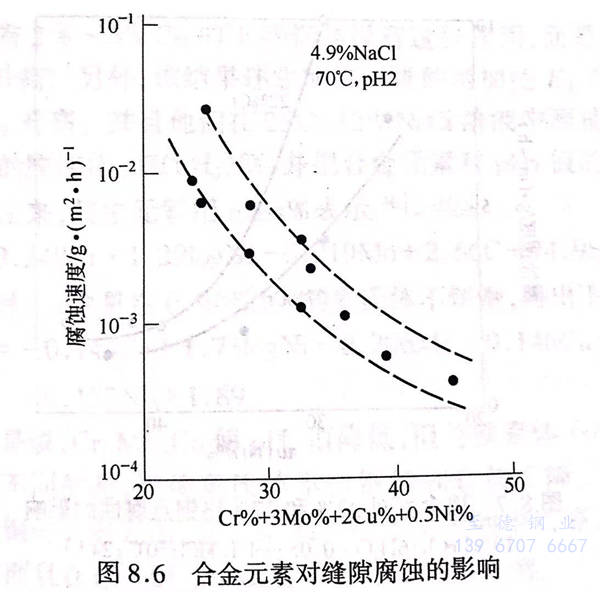

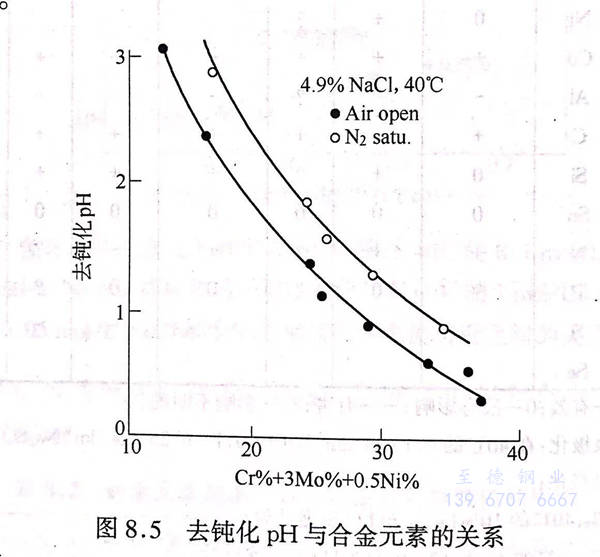

另一方面，中田（1976年）檢測了合金元素對(duì)耐縫隙腐蝕性的判斷標(biāo)準(zhǔn)－脫鈍化pH(pHa)的影響，把合金中的（％Cr)+3(%Mo)+0.5(%Ni)對(duì)pHa的影響用圖8.5 表示了出來，并證明了銅能有效抑制縫隙腐蝕（1977年），后在上述公式中加入2（％Cu),用圖8.6表明了與縫隙腐蝕量的關(guān)系。一般認(rèn)為，鉬對(duì)縫隙腐蝕的影響效果通過由鉬酸生成引起的再鈍化來實(shí)現(xiàn)。根據(jù)鈴木（1979年）的研究成果，一般來說，鉬在奧氏體不銹鋼或鐵素體不銹鋼中的濃度大于2%~3%時(shí)，就能有效抑制縫隙腐蝕的發(fā)生。如果鉬在縫隙中偏析后能發(fā)生再鈍化，那么為確保一定比例以上的阻化劑濃度，2%~3%的鉬就是必要的組成部分。
此外，小林等（1978年）研究了氮是如何影響Cr、Ni、Mo含量不同的奧氏體不銹鋼的點(diǎn)腐蝕和縫隙腐蝕的，他發(fā)現(xiàn)在20%～24%Cr、12%~20%Ni、2.5%~4.4%Mo這一范圍內(nèi)的不銹鋼，比如22 Cr-20 Ni-3 Mo鋼中添加氮后，點(diǎn)腐蝕臨界溫度升高，能有效抗腐蝕。鉻及鉬的含量越高，抗腐蝕效果越明顯，而且氮也能改善縫隙腐蝕性，這一效果也多見于高鉻、高鉬鋼。
杉本等（1980年）針對(duì)0.3%~4%Cu、0.03%~0.1%N、0.8%~1.5%Si對(duì)19 Cr-10 Ni-1 Mo鋼耐蝕性的影響進(jìn)行了研究。他們測定了其在25℃的3.5%NaCl及80℃的1000x10-4%（ppm)Cl-中的點(diǎn)腐蝕電位，結(jié)果顯示銅使耐點(diǎn)腐蝕性降低，而氮和硅使耐點(diǎn)腐蝕性升高，并開發(fā)了與SUS316一樣的耐局部腐蝕不銹鋼，即鉬含量減少的19Cr-10Ni-1Mo-1.5Si-0.1N鋼。
關(guān)于Cu(0.5%~2%)、Mo(0.5%~1%)對(duì)18Cr-10Ni鋼局部腐蝕的影響，大橋等（1980年）測定了在40℃的5%NaCl溶液中的點(diǎn)腐蝕電位，發(fā)現(xiàn)銅有使點(diǎn)腐蝕電位略微降低的傾向，銅的添加使40℃的5%NaCl+2%H2O2溶液中的腐蝕度降低，使縫隙部位的腐蝕均勻。

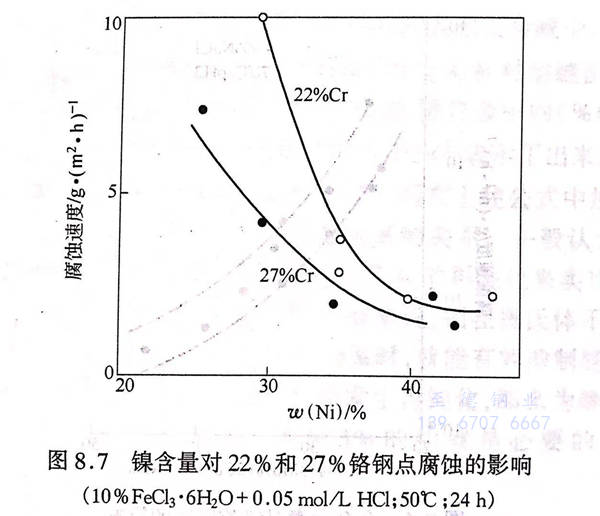

此外，針對(duì)Ni(20%~45%)和Cr(15%~30%)對(duì)含3%Mo的高鎳奧氏體不銹鋼的影響，本田等（1983年）通過氯化鐵浸泡試驗(yàn)進(jìn)行了研究，結(jié)果如圖8.7所示，鎳的防蝕效果雖比鉻小，但添加大量的鎳后，效果就比較明顯。
另外，20Cr-25Ni-6Mo鋼具有良好的耐局部腐蝕性，名越等（1984年）就Cu、N、Ni含量對(duì)該鋼點(diǎn)腐蝕和縫隙腐蝕的影響進(jìn)行了深入的研究，從而證實(shí)了氮具有耐點(diǎn)腐蝕的效果，與此同時(shí)也表明了鎳含量的減少能降低焊接部位的耐蝕性。另外他們還進(jìn)行了實(shí)驗(yàn)室及海水浸泡實(shí)驗(yàn)，由此證實(shí)了通過添加氮元素和降低硫含量，銅添加鋼的耐點(diǎn)腐蝕性和耐縫隙腐蝕性增強(qiáng)。
宇城等（1984年）也對(duì)改變Ni、N含量后的26Cr-19~30Ni-6Mo鋼和20Cr-22~25Ni-6Mo鋼進(jìn)行了點(diǎn)腐蝕電位測定和氯化鐵浸泡試驗(yàn)，從而證實(shí)了氮元素能顯著提高耐點(diǎn)腐蝕性、耐縫隙腐蝕性，并表明了縫隙腐蝕性大致可以用％Cr+3(%Mo)+70（％N)來衡量。此后，太田等（1986年）針對(duì)添加了0.7%N的20Cr-10Ni 鋼，采用加壓溶解的方法測定了該鋼在40℃的0.5 mol/dm3 NaCl 溶液中的點(diǎn)腐蝕電位，結(jié)果表明20Cr-10Ni-0.7N鋼的耐點(diǎn)腐蝕性比SUS316鋼優(yōu)良得多。
岡山等（1987年）測定了80℃的3%NaCl溶液中的縫隙再鈍化電位（ER),采用多重回歸分析法分析了合金元素對(duì)ER的影響。該分析結(jié)果表明，對(duì)奧氏體不銹鋼來說，鉻和鉬使ER升高，但鉬對(duì)含有2%~3%Cu的不銹鋼卻沒有這種作用，而是銅的添加使ER升高。另外，該結(jié)果還表明鎳含量的增加使ER降低，氮沒有使ER升高。并且他們在25℃、12%NaCl溶液中測量出奧氏體不銹鋼的脫鈍化pH(pHa)值，并把合金元素對(duì)pH,值的影響用下式表示出來，其中元素用mass%表示。
pHd=-0.248Cr+1.29logNi-0.219Mo+2.66C+74.9S+4.09
另外，針對(duì)Cu含量在0.9%以上的奧氏體不銹鋼，得出下式：
pHd=-0.144Cr+1.73logNi-0.206Mo-0.146Cu+1.17Si－0.177Nb+1.89
也就是說，Cr、Mo、Cu使pH,值降低，但與鐵素體不銹鋼或雙相不銹鋼不同的是，鎳使奧氏體不銹鋼的pH,值下降?？梢?，在鎳對(duì)不銹鋼的影響方面，這一結(jié)果與剛才所示的中田等人的結(jié)果相矛盾。而且在這一研究中沒有涉及氮元素的影響。
針對(duì)18Cr-14Ni和14Cr-16Ni鋼，陳等人（1996年）通過使用莫爾條紋法的腐蝕面三維測量系統(tǒng)，測定了合金元素（P、Si、Mn、Cu、Al)對(duì)這兩種鋼在80℃、3%NaCl溶液中產(chǎn)生縫隙腐蝕和腐蝕擴(kuò)散時(shí)的溶解所造成的影響。該研究結(jié)果表明，合金元素對(duì)初級(jí)階段的縫隙腐蝕只產(chǎn)生很小的影響，而對(duì)處于發(fā)展階段的腐蝕（即ER)的影響卻很大。
上述各個(gè)試驗(yàn)結(jié)果明確了Cr、Mo、N對(duì)縫隙腐蝕具有抑制效果。關(guān)于鎳的影響目前還不清楚，但因?yàn)閵W氏體不銹鋼中含有大量的鎳，所以今后應(yīng)該進(jìn)一步明確鎳對(duì)腐蝕的影響程度及其結(jié)構(gòu)。
