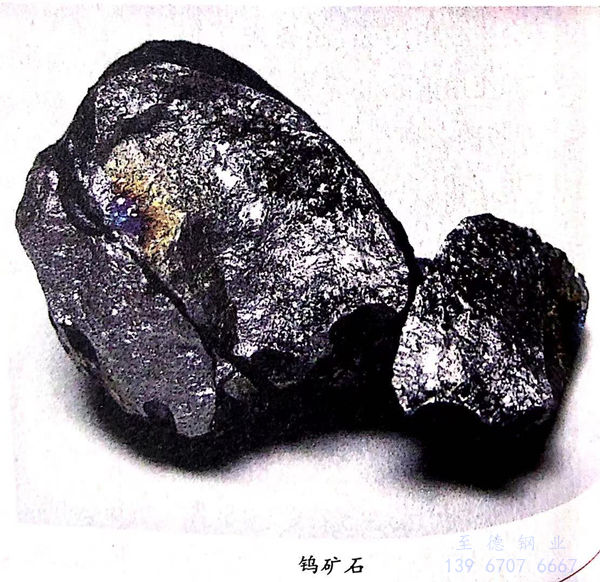

合金，從外表看，是一座五顏六色的金屬“大廈”，因?yàn)槠龀伞按髲B”的“磚”是各色各樣的。更重要的是，各色各樣的“磚”，砌到“大廈”上以后，把它們的特性也帶進(jìn)“大廈”里，能夠顯著地改變金屬“大廈”的結(jié)構(gòu)和性能：砌上“耐火磚”－鎢，金屬的“大廈”就不怕烈火燒；砌上“耐酸磚”－鉻，“金屬大廈”就不怕酸腐蝕。

 把金屬制成合金，有時(shí)簡(jiǎn)直會(huì)變個(gè)樣兒，就像因缺乏某種維生素而弱不經(jīng)風(fēng)的人，只要體內(nèi)補(bǔ)充了這種維生素，很快就會(huì)身強(qiáng)體壯起來(lái)。為了防止金屬的腐蝕衰亡，我們也可根據(jù)需要“對(duì)癥下藥”，給金屬“注射”上某些合金元素，以增強(qiáng)抵抗腐蝕的能力，這就是合金法。

  前面介紹的各種防腐方法，都是著眼于改變金屬所處的環(huán)境，使金屬不具備生銹的條件，即從外因上避免或減緩了金屬的腐蝕。而合金法是從內(nèi)因上考慮，改變金屬制品本身的組成和結(jié)構(gòu)，提高金屬的素質(zhì)，使它能“拒腐蝕、永不變”。

  要使合金的抗腐蝕性能增強(qiáng)，通常是向合金中加入比較穩(wěn)定的金屬（例如向銅中加入金），或加入較易鈍化的金屬（例如向鋼鐵中加入鉻），以及加入能改變金屬的結(jié)構(gòu)和性能的其他金屬或非金屬等。

  合金中加入穩(wěn)定金屬能耐腐蝕，是因?yàn)榉€(wěn)定金屬均勻分布在合金中，當(dāng)合金表面不穩(wěn)定金屬被腐蝕破壞后，剩下的穩(wěn)定金屬暴露出來(lái)，在合金表面形成了一種穩(wěn)定金屬層，保護(hù)了內(nèi)部金屬不被腐蝕。所以穩(wěn)定金屬的含量越高，合金的耐腐蝕性能就越好。在氯堿廠里，常用鑄鐵鍋熬制燒堿，熱的燒堿對(duì)鑄鐵的腐蝕很厲害，如果使用含有少量鎳的鑄鐵鍋，熬堿鍋的使用壽命就可大大延長(zhǎng)，因?yàn)殒囀悄蜔龎A腐蝕的穩(wěn)定金屬。

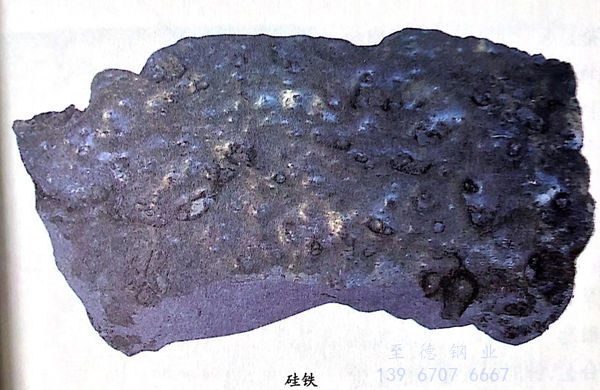

  合金中加入易鈍化金屬能耐腐蝕，是因?yàn)榧尤氲慕饘倏墒购辖鸨砻嫘纬梢粚永喂潭旅艿谋Ｗo(hù)膜，這種保護(hù)膜可以是易鈍化金屬的氧化物，也可能是合金中幾種金屬的混和氧化物。例如，一些耐酸器皿常用硅鐵（含硅14%~17%)制造。

  硅鐵受到某些酸的作用，表面能形成一層堅(jiān)固的二氧化硅保護(hù)膜，如果受到機(jī)械作用如碰撞、摩擦，保護(hù)膜被破壞，在酸的作用下又會(huì)很快再長(zhǎng)出來(lái)，所以硅鐵器皿能耐酸腐蝕。黃銅是銅和鋅的合金，鋅的加入使銅的穩(wěn)定性增加。當(dāng)黃銅中鋅含量在15%以下時(shí)，表面形成的保護(hù)膜中銅和鋅的氧化物都有。當(dāng)鋅的含量在20%以上時(shí)，表面的保護(hù)膜幾乎全是氧化鋅，因?yàn)殇\的含量較高，即使能生成氧化銅，其中的銅也會(huì)被鋅還原出來(lái)，而再變成氧化鋅。如果黃銅中再加入少量鋁，在高溫下的穩(wěn)定性就更好。高鉻鑄鐵（含鉻25%~36%)在與氧化性物質(zhì)接觸時(shí)，具有很好的腐蝕穩(wěn)定性，因?yàn)樵诤辖鸨砻嫔?，形成了穩(wěn)定的鉻的氧化物保護(hù)膜。當(dāng)合金中鉻的含量一定時(shí)，它的耐腐蝕性隨合金中含碳量的增加而降低，因?yàn)樘寄芘c鉻生成鉻的碳化物，消耗了一些鉻，使合金表面的鉻形成的氧化物膜大為減少。所以，一般含鉻鑄鐵（鑄鐵中含碳多）比含鉻量相同的鋼（鋼中含碳少）的腐蝕穩(wěn)定性差。常見(jiàn)的不銹鋼，光亮美觀不易生銹，主要就是由于鋼中含有12%以上的鉻，表面形成鉻的氧化物保護(hù)膜的緣故。

  但是，不銹鋼不生銹也是有條件的，只是在硝酸、氧化劑溶液和其他含氧的中性溶液中，不銹鋼才穩(wěn)定，因?yàn)樵谶@種環(huán)境中，有利于鉻的氧化物的生成。如果讓不銹鋼長(zhǎng)期接觸非氧化性酸，保護(hù)膜就會(huì)遭到破壞，不銹鋼就要生銹了。

  鈍性的爭(zhēng)論：不銹鋼的良好耐腐蝕性是基于其可鈍化性。金屬由于鈍化所導(dǎo)致的狀態(tài)，稱(chēng)為鈍態(tài)或鈍性。關(guān)于鈍性曾提出多種不同假說(shuō)，主要有氧化物膜理論、吸附理論、化合價(jià)理論和反應(yīng)速度理論。1913年以來(lái)已召開(kāi)了多次國(guó)際鈍性會(huì)議，但關(guān)于鈍性的本質(zhì)至今仍未最終闡明，甚至就其確切的定義亦未取得一致意見(jiàn)。目前多數(shù)學(xué)者支持氧化膜理論。
