奧氏體不銹鋼是不銹鋼中應(yīng)用最廣泛、牌號(hào)種類最多的鋼種，也是較重要的一類不銹鋼。這是由其具有的一些特點(diǎn)所決定的。

1. 耐全面腐蝕性能

 18-8型奧氏體不銹鋼對(duì)氧化性介質(zhì)，如大氣、稀硝酸或中等濃度的硝酸、濃硫酸是耐腐蝕的，在氫氧化鈉和氫氧化鉀的溶液中，在相當(dāng)寬的濃度和溫度范圍內(nèi)有較好的耐腐蝕性。而在還原性介質(zhì)，如鹽酸、亞硫酸中不耐腐蝕，在濃硝酸中也不耐腐蝕。

 含鉬的奧氏體不銹鋼在有機(jī)酸和某些還原性酸中有好的耐腐蝕性，在硝酸中不耐腐蝕。

 含高硅的鉻－鎳奧氏體不銹鋼在濃硝酸中耐腐蝕性好。

 含鉬、銅、硅的奧氏體不銹鋼在硫酸介質(zhì)中有更好的耐腐蝕性。

 鉻－錳－氮系奧氏體不銹鋼在腐蝕性不太強(qiáng)的介質(zhì)中，如室溫下的硝酸、甲酸、醋酸等介質(zhì)，耐腐蝕性與18-8奧氏體不銹鋼相當(dāng)，但在腐蝕性較強(qiáng)的介質(zhì)中，如高溫硝酸、硫酸、磷酸，耐腐蝕性不如18-8奧氏體不銹鋼。

2. 耐晶間腐蝕性能

 奧氏體不銹鋼加熱后在850~400℃區(qū)間緩慢冷卻時(shí)，鉻的碳化物會(huì)從晶界析出，使晶界處產(chǎn)生局部貧鉻區(qū)，從而產(chǎn)生晶間腐蝕。

 奧氏體不銹鋼的抗晶間腐蝕能力與含碳量有關(guān)，含碳量越低，抗晶間腐蝕能力越強(qiáng)，如圖3-7所示。

 從圖3-7可以看出，奧氏體不銹鋼中含碳量在0.03%以下時(shí)，對(duì)晶間腐蝕不太敏感。

 含穩(wěn)定化元素鈦或鈮的奧氏體不銹鋼抗晶間腐蝕能力優(yōu)于不含穩(wěn)定化元素的奧氏體不銹鋼。

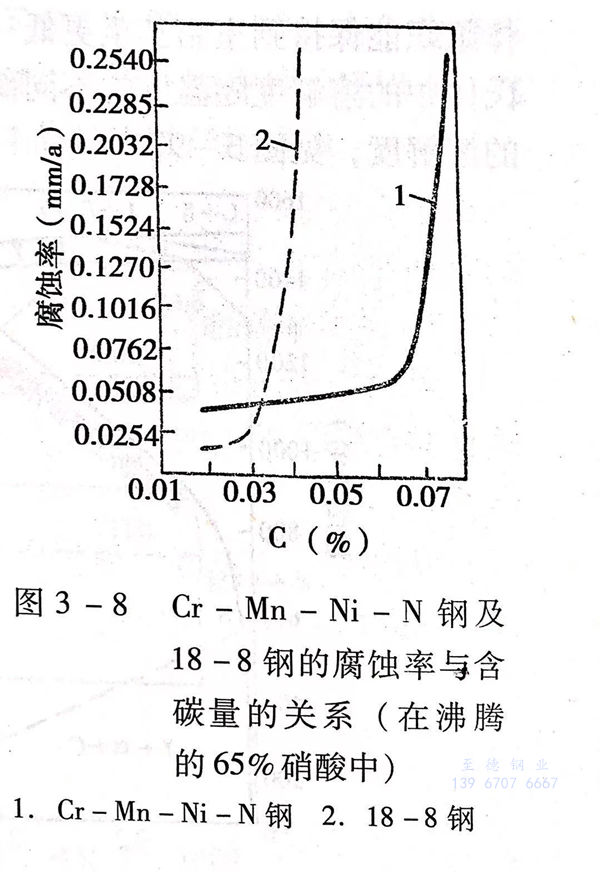

節(jié)鎳的鉻－錳－鎳－氮系奧氏體不銹鋼有晶間腐蝕傾向，但不一定比不含穩(wěn)定化元素的鉻－鎳奧氏體不銹鋼嚴(yán)重。而且，在相同的腐蝕率下，其允許的極限含碳量比1Cr18Ni9鋼高，見(jiàn)圖3-8。

3. 耐點(diǎn)腐蝕和耐縫隙腐蝕性能

奧氏體不銹鋼中，能提高耐點(diǎn)腐蝕和耐縫隙腐蝕的合金元素是鉻、鎳、鉬、氮，所以，在奧氏體不銹鋼中，含這些元素多的，耐點(diǎn)腐蝕和耐縫隙腐蝕性能好。

4. 耐應(yīng)力腐蝕開(kāi)裂性能

奧氏體不銹鋼對(duì)應(yīng)力腐蝕開(kāi)裂敏感。鋼中的含鎳量對(duì)提高耐應(yīng)力腐蝕開(kāi)裂有重要的作用。
