奧氏體沉淀硬化不銹鋼固溶處理后的基體組織基本是奧氏體,在這種狀態(tài)下,進(jìn)行冷拉、冷軋等冷加工,制成絲材、板材、帶材,然后再進(jìn)行時(shí)效處理,使材料獲得一定的機(jī)械性能。這類鋼的熱處理工藝比較簡(jiǎn)單,即固溶處理(A)并冷加工后時(shí)效處理(H).


 以PH17-14CuMo 為列 ,化學(xué)成分見表 5-8 。


表 8.jpg


 該鋼主要的沉淀強(qiáng)化元素是銅和鈮。

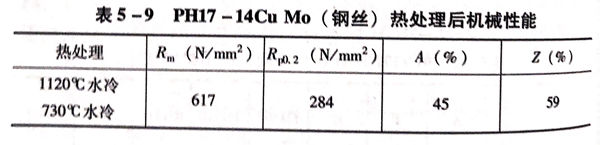

PH17-14CuMo材料固溶加熱溫度為1120~1220℃,水冷;冷拉絲后時(shí)效溫度為730℃,冷。熱處理后的機(jī)械性能(實(shí)測(cè)值)見表5-9。


表 9.jpg
