奧氏體-鐵素體沉淀硬化不銹鋼在固溶處理后,基體組織為兩相,即奧氏體和鐵素體共存,沉淀強(qiáng)化元素充分溶于其中的鐵素體中,時(shí)效時(shí)從鐵素體相中析出,使材料強(qiáng)化。所以,其熱他理也是比較簡單的。

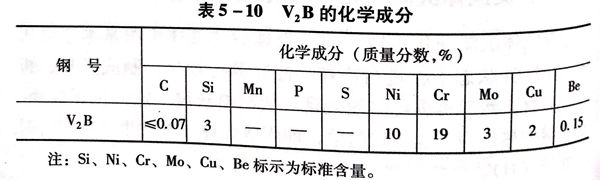

 V2B即是一種奧氏體-鐵素體沉淀硬化不銹鋼。V2B鋼的化學(xué)成分見表5-10。


表 10.jpg


 從表5-10可見,V2B鋼的化學(xué)成分中,硅的含量較高,硅與鉬都起到穩(wěn)定組織中的鐵素體的作用。銅是沉淀強(qiáng)化元素,鈹(Be)不僅對(duì)鐵素體有強(qiáng)化作用,還能與鐵形成金屬間化合物Be2Fe,與碳形成碳化物Be2C,而且Be2Fe和Be2C在時(shí)效過程中的析出,也起到了較強(qiáng)的強(qiáng)化作用。


 V2B固溶加熱溫度為1100℃左右,水冷,時(shí)效溫度可在500℃左右。


表 11.jpg

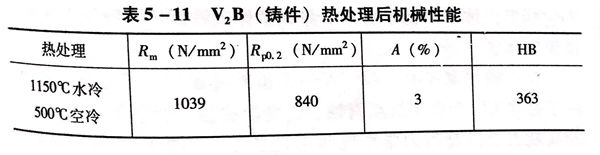

 V2B(鑄件)熱處理后的機(jī)械性能見表5-11。
