高合金雙相不銹鋼一般含有大于25%的鉻和比低、中合金雙相不銹鋼高的鎳元素，另加入較高含量的鉬、氮等元素，PREN 值也高于低、中合金雙相不銹鋼。


 0Cir25Ni6Mo3CuN是出現(xiàn)較早、應(yīng)用廣泛、具有代表性的高合金雙相不銹鋼。


 該鋼中除鉻、鎳、氮元素外，還加入了銅。加銅的目的主要是提高材料在硫酸、鹽酸中的耐腐蝕性能和提高對應(yīng)力腐蝕的穩(wěn)定性。銅也是穩(wěn)定奧氏體的元素，促進雙相不銹鋼中奧氏體相的穩(wěn)定。但是，銅的存在對鑄件而言容易產(chǎn)生偏析，對鍛件、軋件會降低熱加工過程的熱塑性，所以，在實際應(yīng)用時，鑄件控制銅含量不大于3%,鍛件和軋件應(yīng)控制銅含量不大于2%。

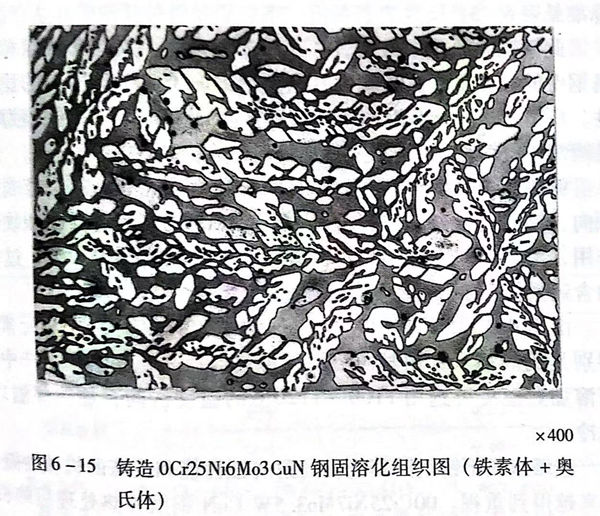

 該鋼由于銅、氮的作用，促進了奧氏體的穩(wěn)定性，所以，加熱到1200℃時仍有近40%的奧氏體相。見圖6-15。


圖 15.jpg


0Cr25Ni6Mo3CuN在700~950℃溫度區(qū)間也有脆相析出，引起脆性和耐腐蝕性的降低，也存在475℃脆性。


表 3.jpg


0Cr25Ni6Mo3CuN在固溶處理后有較高的機械性能，特別是高的屈服強度，見表6-3。在實際生產(chǎn)中，固溶加熱溫度選擇在1100℃左右為宜。采用水冷卻。
