硫氮碳共滲實(shí)際上就是在氮碳共滲鹽中加入硫元素,工件表面在滲入氮、碳的同時(shí)滲入硫的工藝過(guò)程。目前,在專業(yè)廠提供的作為硫氮碳共滲的鹽中,已含有不小于1.5×10-3%~2×10-3%的S2-。
1. 液體硫氮碳共滲層組織及效果
在共滲過(guò)程中,以硫、氮為主滲人元素,所以,工件經(jīng)硫氮碳共滲后,在最表面層有不大于10μm的FeS密集層,次表面層為含有FeS、Fe2(NC)、Fe3(NC)及Fe4N的共滲層,再向里為以氮為主的擴(kuò)散層。碳只能以碳化物的形式(如Fe3C)存在于表面化合物層中。
由于工件共滲層最外層有FeS存在,大大降低了工件表面的摩擦系數(shù),從而提高了抗咬合和抗黏著性能。在Falex摩擦試驗(yàn)機(jī)上進(jìn)行的試驗(yàn)結(jié)果表明,ZGCr28鐵素體不銹鋼經(jīng)硫氨碳共滲后的抗擦傷負(fù)荷比不處理者高6倍,比離子滲氨者高41%。1Cr18Ni12Mo2Ti奧氏體不銹鋼經(jīng)硫氮碳共滲后的抗擦傷負(fù)荷比未處理者提高2倍以上。

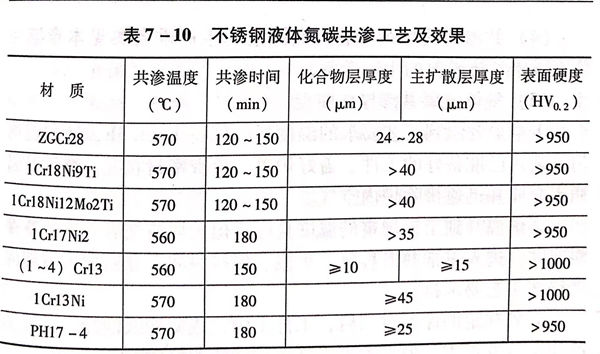

不銹鋼硫氮碳工藝及效果參見表7-10。
2. 液體硫氮碳共滲生產(chǎn)的相關(guān)問(wèn)題

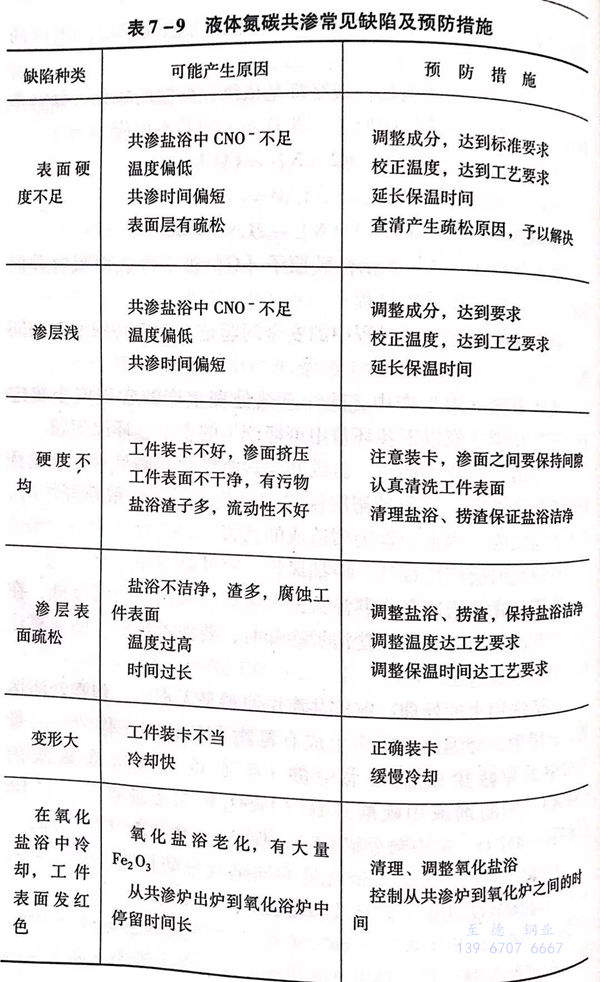

液體硫氮碳共滲的工藝操作、生產(chǎn)安全注意事項(xiàng)、共滲可能產(chǎn)生的缺陷及預(yù)防措施等問(wèn)題參見液體氮碳共滲的相關(guān)內(nèi)容及表7-9。
另外,需要說(shuō)明以下一些問(wèn)題。
a. 共滲鹽浴中S2-的補(bǔ)充。在生產(chǎn)廠家提供的成品鹽中,已含有不小于1.5x10-3%~2x10-3%的S2-,但在使用中,S2-會(huì)消耗,使含量降低,所以,應(yīng)適時(shí)進(jìn)行補(bǔ)充。在生產(chǎn)現(xiàn)場(chǎng)對(duì)S2-的化驗(yàn)比較困難,S2-的補(bǔ)充可依據(jù)經(jīng)驗(yàn)進(jìn)行。在正常使用情況下,每24h,按每100kg熔鹽添加2~4g的K2S。
b. S2-含量的控制。根據(jù)處理工件使用的主要功能來(lái)考慮S2-的含量控制。
工件以提高減摩性能,提高抗擦傷、抗咬合性能為主時(shí),鹽浴中的S2-含量可控制為大于2×10-3%;以提高耐磨、抗疲勞性能為主時(shí),鹽浴中的S2-含量控制在0.5×10-3%~1.5×10-3%即可。

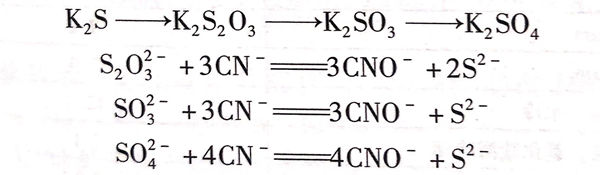

c. K2S在鹽浴中有降低CN-的作用。在硫氮碳共滲鹽浴中,K2S的存在還會(huì)發(fā)生以下化學(xué)反應(yīng)
通過(guò)這些化學(xué)反應(yīng),可使鹽浴中有毒的CN-下降。有研究表明:由于K2S的作用,可使共滲鹽浴中的CN-的含量從2.5%~3.0%下降至0.1%~0.8%。
