名稱:不銹鋼輪


材質(zhì):ZG0Cr25Ni7Mo2N


熱處理要求:固溶化處理,Rm≥630N/m㎡;Rp0.2≥400N/m㎡;8≥20%;硬度200~280HB.



1. 零件常見的失效形式及應(yīng)具備的性能


 該零件用在處于海水介質(zhì)的設(shè)備中。海水中含有較高的Cl-和其他腐蝕成分,對(duì)零件能引起嚴(yán)重的點(diǎn)腐蝕和縫隙腐蝕,嚴(yán)重時(shí)將輪腐蝕穿孔,難以繼續(xù)使用。所以,海水用設(shè)備零件除有一定的力學(xué)性能要求外,最重要的一點(diǎn)是要求耐海水腐蝕,即耐含Cl-介質(zhì)的腐蝕。



2. 材料選用原則及熱處理方法選擇


 雙相不銹鋼是新發(fā)展起來的鋼種,與其他不銹鋼相比,最大的特點(diǎn)就是耐含Cl-介質(zhì)的腐蝕性能好,ZG0Cr25Ni7Mo2N 就是雙相不銹鋼中比較優(yōu)良的一種。其耐蝕當(dāng)量PREN>30,而且,通過正確的熱處理,可獲得鐵素體相和奧氏體相比例各占50%左右的組織,能發(fā)揮出最大的耐腐蝕能力。還具有比鐵素體不銹鋼或奧氏體不銹鋼更好的力學(xué)性能,所以,這個(gè)零件選用了


0Cr25Ni7Mo2N 雙相不銹鋼。進(jìn)行固溶處理,達(dá)到性能要求。



3. 零件主要加工工序


鑄造-粗加工-固溶處理(A)-性能檢驗(yàn)-機(jī)械加工-探傷-機(jī)械加工-消除應(yīng)力(B)-機(jī)械加工-檢驗(yàn)。



4. 熱處理工藝分析及注意問題


a. 固溶處理


  雙相不銹鋼含有較高含量的合金元素,在鑄造冷卻過程中,可能析出許多含鉻的碳化物、氮化物或其他金屬相,這些析出相的存在不但使鋼的塑性和韌性降低,還會(huì)成為點(diǎn)腐蝕源,加速點(diǎn)腐蝕。固溶處理的作用就是最大限度地消除析出相,提高雙相不銹鋼的塑性、韌性和抗點(diǎn)腐蝕能力。ZGOCr25Ni7Mo2N的固溶處理加熱溫度選擇在1080~1100℃.溫度太低,析出相不能充分溶解;溫度太高,會(huì)使組織中的鐵素體含量增加,對(duì)于鍛件還會(huì)使晶粒粗大,不僅影響了力學(xué)性能,也對(duì)保證抗點(diǎn)腐蝕性能不利。固溶保溫時(shí)間中考慮了裝爐系數(shù),比理論計(jì)算值偏大。具體的工藝見圖8-16.

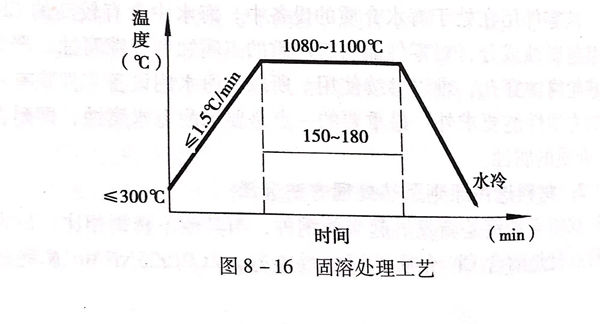

圖 16.jpg


  固溶冷卻應(yīng)急速冷卻,一般用水冷。


  對(duì)于形狀復(fù)雜、可能存在較大鑄造應(yīng)力的零件,應(yīng)采用低溫裝爐和慢速升溫。因?yàn)殡p相不銹鋼中含許多析出相,使鋼的脆性增大,對(duì)應(yīng)力的吸收能力差,如果加熱速度快,由于原鑄造應(yīng)力和淬火加熱應(yīng)力的重疊,可能產(chǎn)生加熱裂紋。這種裂紋一般發(fā)生在450℃溫度以下的加熱過程中,這一點(diǎn)尤應(yīng)引起注意。


b. 消除應(yīng)力處理


  雙相不銹鋼固溶處理后已具有較高的塑性和韌性,對(duì)加工應(yīng)力的吸收能力較強(qiáng),如果加工量不大,可以不進(jìn)行消除應(yīng)力處理,但是,對(duì)于這個(gè)零件有較嚴(yán)格的技術(shù)要求,對(duì)尺寸穩(wěn)定性要求也高,為此,加了一個(gè)消除應(yīng)力工序,見圖8-17。盡管在240~260℃消除應(yīng)力作用不很明顯,但至少能緩和應(yīng)力峰值和改善應(yīng)力分布,這一溫度高于零件實(shí)際使用溫度,至少能保證葉輪在工作條件下的應(yīng)力相對(duì)穩(wěn)定,對(duì)減小應(yīng)力腐蝕傾向可起到一定的緩解作用。

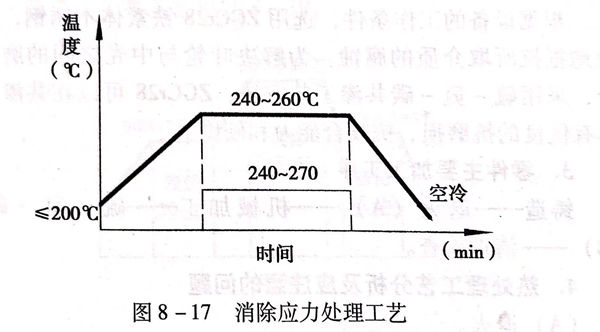

圖 17.jpg


  消除應(yīng)力溫度越高,對(duì)消除應(yīng)力的作用越明顯,但對(duì)雙相不銹鋼,不能采用更高的消除應(yīng)力溫度,是因?yàn)閾?dān)心會(huì)有新的析出相產(chǎn)生。


  由于消除應(yīng)力溫度較低,所以,加長了保溫時(shí)間,以使消除應(yīng)力的作用更好一些。
