1. 離心盤擦光原理


 不銹鋼離心盤擦光原理示意圖見圖1-5,離心盤擦光機的主要結構是圓柱形容器、碗形盤和驅動系統。在固定不動的圓柱筒下部，裝有一個由驅動系統帶動的能高速旋轉的碗形盤，盤的線速度可達10m/s.零件和磨料放入筒內。工作時由于盤的旋轉，使裝載物沿筒壁向上運動，其后因零件的自重而從筒的中心滑落到離心盤中部。如此反復，使裝載物呈圓柱形運動，從而對不銹鋼零件產生磨削光飾作用。加工后裝載物從盤的側門放出，用篩網或磁盤將零件與磨料分開。

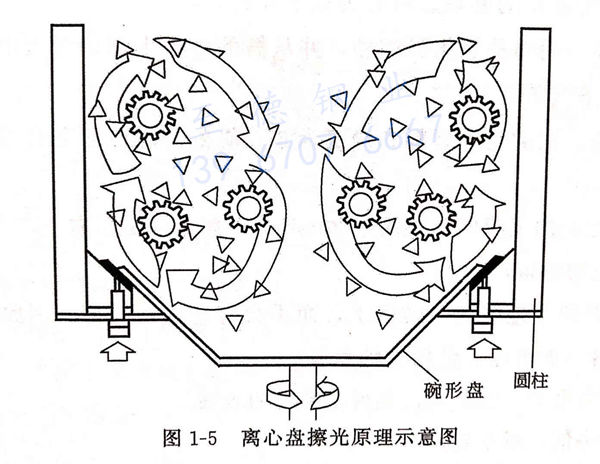

圖 1-5 離心盤擦光原理示意圖.jpg


2. 碗形盤和圓柱之間的間隙控制


 碗形盤和圓柱之間的間隙越小，能處理的零件也越小，使用的磨料也越細。


3. 離心盤擦光的速率與質量


 離心盤擦光的速率快，可與離心滾光相當，而擦光質量與振動擦光相同，開口容器便于在加工過程中對不銹鋼零件的加工質量進行檢查。
