2Cr13不銹鋼在普通鍍鉻工藝上得到高電流效率18.3%~19%的最佳耐磨性硬鉻層。
1. 在實驗室條件下優(yōu)化工藝參數(shù)的結(jié)果
研究溫度與電流密度對鍍速、電流效率及磨損失重的影響,確定工藝因素對鍍層性能的影響程度,得到最佳耐磨性和較高電流效率的鍍硬鉻工藝。實驗結(jié)果表明,當(dāng)溫度為48~50℃、電流密度為25A/d㎡時,鍍層的外觀良好,結(jié)構(gòu)致密,鍍速為14.8~15.4mg/(cm2·h),電流效率為18.3%~19.0%,鍍層具有最高的耐磨性,且與不銹鋼基體結(jié)合良好。降低溫度或增加電流密度,有利于提高耐磨性和電流效率。
2. 基本工藝
a. 前處理
試片經(jīng)打磨、化學(xué)除油、酸洗、弱腐蝕、水洗后帶電下槽。
b. 施鍍步驟
預(yù)熱10~20s→陰極小電流活化1~2min→階梯式給電,1~2min提升一次電流,5~10min內(nèi)提升5次→沖擊鍍鉻2~3min電流為正常電流的2倍→正常鍍鉻。
c. 電解液組成及工藝條件
鉻酐250g/L 、硫酸2.5g/L 、三價鉻0~5g/L 、溫度48~56℃ 、電流密度20~25A/d㎡ 、40min.
d. 實驗方法
改變溫度和電流密度,全面交叉實驗。
e. 測試方法
①. 結(jié)合力: 采用循環(huán)加熱驟冷實驗。
②. 鍍層孔隙率: 采用貼濾紙法。
3. 實驗結(jié)果與討論
a. 溫度與電流密度對鍍速的影響

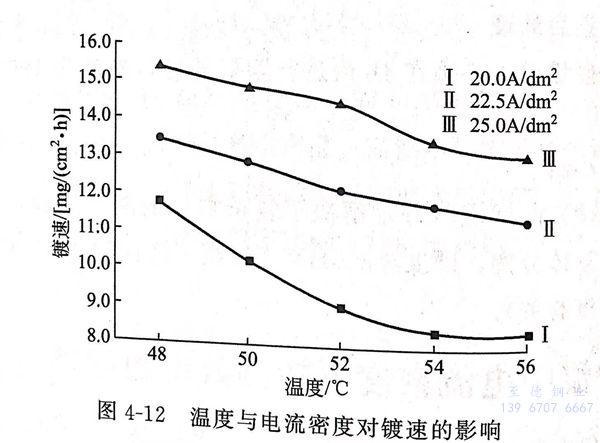

圖4-12為溫度與電流密度對鍍速的影響,由圖4-12可見,同一電流密度下,溫度較低,鍍速[mg/(c㎡·h)]反而較高,即在低溫(48℃)和高電流密度(25A/d㎡)下能得到較高的鍍速。
b. 溫度與電流密度對電流效率的影響

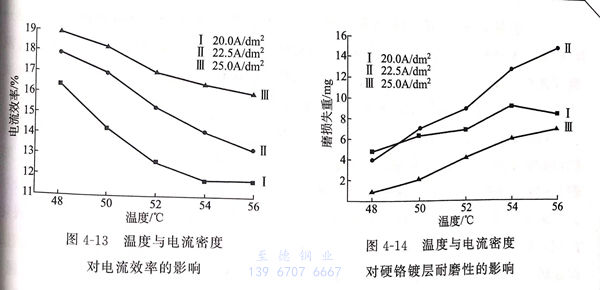

圖4-13為溫度與電流密度對電流效率的影響。由圖4-13可知,隨著溫度的升高,電流效率下降;而隨著電流密度的升高,電流效率提高,但當(dāng)溫度太低時,鍍層發(fā)灰,光澤性不好;而太高的電流密度下,鍍層邊緣燒焦、發(fā)黑。在實驗工藝范圍內(nèi),電流效率在11.8%~19.0%之間變化,鍍層質(zhì)量良好。故低溫與高電流密度有利于得到較高的電流效率,而一般的鍍鉻的電流效率為13%。
c. 溫度與電流密度對硬鉻層耐磨性的影響
由圖4-14為溫度與電流密度對耐磨性的影響。由圖4-14可知,降低溫度有利于提高耐磨性;減小電流密度會降低耐磨性。硬度很高時,鍍鉻層的脆性較大,這主要是由于反應(yīng)中析氫的影響。隨著溫度下降和電流密度的提高、鍍層硬度提高的同時,鍍層中含氫量增加,使鍍層氫脆性升高。硬鉻層一般要求在4h內(nèi)做除氫處理。
當(dāng)電流密度為25A/d㎡、48℃下所得鍍鉻層的耐磨性較好,并且鍍層的縱向耐磨性較均勻,梯度變化小。
4. 結(jié)合力和孔隙率檢測
在最佳條件(25A/d㎡,48~50℃)下電鍍硬鉻,對獲得的鍍鉻層進(jìn)行結(jié)合力和孔隙率分析。
①. 結(jié)合力
循環(huán)加熱驟冷實驗測得:所有試樣循環(huán)4次以上,均無鍍層脫落、起皮的現(xiàn)象,表明不銹鋼上鍍鉻層結(jié)合力良好。
②. 孔隙率測定
結(jié)果見表4-15
由表4-15可知,當(dāng)鍍層厚度大于15μm時,鍍層孔隙率為0,即無孔隙存在。
