一、不銹鋼化學(xué)鍍鎳層的檢測

1. 外觀

 不銹鋼化學(xué)鍍鎳層應(yīng)光亮、平滑、致密。

2. 孔隙率

  鍍層厚度10μm,按ASTM B 733-90方法檢測應(yīng)無孔隙。

3. 附著力

  ①. 熱法

    試件加熱到150℃,保持1小時(shí),然后在冷水中急冷，鍍層不起泡、不脫皮。

  ②. 劃痕法

   將鍍好的不銹鋼試片用硬質(zhì)鋼刀把鍍層劃成1mm2格子100個(gè)，劃線深度達(dá)到基體，觀察鍍層是否起皮，數(shù)出起皮格子數(shù)目，用未起皮格子的百分?jǐn)?shù)表示結(jié)合力強(qiáng)弱。

4. 沉積速率測定

  稱重法：用分析天平稱重法計(jì)算單位時(shí)間內(nèi)不銹鋼試片在沉積前后的重量差來求得沉積速率。

5. 耐蝕性

  ①. 硝酸法

   鍍層厚度10μm,浸入濃硝酸中60秒,不發(fā)生腐蝕。

  ②. 乙酸鹽霧實(shí)驗(yàn)

   零件在連續(xù)噴霧360小時(shí),鍍層外表有輕微發(fā)黃現(xiàn)象，基體金屬和鍍層均未發(fā)現(xiàn)腐蝕現(xiàn)象。

  ③. 中性鹽霧實(shí)驗(yàn)（NSS實(shí)驗(yàn)）

   不銹鋼試片在化學(xué)鍍鎳1小時(shí)后，以5%氯化鈉溶液于YL-40C鹽霧實(shí)驗(yàn)箱中連續(xù)噴霧8小時(shí),停歇16小時(shí)時(shí)，取出零件洗凈，觀察鍍層，評(píng)級(jí)方法按JISD 0201進(jìn)行腐蝕評(píng)級(jí)，一般達(dá)9級(jí)為合格。

6. 硬度

  用MICROMET1型數(shù)字顯微硬度計(jì)測定硬度，熱處理后硬度（HV)可達(dá)1200.可滿足航標(biāo)要求。

二、不銹鋼化學(xué)鍍鎳常見故障、可能原因及糾正方法

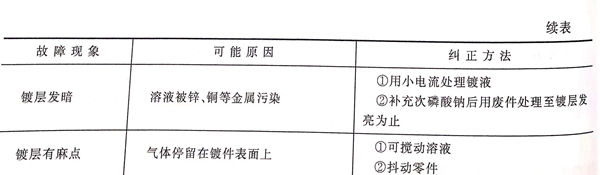

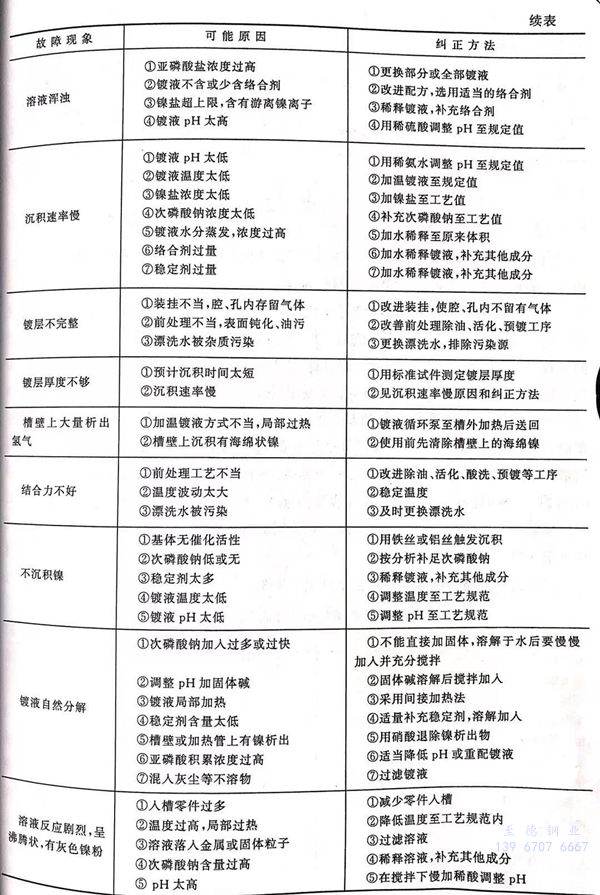

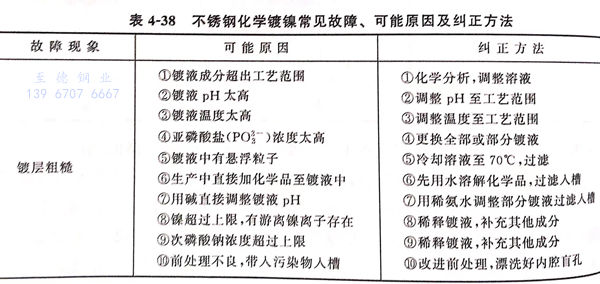

  不銹鋼化學(xué)鍍鎳常見故障、可能原因及糾正方法見表4-38.
