1. 快速鎳的性能和用途


  ①. 快速鎳的性能： 鍍液呈中性偏堿性（pH=7.5~8),鍍液呈藍(lán)色，有氨味。沉積速率快。


  ②. 快速鎳的用途： 主要用于恢復(fù)尺寸和作耐磨鍍層。一般用作中間層，刷鍍中應(yīng)用廣泛。

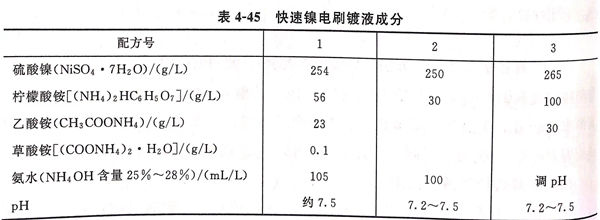

2. 快速鎳電刷鍍液成分，見表4-45


表 45.jpg



3. 快速鎳電刷鍍工藝規(guī)范


 耗電系數(shù)：0.113 2A·h/(d㎡·μm);


 工作電壓：8~20V(最佳12~15V);


 陰陽極相對(duì)運(yùn)動(dòng)速率：6~35m/min(最佳12~15m/min);


 單一鍍層安全厚度：≤0.5mm;


 電連接：只能作正極性接電；


 使用溫度：30~50℃,溫度提高可改善鍍層質(zhì)量和提高生產(chǎn)效率。



4. 快速鎳溶液的配制


 以配方1為例：在500mL燒杯中，加入乙酸銨23g草酸銨0.1g,檸檬酸銨56g,加蒸餾水200mL,加熱攪拌溶解。另外，在1000mL燒杯中加入硫酸鎳254g,加蒸餾水400mL,加熱攪拌溶解，將500mL燒杯中的溶液在攪拌下加入到1000mL燒杯中的溶液中，冷卻至25℃后攪拌加入氨水105mL,調(diào)整溶液pH為7.5左右。再倒入1000mL量筒或容量瓶中，加蒸餾水稀釋至刻線。



5. 快速鎳刷鍍過程的空乏型變化


 隨著鍍液的循環(huán)使用，鍍液中鎳離子濃度隨循環(huán)使用由50g/L降低至25g/L,屬空乏型鍍液。當(dāng)鍍液容積消耗掉75%左右，鍍液中析出大量鹽類結(jié)晶和氫氧化物，黏度增加，無法使用，剩余25%溶液報(bào)廢。在循環(huán)過程中鍍液pH和鍍層硬度比較穩(wěn)定。
