在直流鈍化電位的基礎(chǔ)上疊加一定頻率和幅值的對稱方波對不銹鋼進(jìn)行鈍化，獲得載波鈍化膜。載波鈍化膜的穩(wěn)定性和耐蝕性遠(yuǎn)優(yōu)于直流鈍化膜。鈍化過程中方波參數(shù)的變化對載波鈍化膜的穩(wěn)定性和耐蝕性有一定的影響。


 中科院金屬腐蝕與防蝕研究所杜天保等人用在直流電位的基礎(chǔ)上施加一個方波電波對1Cr25不銹鋼電極進(jìn)行鈍化。


1. 電極


  為1Cr25不銹鋼圓棒Φ1.0cm,其化學(xué)成分為含鐵量67.2%,含鉻量25.7%,含錳量5.4%,含鉬量2%,含鎳量＜0.4%.采用環(huán)氧樹脂涂封電極，只露出工作表面，依次用400#、1000#金相砂紙打磨光亮，再用丙酮、一次蒸餾水沖洗干凈。


2. 鈍化


硫酸（H2SO4)  50g/L  、陰極還原時間  5分鐘  、陰極還原電位  -800mV 。然后進(jìn)行載波鈍化。鈍化時直流電位恒定400mV。

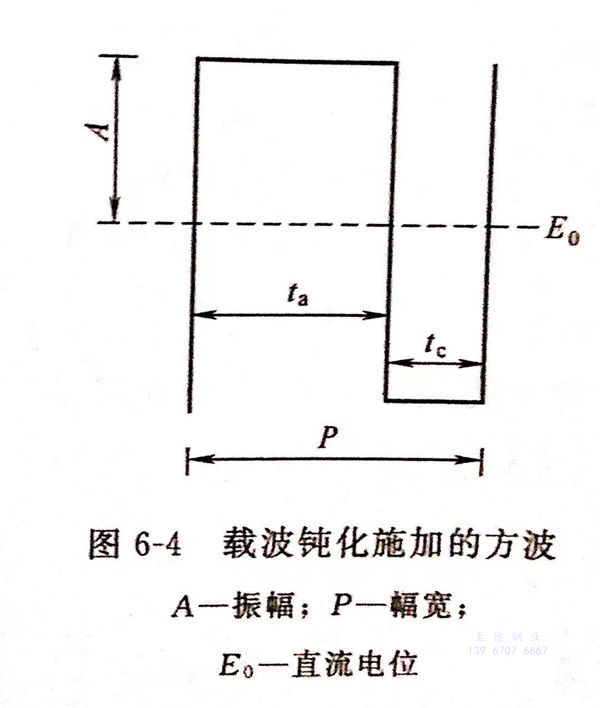

載波鈍化時在直流電位的基礎(chǔ)上疊加方波鈍化時間10分鐘,得到載波鈍化膜，所加方波見圖6-4。


圖 4.jpg



3. 電位衰減曲線測定


  載波鈍化膜浸泡在溶液中，電位突然降至腐蝕電位時的時間定為衰減時間tp。


4. 陽極極化曲線測定


當(dāng)電位衰減至腐蝕電位時，以5mV/s的掃描速率進(jìn)行陽極極化，測得最大活化電流is和維鈍電流ip。


5. 陰極還原曲線的測定


載波鈍化膜浸泡在溶液中，控制電位在-650mV,測量陰極還原電流，電流突然上升時的時間定為活化時間ta。


所有電位均相對于SCE，實(shí)驗(yàn)在室溫中進(jìn)行。
