不銹鋼載波鈍化時載波參數(shù)對鈍化膜的影響主要有以下幾點：
1. 載波幅值對鈍化膜性能的影響

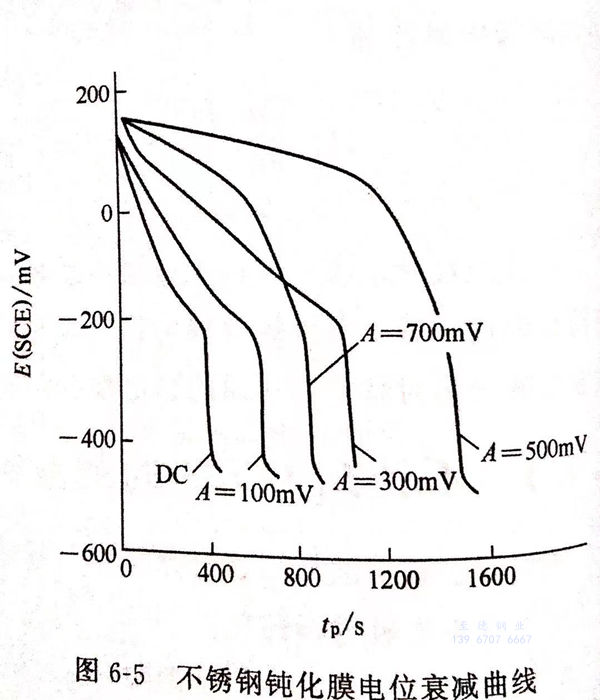

①. 圖6-5為施加不同幅值A(chǔ)，幅寬＝300ms,比值R=2:1方波的鈍化膜電位衰弱曲線，可見載波鈍化膜電位衰減時間明顯大于直流鈍化膜，而且隨著幅值的增大，載波鈍化膜的耐蝕性能明顯增強，但當(dāng)振幅A=700mV時，耐蝕性又變差。

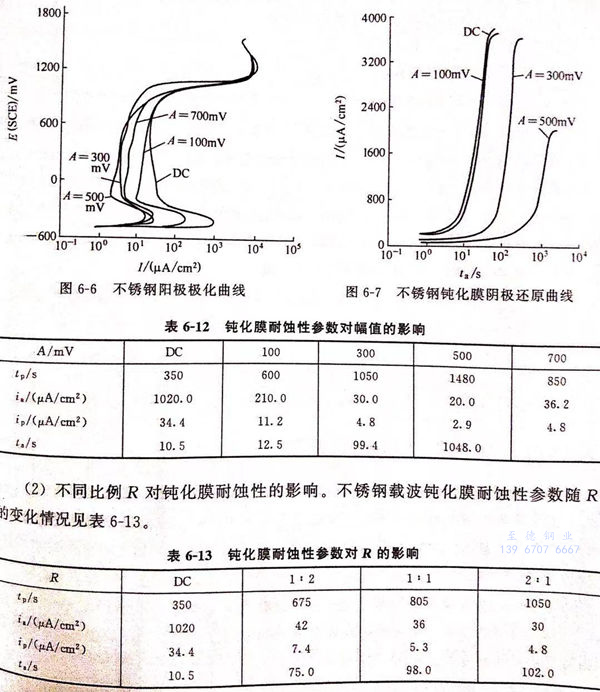

②. 圖6-6為不銹鋼電極的陽極極化曲線
由圖6-6可以看出，載波鈍化后，陽極最大活化電流和維鈍電流都明顯小于直流鈍化膜。這說明在電位衰減過程中，只是部分鈍化膜較薄弱的環(huán)節(jié)即活性點發(fā)生溶解，裸露出基底金屬，其他部分仍處于鈍化狀態(tài)，因而陽極極化時，裸基底金屬發(fā)生再鈍化，使活化電流和維鈍電流都明顯減少。對于載波鈍化膜，隨著幅值A(chǔ)的增大，活化電流和維鈍電流減少，說明鈍化膜變得致密，厚度增加，活性點減少。而當(dāng)幅值A(chǔ)=700mV時，最大電位已達1100mV,已進入過鈍化區(qū)，這時鈍化膜的厚度雖然增加，但膜已疏松，耐蝕性能變差。
③. 圖6-7為上述鈍化條件下鈍化膜的陰極還原曲線，當(dāng)幅值A(chǔ)=500mV時，轉(zhuǎn)化膜的耐陰極還原能力最強。鈍化膜的耐蝕性參數(shù)隨幅值的變化見表6-12。
2. 不同比例R對鈍化膜耐蝕性的影響
不銹鋼載波鈍化膜耐蝕性參數(shù)隨R的變化情況見表6-13。
由表6-13可以看出，當(dāng)R=2:1時，鈍化膜的耐蝕性最好。這可能是因為當(dāng)1/1%=2:1時，電位在陰極區(qū)的停留時間較長，鈍化膜處于此區(qū)時，活性點處優(yōu)先發(fā)生溶解，而當(dāng)鈍化膜處于陽極區(qū)時，鈍化膜優(yōu)先發(fā)生鈍化，由于交變電場的作用，促使鈍化膜變得致密，耐蝕性能增強。
3. 不同幅寬P對鈍化膜耐蝕性的影響

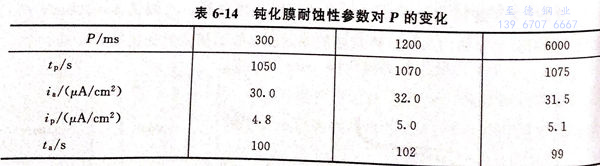

不銹鋼鈍化膜的耐蝕性參數(shù)隨P的變化情況見表6-14。
從表6-14可見，隨著疊加方波幅寬P的變化，鈍化膜的耐蝕性能基本不受影響。鈍化膜耐蝕性的提高，不僅與膜厚的增加有關(guān)，還與膜的組成元素的分布有關(guān)。載波鈍化時，在交變電場正負(fù)半周的作用下，鈍化膜的生長與溶解交替進行。在鈍化膜的溶解過程中，鉻及氧化鐵（Fe2O3)含量較低處優(yōu)先溶解，而在生長過程中，溶解處的鈍化膜較薄，電場較高而優(yōu)先修復(fù)，修復(fù)后質(zhì)量優(yōu)于修復(fù)前，從而改善了膜的整體質(zhì)量，使耐蝕性得到相應(yīng)的提高。
載波不銹鋼鈍化膜的耐蝕性能明顯優(yōu)于直流鈍化膜，而對于載波鈍化膜，當(dāng)A=500mV、P=300ms、R=2:1時，其耐蝕性能最好。
