1. 不銹鋼鈍化工藝過程的控制


a. 前處理


  根據(jù)表面情況,使用機械方法或化學(xué)方法,清除表面油脂、氧化物、其他污物,并用酸充分活化,以便在鈍化液中形成完整的穩(wěn)定的鈍化膜。


b. 補充處理


  在鈍化后再進行補充處理,以便進一步提高鈍化層的穩(wěn)定性。奧氏體不銹鋼鈍化后應(yīng)在堿性溶液如碳酸鈉或氫氧化鈉稀溶液中進行中和處理。馬氏體不銹鋼和鐵素體不銹鋼鈍化后應(yīng)在重鉻酸鈉溶液中進行補充處理。


c. 時間的影響


  鈍化時間取決于溶液的濃度。一般地說,濃度越高,則時間越短。但鈍化時間較長有利于鈍化膜的生長。


d. 溫度的影響


  對于低濃度硝酸,如20%~40%的硝酸、鈍化溫度較高,如60℃,容易取得效果。對于硝酸濃度在40%以上的鈍化液,溫度的升高影響不明顯,甚至容易使不銹鋼過鈍化,宜用室溫。



2. 不銹鋼鈍化膜的質(zhì)量控制

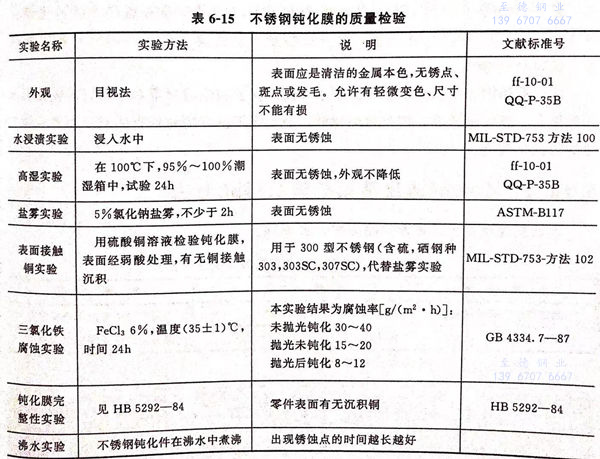

  嚴格進行不銹鋼鈍化膜質(zhì)量檢驗,即是對鈍化膜的考核,也是對不銹鋼使用效果的鑒定。有關(guān)不銹鋼質(zhì)量檢驗方法,見表 6-15 。


表 15.jpg
