不銹鋼化學(xué)著黑色膜性能測(cè)試流程如下：

1. 測(cè)試方法

 a. 結(jié)合力

  用紙巾、濾紙或脫脂棉擦拭，除去表面油污，直到擦干凈為止，然后用濾紙用中等力度來(lái)回擦拭，直到出現(xiàn)灰白色為止，記下擦拭次數(shù)。

 b. 耐腐蝕性實(shí)驗(yàn)

   ①. 硫酸銅點(diǎn)滴實(shí)驗(yàn)： 用3%的硫酸銅點(diǎn)滴，觀察出現(xiàn)淺棕色的時(shí)間。

   ②. 三氯化鐵實(shí)驗(yàn)： 用10%三氯化鐵點(diǎn)滴，觀察出現(xiàn)小孔的時(shí)間。

 c. 孔隙率

  采用貼濾紙法測(cè)定。將檢測(cè)試劑浸于單位面積濾紙上，將濾紙緊貼在被測(cè)發(fā)黑膜（未浸油）表面上，10min統(tǒng)計(jì)濾紙上藍(lán)色斑點(diǎn)的數(shù)目。檢測(cè)試劑為鐵氰化鉀10g/L,氯化銨60g/L。

2. 檢測(cè)結(jié)果

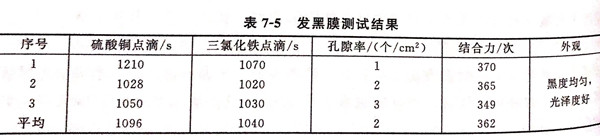

 檢測(cè)結(jié)果見(jiàn)表7-5發(fā)黑膜測(cè)試結(jié)果。

 從表7-5可見(jiàn)，膜層黑度均勻，光澤度好，與基體之間的結(jié)合力良好，孔隙率很小，耐蝕性很好。

3.  膜層AFM圖觀察

 應(yīng)用掃描探針顯微鏡觀察發(fā)黑膜層表面形貌：發(fā)黑膜表面比較均勻且平整，微觀不平整度約為20nm,呈胞狀沉積而成，胞的表面不光滑，其大小約為0.5μm,決定了膜層具有良好的耐蝕性能。胞與胞之間有線條狀凹槽，是其性能不夠完善的原因。
