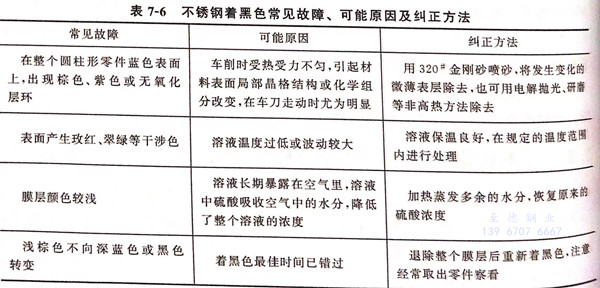

不銹鋼化學(xué)著黑色常見故障、可能原因及糾正方法見表 7-6
不銹鋼化學(xué)著黑色廢液再生利用主要有以下幾點(diǎn)
1. 再生方法原理
將已失去氧化能力的化學(xué)著黑色溶液稀釋5~10倍，使其所含結(jié)晶固體溶解，對(duì)稀釋液進(jìn)行化學(xué)分析。令重鉻酸鉀含量稀釋在30~40g/L之間，此時(shí)三價(jià)鉻（Cr2O3)的含量也往往有30~40g/L之多。這種三價(jià)鉻的嚴(yán)重超量是使發(fā)黑液失去發(fā)黑能力的癥結(jié)所在，要恢復(fù)溶液的發(fā)黑能力，關(guān)鍵是除去過(guò)量的三價(jià)鉻，其他雜質(zhì)，如鐵、鎳等的含量相對(duì)來(lái)看不很高，僅有幾克的量，不是影響著黑的主要因素。除去三價(jià)鉻的方法采取高錳酸鉀氧化法，使三價(jià)鉻氧化為六價(jià)鉻的重鉻酸鉀。其反應(yīng)式如下：
Cr2(SO4)3+2KMnO4+5H2O = 2MnO(OH)2↓+K2Cr2O7+3H2SO4
在上式中，無(wú)可溶性副產(chǎn)物產(chǎn)生，引人的高錳酸鉀（KMnO4)被還原成亞錳酸［MnO(OH)2],系棕黑色沉淀物，溶解度極低，很容易過(guò)濾除去。反應(yīng)前三價(jià)鉻在溶液中呈硫酸鉻［Cr2(SO4)3]存在，從上式可知，1g高錳酸鉀約可氧化1.28g硫酸鉻（或0.5g Cr2O3計(jì)）。反應(yīng)后轉(zhuǎn)變?yōu)橹劂t酸鉀，并產(chǎn)生硫酸，均是溶液有效成分。
2. 著黑液再生步驟
將稀釋的廢液加熱至80~90℃,然后加入計(jì)算量好的熱的濃的高錳酸鉀溶液至廢液中，充分?jǐn)嚢璨⒅蠓?.5~1小時(shí)，使之充分反應(yīng)，然后冷卻靜置1~2晝夜，過(guò)濾除去亞錳酸沉淀。取清液進(jìn)行化學(xué)分析，再濃縮再生液，可使再生重鉻酸鉀達(dá)到標(biāo)準(zhǔn)含量，再補(bǔ)充硫酸至標(biāo)準(zhǔn)含量，即可試生產(chǎn)。
3. 再生效果
經(jīng)過(guò)再生的溶液，硫酸和重鉻酸鉀均達(dá)標(biāo)后，經(jīng)試驗(yàn)，除氧化時(shí)間比過(guò)去稍長(zhǎng)外，零件發(fā)黑的黑度與新液十分接近。這證明著色溶液已基本恢復(fù)了著黑色的能力，可以投入應(yīng)用。
