彩色不銹鋼主要有優(yōu)越性能主要有以下幾點
1. 耐蝕性

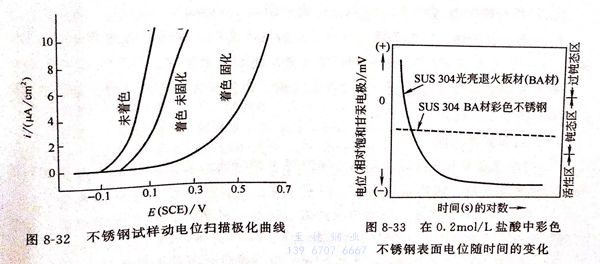

用動電位掃描極化曲線（見圖8-32) 可見，經(jīng)著色后的不銹鋼的點蝕電位比未著色不銹鋼提高100mV,經(jīng)固膜處理后則提高450mV以上。因此，著色處理后的不銹鋼，其耐蝕性明顯比未著色的不銹鋼提高。經(jīng)著色膜固膜處理后的不銹鋼的耐蝕性更高。著色處理后的不銹鋼具有優(yōu)良的耐點腐蝕性能。
縫隙腐蝕實驗：孫奇等用3.5%NaCl+2%Fe2(SO4)3·nH2O水溶液做縫隙腐蝕實驗，經(jīng)100h實驗后，彩色不銹鋼仍能保持原試樣鮮艷的光澤，幾乎不發(fā)生縫隙腐蝕。實驗表明，彩色不銹鋼具有良好的耐縫隙腐蝕性能。
18-8彩色不銹鋼在英國伯明翰工業(yè)大氣中暴露6年，著色膜只有輕微的變化。彩色不銹鋼在海洋性氣體中暴露20個月，色澤不變。彩色不銹鋼有良好的耐候性。
腐蝕電位：圖8-33為SUS304彩色不銹鋼與原不銹鋼在0.2mol/L鹽酸水溶液中的腐蝕電位比較，說明彩色不銹鋼浸泡在0.2mol/L鹽酸（相當于7g/L鹽酸）中長期保持穩(wěn)定鈍態(tài)。
鹽霧腐蝕實驗，經(jīng)過96小時,彩色不銹鋼主體金屬不腐蝕、不變色。中性鹽霧腐蝕實驗，按GB 1771-79標準，144小時腐蝕實驗不變化。
綜上所述，彩色不銹鋼具有良好的耐蝕性，這是由于304不銹鋼的彩色膜厚度可達數(shù)百至數(shù)千埃（1A=10-8cm),而非彩色著色不銹鋼的自然氧化膜只有20~30?,前者比后者的膜厚度厚得多。此外，彩色不銹鋼在固膜處理后有大量三價鉻沉積于著色膜微孔內(nèi)，使著色膜中的鉻／鐵比遠高于基體金屬中的比值，故彩色不銹鋼的耐蝕性比非著色不銹鋼優(yōu)越。
2. 光學性能
彩色不銹鋼表面色彩是其表面反射光與通過表面透明膜的折射光的干涉光。由于受不銹鋼固有金屬色澤的影響，只能顯示藍、黃、紅、綠4種基本色，加上中間色共有十幾種色，不能呈現(xiàn)光譜色中的任何一種顏色。鏡面拋光和非鏡面拋光的不銹鋼均能獲得富有光澤的鮮艷色彩、柔和的長期經(jīng)紫外線照射也不變色的彩色，光學性能經(jīng)久不變。
3. 耐熱性能
①. 彩色不銹鋼在沸水中浸泡28天無變化。
②. 彩色不銹鋼在150℃干燥條件下暴露35天無變化。
③. 按GB 1735-79標準，彩色不銹鋼在200℃加熱24小時膜層顏色不變，無起泡開裂現(xiàn)象。
④. 彩色不銹鋼加熱到300℃無變化。
4. 抗磨和抗刻劃性能
①. 按GB 1768-79標準，彩色不銹鋼著色膜經(jīng)受負荷500g橡皮輪加壓摩擦200次以上不露底。
②. 彩色不銹鋼著色膜經(jīng)得住50~120g負荷的鋼針刻劃。
③. 彩色不銹鋼表面經(jīng)受888r摩擦露底時間為12分鐘。
5. 加工成型性
彩色不銹鋼可承受一般模壓加工、深延、彎曲等加工、硬化加工、180°彎曲實驗和沖深8mm的杯突實驗，表面膜無損傷。
但大變形量會損害著色膜，使其色澤變壞，彩色不銹鋼在加工時，最好采用聚乙烯塑料薄膜加以保護。
6. 表面耐擦洗性
①. 中性洗滌劑溶液擦洗，可以洗凈彩色不銹鋼表面沾污的指紋、油漬和污垢等損害外觀的疵蔽，恢復(fù)原有外觀。
②. 有機溶劑，如汽油、丙酮等擦洗表面污垢，雖然對表面色澤無影響，但有機溶劑揮發(fā)后會在不銹鋼表面留下污垢痕跡。
③. 禁忌使用對表面有磨損的去污粉或不銹鋼絲球擦洗，不僅損傷表面氧化膜，最后可能擦掉著色膜。
④. 耐油污性。在植物油中浸泡24h,膜層顏色不變，可以擦洗去表面油污。
