不銹鋼電化學(xué)著彩色酸性溶液成分和工藝條件見表9-9。配方5 (見表9-9)的說(shuō)明 。本配方由南京航空航天大學(xué)材料系 周一揚(yáng)、吳繼民提出


表 9.jpg


1. 施加電信號(hào)

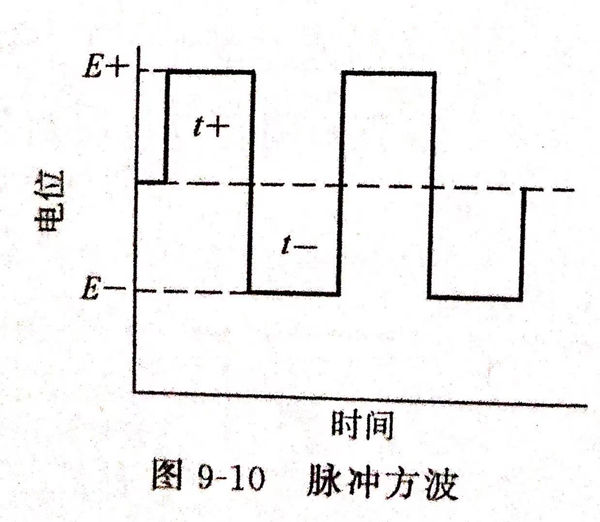

  采用中等含鉻量的不銹鋼1Cr17,在硫酸水溶液中以恒電位方波充電法使不銹鋼表面產(chǎn)生彩色膜。脈沖方波見圖9-10。采用此法有望能克服表面因在鉻酸溶液中浸泡的時(shí)間較長(zhǎng)，有時(shí)表面有粗糙現(xiàn)象產(chǎn)生的缺點(diǎn)。


圖 10.jpg


2. 不銹鋼陽(yáng)極極化曲線

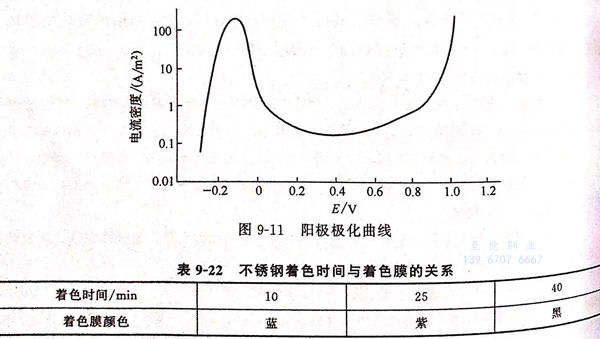

  在2mol/L(相當(dāng)于196g/L)硫酸溶液中以逐點(diǎn)法得到不銹鋼的陽(yáng)極極化曲線，見圖9-11,由圖9-11可知，陽(yáng)極鈍態(tài)電位為0~0.9V.采用的脈沖電位范圍為－0.1~1.0V,時(shí)間為0.001~0.100s.使用的實(shí)驗(yàn)儀器有恒電位儀、信號(hào)發(fā)生器、穩(wěn)壓電源、示波器，參比電極為飽和甘汞電極，對(duì)電極為鉑電極。



3. 著色時(shí)間同著色膜顏色的關(guān)系


表 22.jpg


  在藍(lán)色、紫色、黑色之間沒(méi)有明顯的中間色出現(xiàn)。隨著溶液溫度增高及濃度加大。著色膜形成速率有加大的傾向。這種膜的生成，推測(cè)是由于膜－溶液的表面鉻酸離子的生成、還原所致，并且在硫酸水溶液中恒電位方波脈沖下不銹鋼表面形成的膜的鉻離子含量較高之故。
