三氯化鐵溶液作為不銹鋼的化學(xué)腐蝕加工的腐蝕劑的優(yōu)點如下。
①. 特別適用于用明膠、骨膠與重鉻酸鹽感光劑作抗蝕劑的情況。三氯化鐵不屬于強酸、強堿之列,對上述抗蝕劑的腐蝕極微小,提高了不銹鋼腐蝕加工的合格率。
②. 用波美相對密度計控制和檢測濃度方便。輔用電子毫伏計、鉑電極和飽和甘汞電極測量電位,能夠準(zhǔn)確地控制腐蝕速率。
③. 可使用鈦泵作為循環(huán)壓力泵,提高腐蝕速率。金屬鈦對三氯化鐵是較穩(wěn)定的。
④. 腐蝕液氧化還原電位降低后,可以使廢液再生,能將廢液的氧化還原電位復(fù)升至原液水平,降低了成本,避免了環(huán)境污染。
一、三氯化鐵溶液腐蝕機理
三氯化鐵腐蝕不銹鋼(如1Cr18Ni9)的主要氧化還原反應(yīng)如下。
鐵與三氯化鐵反應(yīng)生成二氯化鐵: Fe+2FeCl3=3FeCl2
鉻與三氯化鐵反應(yīng)生成三氯化鉻和二氯化鐵: Cr+3FeCl3=CrCl3+3FeCl2
鎳與三氯化鐵反應(yīng)生成二氯化鎳和二氯化鐵:Ni+2FeCl3=NiCl2+2FeCl2
在25℃時的標(biāo)準(zhǔn)電位查得:
φ(Fe3+/Fe2+)=0.771V
φ(Fe2+/Fe)=-0.44V
φ(Cr3+/Cr)=-0.74V
φ(Ni2+/Ni)=-0.25V
隨著腐蝕過程的進(jìn)行,體系內(nèi)三價鐵(Fe3+)減少,二價鐵(Fe2+)、二價鎳(Ni2+)及三價鉻(Cr3+)增加,體系氧化還原電位變負(fù),腐蝕速率下降是腐蝕反應(yīng)的必然趨勢。
二、工藝參數(shù)
最佳腐蝕工藝配方的確定:通過氧化-還原電位的測定、波美相對密度的測定,不銹鋼腐蝕過程重量變化的精確量度,找出腐蝕規(guī)律,求得最佳腐蝕工藝配方及始終點。腐蝕液初始濃度:三氯化鐵溶液42°Bé;初始氧化還原電位560mV以上;腐蝕液氧化-還原電位降至480mV以下,加雙氧水(H2O2)與鹽酸(HCI)混合液將電位提升至540~560mV。

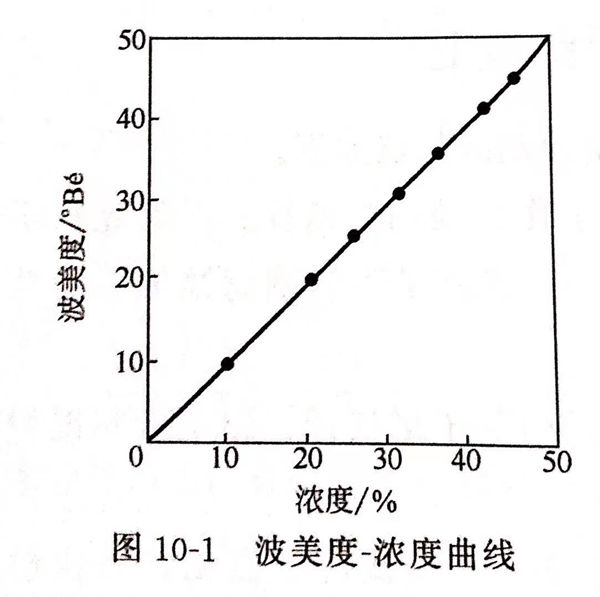

1. 波美相對密度與三氯化鐵溶液百分濃度的關(guān)系圖
見圖 10-1,在操作溫度30℃時測得。此圖可用作濃度-波美度換算曲線。
2. 不同濃度的氧化還原電位

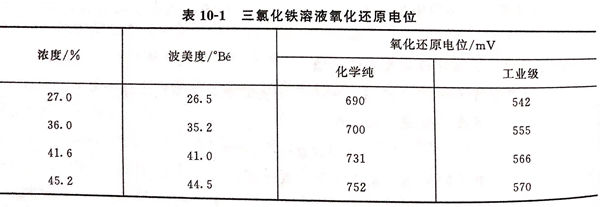

用PHS-2C型酸度計或PZ-26b型數(shù)字電壓表,用光滑鉑電極為正極,飽和甘汞電極(SCE)為負(fù)極,測量溶液的氧化還原電位,氧化還原電位值均為相對于SCE電位值,溫度30℃,用化學(xué)純或工業(yè)級三氯化鐵(FeCl3)配制溶液,其結(jié)果見表10-1。
由表10-1可見:隨著溶液濃度的增加,氧化還原電位變正。對于一定等級一定濃度的三氯化鐵溶液,其氧化還原電位基本上應(yīng)為一定值,如果電位值偏負(fù),意味著部分三氯化鐵被還原。工業(yè)級三氯化鐵因純度不高,氧化還原電位較負(fù),42°Bé工業(yè)級三氯化鐵的氧化還原電位一般應(yīng)比560mV正。否則,應(yīng)加過氧化氫及鹽酸混合液,將電位調(diào)到比560mV正。
3. 腐蝕過程中腐蝕液氧化還原電位與腐蝕速率的關(guān)系

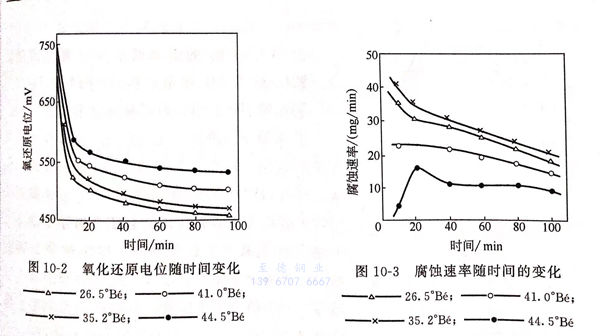

腐蝕過程中三氯化鐵溶液氧化還原電位隨時間的變化見圖10-2.由圖10-2可見,不論溶液濃度多大、初始氧化還原電位值多正,隨著腐蝕的進(jìn)行,電位都是下降的。腐蝕開始的10min內(nèi),電位很快下降170mV左右,以后的變化趨勢逐漸減少。
4. 腐蝕速率隨腐蝕時間的變化
不同濃度的三氯化鐵溶液中腐蝕速率隨腐蝕時間的變化見圖10-3.由圖10-3可見,隨著腐蝕時間的增長,腐蝕速率大致趨勢是降低的。聯(lián)系圖10-2氧化還原電位隨腐蝕時間變得越來越負(fù)的規(guī)律,很容易得到同一濃度下,氧化還原電位越正,腐蝕速率越大的結(jié)論。也就是說,濃度相同,氧化還原電位不同,腐蝕速率也不同,電位值越負(fù),腐蝕速率越慢。
5. 工業(yè)級和化學(xué)純?nèi)然F溶液的腐蝕速率比較

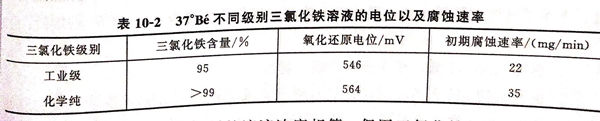

用工業(yè)級和化學(xué)純?nèi)然謩e配成37°Bé的三氯化鐵溶液的電位以及腐蝕速率見表10-2。
由表10-2可見,雖然配制的溶液濃度相等,但因三氯化鐵的有效含量不同,化學(xué)純的氧化還原電位值比工業(yè)級的電位值正,其腐蝕速率較工業(yè)級的大。
三、影響腐蝕速率的因素
1. 腐蝕液濃度對腐蝕速率的影響

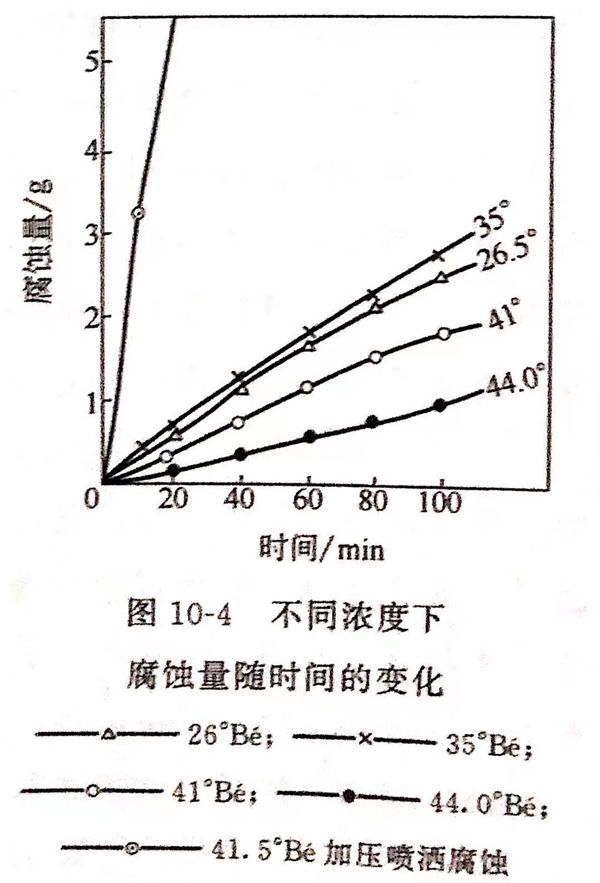

4 種不同濃度腐蝕液腐蝕304不銹鋼時,腐蝕量隨時間的變化見圖10-4。由圖10-4可見,35.2°Bé線位居各線之上,44.5°Bé線位居各線之下,26.5°Bé線僅次于35.2°Bé線,41°Bé線居中。也就是說,腐蝕液濃度太高或太低時,都不能獲得最大腐蝕速率。只有在適當(dāng)?shù)臐舛葏^(qū)間才可能獲得理想的腐蝕速率。

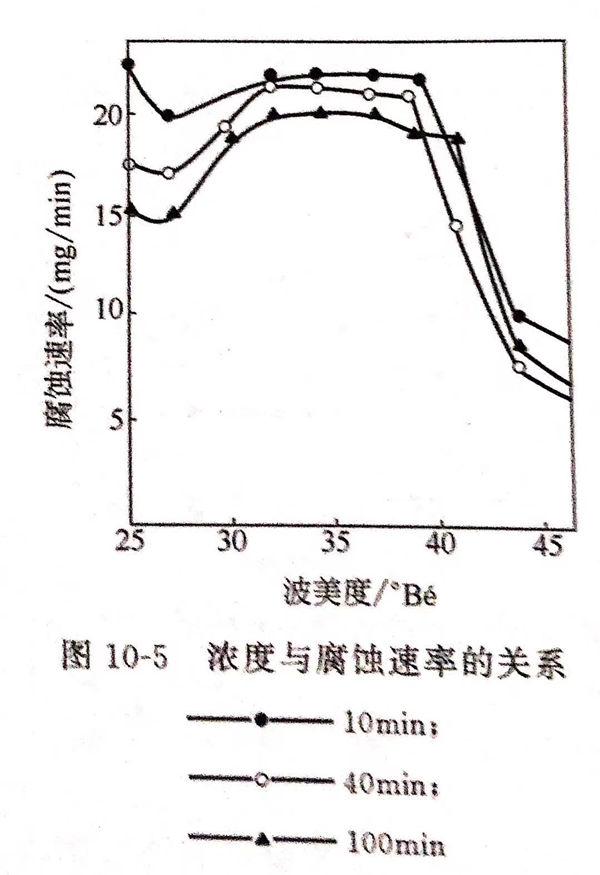

為了找到這一濃度區(qū)間,采用各種濃度溶液在不同腐蝕時間測得的腐蝕速率見圖10-5,由圖可得出以下結(jié)論。
①. 在31~39°Bé的腐蝕液中,腐蝕速率較大。
②. 小于31°Bé的腐蝕液中含三氯化鐵量較少,氧化還原電位較負(fù),腐蝕過程中Fe3+與Fe2+的比值下降迅速,因而腐蝕速率較低。
③. 溶液相對密度大于40°Bé,雖有較正的氧化還原電位,F(xiàn)e3+、Fe2+的比例降低較慢,但從金屬表面腐蝕下來的Fe2+、Cr3+等金屬離子很難擴散離開金屬表面,從而使金屬原子溶解下來變?yōu)橄鄳?yīng)離子的趨勢變小,腐蝕速率顯著下降。從熱力學(xué)角度看,有較大的腐蝕潛力和反應(yīng)趨勢,但從動力學(xué)度看,濃度過高反而降低腐蝕速率。
④. 在生產(chǎn)中既要考慮腐蝕速率以提高生產(chǎn)效率,又要考慮腐蝕質(zhì)量和廢液再生的要求,以保證產(chǎn)品質(zhì)量及腐蝕液多次循環(huán)再生,不至于使?jié)舛冉档锰?,腐蝕機上使用三氯化鐵濃度為40~42°Bé的溶液。
2. 腐蝕液的pH的影響
①. 腐蝕液的pH低,有利于不銹鋼的腐蝕。
②. 腐蝕液的pH太高,三氯化鐵水解成氫氧化鐵[Fe(OH)3]沉淀,失去腐蝕作用。在生產(chǎn)中,腐蝕液用到一定程度要適當(dāng)加入一些鹽酸。
3. 腐蝕液溫度的影響
溫度越高,腐蝕速率越大。但考慮到抗蝕膜的承受能力,一般可用30~40℃的溫度。
4. 腐蝕方式及液壓對腐蝕速率的影響
2kg液壓的噴射腐蝕,將腐蝕時間由原來靜態(tài)腐蝕的60min減少至動態(tài)腐蝕的6min。由于動態(tài)腐蝕,使腐蝕產(chǎn)物盡快離開不銹鋼表面,讓盡量多的三價鐵與金屬表面動能撞擊,提高反應(yīng)速率。由于被腐蝕工件與腐蝕液的滯留時間只有靜態(tài)時間的1/10,在抗蝕膜破壞前腐蝕已經(jīng)完成,因而腐蝕質(zhì)量提高,成品率由40%提高到95%以上。
5. 不銹鋼表面鈍化膜的影響
在靜態(tài)腐蝕中,腐蝕液的濃度低于38°Bé,腐蝕速率很快時,不銹鋼表面蒙有一層黑色膠狀金屬沉積膜,在30~38°Bé間,濃度越低,膜層越厚,腐蝕減速嚴(yán)重。用等離子光量計分析,殘渣中鐵、鉻、硫、鈣、硅的相對含量較高,可能存在硫化鐵、硫化鉻、硅酸鈣,都較難溶于三氯化鐵腐蝕液中,加酸可以將其溶解,在加壓噴灑腐蝕中可將其從不銹鋼表面排除。
四、廢舊腐蝕液的再生
1. 腐蝕液的老化
隨著腐蝕過程的進(jìn)行,體系氧化態(tài)Fe3+濃度下降,還原態(tài)Fe2+濃度增高,腐蝕液氧化還原電位降低。與此同時,溶液總金屬離子濃度不斷上升,最后導(dǎo)致腐蝕液失去腐蝕能力。
2. 腐蝕液的再生
加過氧化氫(H2O2)和鹽酸混合液,能將廢液氧化還原電位復(fù)升至原液水平,即提升至540~560mV。
