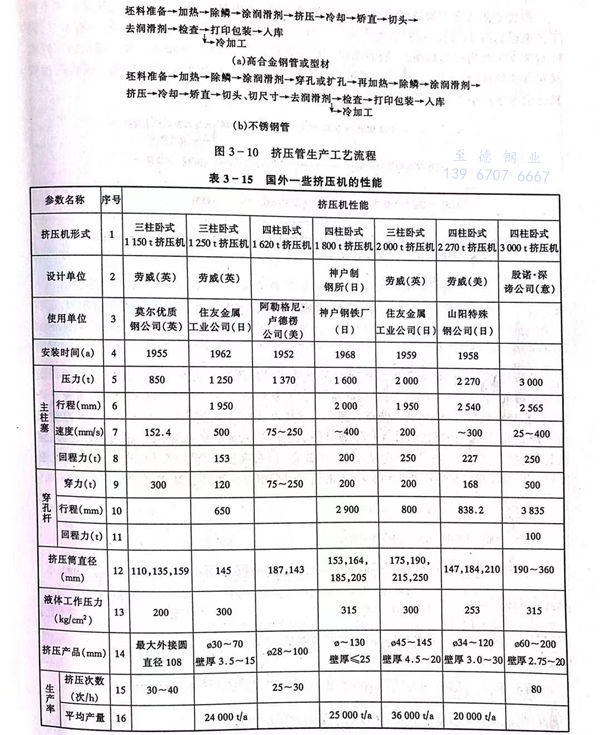

由于擠壓機噸位的提高和感應加熱爐由低頻改成中頻，以及設備結構、工具材質及工藝的改進，用擠壓方法可以生產一般軋制法難以生產的各種異型不銹鋼管和難變形高溫合金的鋼管等。擠壓管生產工藝流程見圖3-10.穿孔機一般為液壓傳動的立式擠壓機，屬于反擠壓過程，能力為500~1200t,穿孔機的能力較小，為相配的擠壓機能力的0.2~0.4倍，穿孔機速度400mm/s.擠壓機一般為液壓傳動的臥式擠壓機。為了提高生產率，采用雙擠壓筒及4個工位的旋轉模架，以縮短生產周期，使小時的擠壓次數(shù)可達到140次。潤滑劑使用玻璃潤滑劑或礦物結晶鹽，其摩擦系數(shù)≤0.052。成品管用噴丸或堿酸洗清除氧化鐵皮。國外一些擠壓機的性能見表3-15。
