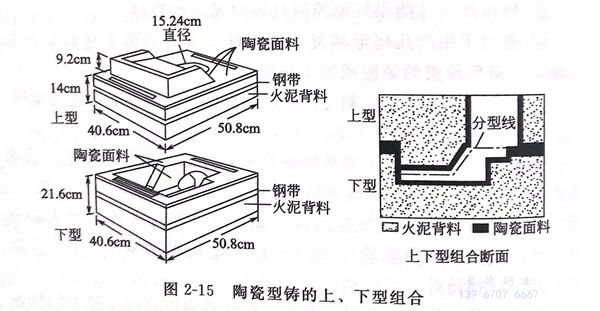

陶瓷型鑄造所用基本材料與精密鑄造實(shí)型法相同，也是用同樣的材料來(lái)制作上、下型。模樣采用的是可以反復(fù)使用的金屬模而不用蠟?zāi)！．?dāng)鑄件尺寸太大而不能用蠟?zāi)＞荑T造法生產(chǎn)，以及分型線對(duì)鑄件的使用和外觀無(wú)害時(shí)，便可優(yōu)先考慮采用陶瓷型上、下型生產(chǎn)。分型線的主要缺點(diǎn)是通過(guò)分型線處的尺寸較小，難以控制。用陶瓷型生產(chǎn)出來(lái)的鑄件，其表面光潔度和尺寸精度比砂型要好。陶瓷型鑄造采用的是難以熔化的造型材料，鑄型需要高的預(yù)熱溫度，并適于所有的鑄造合金，特別是鐵基合金。這種耐火漿料含有細(xì)的鋯英石、富鋁紅柱石以及在一些情況下用熔融石英砂。造型時(shí)，將濃漿料倒入固定在雙面模板的金屬模上（見(jiàn)圖2-15)。在完全凝固之前，用漿料膠化。當(dāng)凝膠體硬化具有足夠強(qiáng)度拔模不被破壞時(shí)，便將鑄型從模板上頂出。肖氏法與陶型法的主要不同點(diǎn)是：肖氏法是將黏結(jié)劑中的酒精燒掉而穩(wěn)定；陶型法是將鑄型浸入液態(tài)熔池中或在氣體氣氛中使膠化的漿料硬化而穩(wěn)定。在澆注之前，通常將鑄型預(yù)熱，以減少鑄型與金屬液之間的溫差，并通過(guò)鑄型的微裂結(jié)構(gòu)獲得最大的透氣性。

  由于陶瓷型造型材料價(jià)格昂貴，且不能回收再使用，因此這種方法較砂型鑄造方法的成本高。用陶瓷型生產(chǎn)鐵基合金中的幾種最普通鑄件為：壓鑄壓型、大型實(shí)體模、食品機(jī)械零部件、銑刀，飛機(jī)結(jié)構(gòu)件及航空航天運(yùn)載器和原子反應(yīng)堆的構(gòu)件。

  陶瓷型鑄造法能較容易地達(dá)到Ra3.2μm或更好的鑄態(tài)表面光潔度。尺寸公差在2.54cm(1in)內(nèi)為±0.003cm/cm,對(duì)尺寸較大的零件，公差的增量為±0.2cm/m.通過(guò)分型線的公差增量應(yīng)保證在士0.025mm。

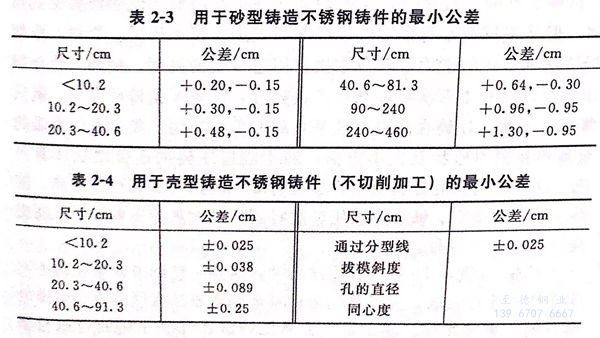

  砂型以外的鑄件生產(chǎn)工藝設(shè)計(jì)砂型鑄造應(yīng)用到的定向凝固原理以及導(dǎo)致熱節(jié)、裂紋和收縮區(qū)的影響因素，同樣也適用于殼型鑄造、精密鑄造及陶瓷型鑄造。尺寸公差在前面已討論過(guò)。為了便于鑄造設(shè)計(jì)，將有關(guān)這方面的數(shù)據(jù)歸結(jié)在表2-3和表2-4中，其中表2-3適用于砂型鑄造不銹鋼鑄件的最小公差；表2-4適用于殼型鑄造不銹鋼鑄件（不切削加工）的最小公差。
