寬幅冷彎型鋼成型機組按照生產工藝的要求,應設置有成型及成型所必需的輔助設施。一條好的成型機組,一定是能生產出高質量的產品,而所需能耗低,操作方便,運行安全。成型機組的主要參數源于極端情況下的工藝條件。


  冷彎型鋼的品種規格多達數千種,用于加工生產冷彎型鋼的冷彎成型機組也多種多樣,各不相同。有構造簡單、價格低廉的成型機組,即小型連續成型機組;也有技術先進、結構復雜、檢測控制現代化的造價昂貴的成型機組,即中、大型機組。選用何種類型機組,這要依據產品的厚度、寬度、材質和型鋼斷面形狀的復雜程度(型材形狀復雜程度是由彎曲的個數和彎曲量的大小決定的)來確定。

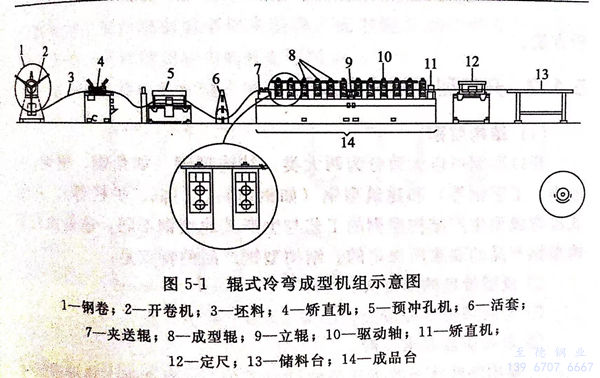

  冷彎型鋼的冷彎成型機組示意圖,如圖5-1所示。


圖 1.jpg


1. 連續冷彎成型機組的組成


  在連續冷彎成型機組中,帶鋼需要連續不斷的送進,以保證成型輥及成型機組連續不斷成型,這也是保證成型過程的穩定及成型質量的需要。為了保證帶鋼連續送進,必須在成型段前設置有上卷、開卷、對中、矯直、帶鋼頭尾剪切等裝置和設施;成型段主要有成型機和對冷彎成型后的型材進行精整(矯直、矯平)的裝置;成型段后有剪機、輥道平臺等,主要是將已經成型的型材進行定尺剪切,并完成型材的定尺、垛放和包裝等工序。


2. 小型連續冷彎成型機組


 小型連續冷彎成型機組適用于厚度較薄、幅面較窄的帶鋼成型,一般采用吊車上卷、手工開卷、手工對中和喂料等,就不需要設置上卷小車、開卷機、對中立輥和矯直機等。


 薄板窄帶冷彎成型的變形力較小,因而大多采用結構簡單、造價低廉的板式結構機架、鏈條鏈輪傳動方式。為了加強兩側墻板式機架的剛性,在兩板式成型機架之間上部用拉桿連接。


3. 中、大型連續冷彎成型機組


  中、大型連續冷彎成型機組,適用于寬幅、較厚的帶鋼成型,由于帶鋼幅寬、板厚,手工操作就不大可能了。成型段前,應包括有上卷小車、開卷機(配有液壓驅動的脹縮卷筒)、對中立輥、帶鋼矯直機、液壓或機械帶鋼橫切剪切機等。成型段包括有成型機和矯平裝置等。成型段后面包括有定尺、剪切裝置和輥道平臺等。


對成型機組的一般要求:


 ①. 設計合理,生產的產品能滿足標準要求;


 ②. 成型輥的安裝、更換和調整要方便快捷、時間短;


 ③. 結構緊湊,剛性好,精度高;


 ④. 自動化程度高;


 ⑤. 成型速度在一定范圍內可調;


 ⑥. 性能可靠,使用壽命長,主要元器件(電器、液壓)可靠且要有動作互鎖功能,以防止誤操作。
