不銹鋼的切削性比中碳鋼差得多。以普通45號鋼的切削加工性作為100%,奧氏體不銹鋼06Cr18Ni11Ti的相對切削加工性為40%;鐵素體不銹鋼10Cr28為48%;馬氏體不銹鋼20Cr13為55%.其中，以奧氏體和奧氏體＋鐵素體不銹鋼的切削加工性最差。不銹鋼在切削過程中有如下幾方面特點。

1. 切削加工硬化嚴重

 在不銹鋼中，以奧氏體和奧氏體＋鐵素體不銹鋼的加工硬化現(xiàn)象最為突出。如奧氏體不銹鋼硬化后的強度（Sb)高達1470~1960MPa,而且隨著強度（Sb)的提高，屈服極限（Ss)升高；退火狀態(tài)的奧氏體不銹鋼屈服極限（Ss)不超過強度（Sb)30%~45%,而加工硬化后達85%~95%.加工硬化層的深度可達切削深度的1/3或更大；硬化層的硬度比原來的提高1.4~2.2倍。因為不銹鋼的塑性大，塑性變形時晶格扭曲，強化系數(shù)很大；而且奧氏體不夠穩(wěn)定，在切削應力的作用下，部分奧氏體會轉變?yōu)轳R氏體；再加上化合物雜質在切削熱的作用下，易于分解呈現(xiàn)彌散分布，使切削加工時產(chǎn)生硬化層。前一次進給或前一道工序所產(chǎn)生的加工硬化現(xiàn)象，嚴重地影響后續(xù)工序的順利進行。

 切削力大：不銹鋼在切削過程中塑性變形大，尤其是奧氏體不銹鋼（其伸長率超過45號鋼的1.5倍以上），使切削力增加。同時，不銹鋼的加工硬化嚴重，熱強度高，進一步增大了切削抗力，切屑的卷曲折斷也比較困難。因此，加工不銹鋼的切削力大，如車削06Cr18Ni11Ti的單位切削力為2450MPa,比45號鋼高25%。

2. 切削溫度高

  切削時塑性變形及與刀具間的摩擦都很大，產(chǎn)生的切削熱多；加上不銹鋼的熱導率約為45號鋼的1/4~1/2,大量切削熱都集中在切削區(qū)和刀屑接觸的界面上，散熱條件差。在相同的條件下，06Cr18Ni11Ti的切削溫度比45號鋼高200℃左右。

切屑不易折斷、易粘接：不銹鋼的塑性、韌性都很大，車加工時切屑連綿不斷，不僅影響操作的順利進行，切屑還會擠傷已加工表面。在高溫、高壓下，不銹鋼與其他金屬的親和性強，極易產(chǎn)生黏附現(xiàn)象，并形成積屑瘤，既加劇刀具磨損，又會出現(xiàn)撕扯現(xiàn)象而使已加工表面惡化。含碳量較低的馬氏體不銹鋼的這一特點也比較明顯。

3. 刀具易磨損

  切削不銹鋼過程中的親和作用使刀屑間產(chǎn)生粘接、擴散，從而使刀具產(chǎn)生粘接磨損、擴散磨損，致使刀具前刀面產(chǎn)生月牙洼，切削刃還會形成微小的剝落和缺口；加上不銹鋼中的碳化物（如TiC)微粒硬度很高，切削時直接與刀具接觸、摩擦，擦傷刀具，還有加工硬化現(xiàn)象，均會使刀具磨損加劇。

4. 線膨脹系數(shù)大

  不銹鋼的線膨脹系數(shù)約為碳素鋼的1.5倍，在切削溫度作用下，工件容易產(chǎn)生熱變形，尺寸精度較難控制。

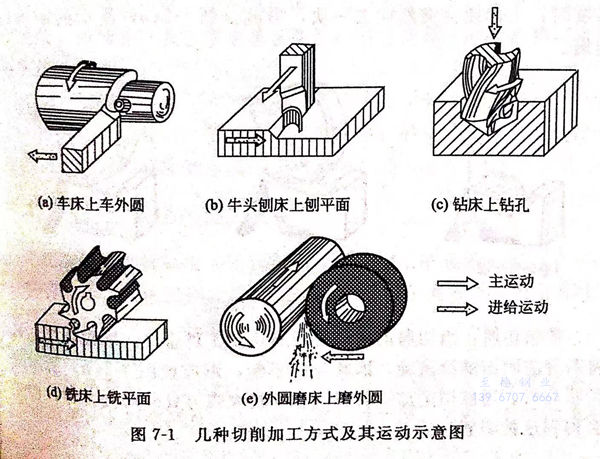

  在不銹鋼加工所使用的各種切削設備中，自動車床機的高效率最為突出，這類設備可以把各種尺寸的不銹鋼棒材加工成所有設備中都必不可少的、種類幾乎無窮多的零部件。幾種切削加工方式及其運動示意圖，見圖7-1。

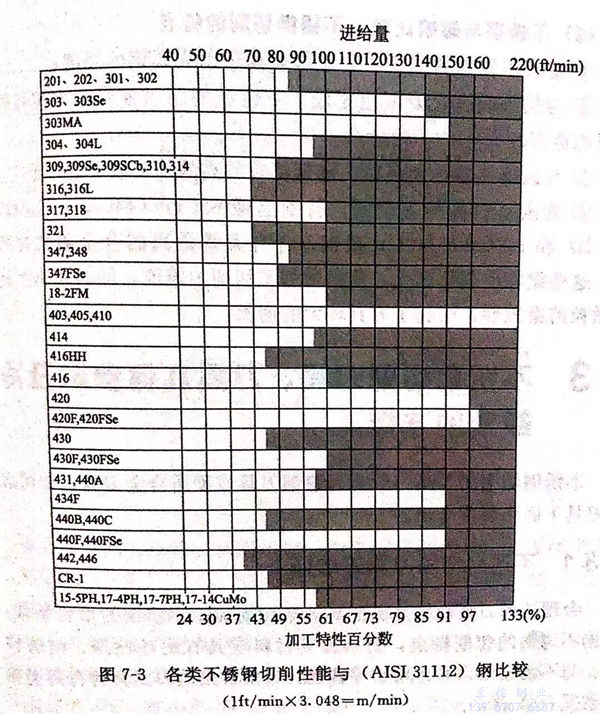

  金屬的切削加工性能既關系到金屬切削的加工者，同時又關系到加工后的使用者?！扒邢餍阅堋边@一術語是用來表示金屬材料的切削加工特性?；蛘哒f，它是表示金屬材料被適當?shù)牡毒咔邢骰蚣庸こ尚偷目赡苄曰螂y易程度。各類不銹鋼的切削加工特性，在圖7-3中已列出，該圖是以使用高速鋼刀具切削時，選用所建議的切削速度是用每分鐘表面英尺數(shù)來表示的。圖中的切削特性值是將各種不銹鋼切削加工特性與被假定為100%的AISI 31112 鋼進行比較而得出的。每分鐘表面進給量標注在圖表的上面；相對切削加工特性百分數(shù)則標注在圖表的下面。
