焊條電弧焊（也稱(chēng)手弧焊）是目前不銹鋼焊接方法中應(yīng)用最廣的一種焊接方法，它能實(shí)現(xiàn)全位置焊接，而且設(shè)備簡(jiǎn)單、操作方便、靈活可靠，適應(yīng)性強(qiáng)，特別適合于單件或小批量的生產(chǎn)。對(duì)于短焊縫、不規(guī)則的焊縫，以及難于實(shí)現(xiàn)自動(dòng)化、機(jī)械化的焊接接頭用焊條電弧焊最為合適。

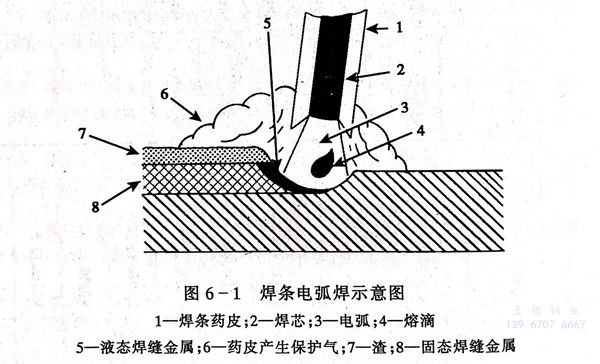

 焊條電弧焊是將金屬焊芯的外部涂有藥皮的焊條作為電極和填充金屬，電弧是在焊條的端部和被焊工件表面之間燃燒，藥皮在電弧熱作用下一方面可以產(chǎn)生氣體以保護(hù)電弧，另一方面可以產(chǎn)生熔渣覆蓋在熔池表面防止熔化金屬與周?chē)鷼怏w的相互作用。熔渣的另一個(gè)重要作用是與熔化金屬產(chǎn)生物理化學(xué)反應(yīng)或添加合金元素，改善熔敷金屬的性能，見(jiàn)圖6-1。

 目前，不銹鋼焊條電弧焊大多采用整流式直流弧焊電源。近十多年來(lái)，逆變式弧焊整流器得到了迅速發(fā)展，它體積小、重量輕、焊接工藝性好、焊接參數(shù)可無(wú)級(jí)調(diào)節(jié)、高效節(jié)能，正逐步成為焊條電焊弧的主流設(shè)備。

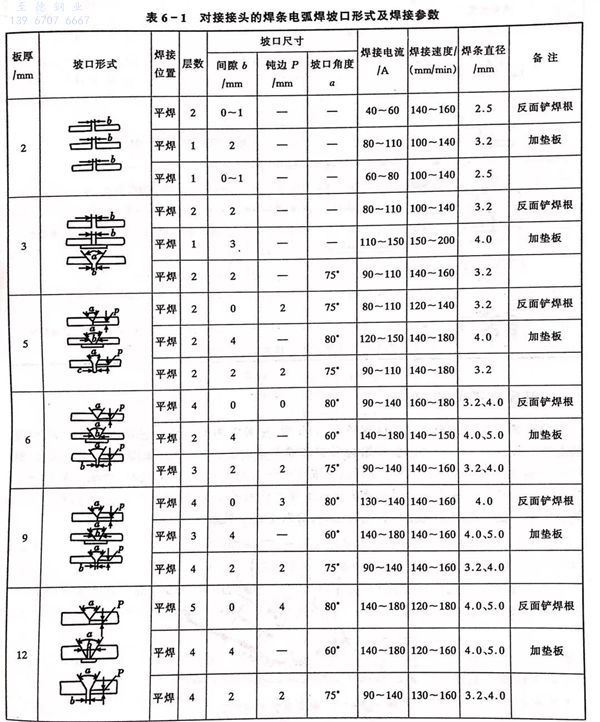

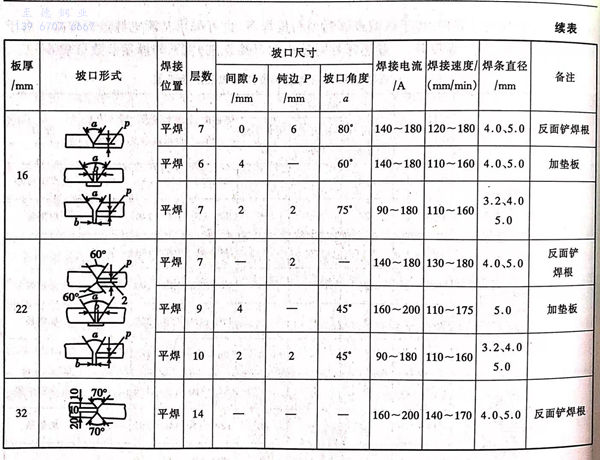

 不銹鋼焊接的坡口選擇很關(guān)鍵。坡口形式的選擇原則是保證焊接接頭質(zhì)量，保證焊透和盡量避免產(chǎn)生焊接缺陷和焊接變形，盡可能減少焊接材料的消耗量，同時(shí)必須確保工藝的可操作性。在板厚小于3mm時(shí)不用開(kāi)坡口；當(dāng)板厚大于3mm時(shí)可選用V形坡口；厚度更大（20mm以上）時(shí)可用X形坡口或U形坡口。表6-1是常見(jiàn)焊條電弧焊坡口形式。

 焊前，焊條要按照要求進(jìn)行烘干，防止氣孔的產(chǎn)生。坡口和焊件待焊處兩側(cè)各20mm表面應(yīng)清理干凈，不應(yīng)有油污、油漆、氧化皮及其他雜質(zhì)，必要時(shí)要用酒精或丙酮清洗，甚至要進(jìn)行打磨，否則，焊縫金屬會(huì)產(chǎn)生氣孔和增碳，降低接頭的耐腐蝕性能。不銹鋼焊條一般選擇直流反極性進(jìn)行焊接，對(duì)于鈦型或鈦鈣型藥皮焊條，也可采用交流電源進(jìn)行焊接。由于不銹鋼焊條容易發(fā)紅，焊接時(shí)，一般選擇相對(duì)較小的焊接電流，常見(jiàn)的焊接參數(shù)見(jiàn)表6-1.
