GB/T 17854-1999《埋弧焊用不銹鋼焊絲和焊劑》中規(guī)定了埋弧焊用不銹鋼焊絲和焊劑的型號(hào)分類。型號(hào)分類根據(jù)焊絲-焊劑組合的熔敷金屬化學(xué)成分、熔敷金屬力學(xué)性能進(jìn)行劃分。


 型號(hào)編制方法為：字母“F”表示焊劑；“F”后面的數(shù)字表示熔敷金屬種類代號(hào)，如有特殊要求的化學(xué)成分，該化學(xué)成分用元素符號(hào)表示，放在數(shù)字的后面；“－”后面表示焊絲的牌號(hào)，焊絲的牌號(hào)按YB/T 5092.完整的焊絲－焊劑型號(hào)舉例如下：


例 3.jpg

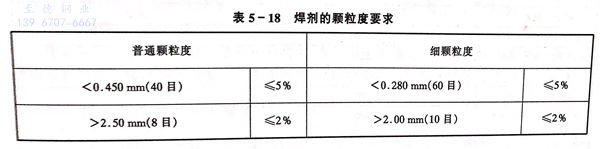

 焊劑為顆粒狀，其顆粒度應(yīng)符合表5-18規(guī)定，但根據(jù)供需雙方協(xié)議的要求，允許制造其他尺寸的焊劑。焊劑中機(jī)械夾雜物（碳粒、鐵屑、原材料顆粒、鐵合金凝珠及其他雜質(zhì)）的質(zhì)量百分含量不得大于0.30%。




 焊劑的硫含量不大于0.060%,磷含量不大于0.080%.根據(jù)供需雙方協(xié)議，也可制造硫、磷含量更低的焊劑。使用焊劑焊接時(shí)，焊道應(yīng)整齊、成形美觀、脫渣容易，焊道與焊道之間、焊道與母材之間應(yīng)過渡平滑，不應(yīng)產(chǎn)生較嚴(yán)重的咬邊現(xiàn)象。

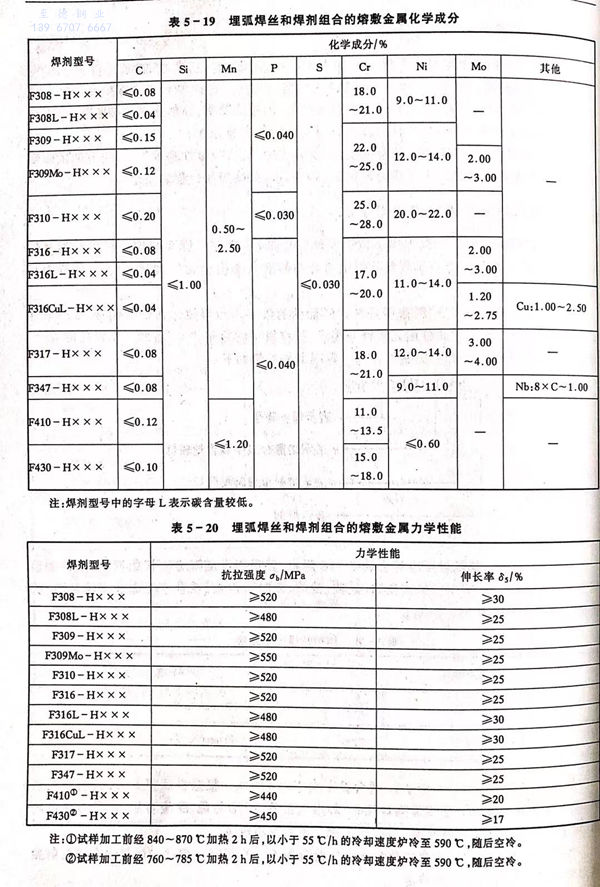

 焊絲和焊劑組合的熔敷金屬化學(xué)成分應(yīng)符合表5-19規(guī)定。焊絲和焊劑組合的熔敷金屬力學(xué)性能應(yīng)符合表5-20規(guī)定。
