純度大于99%的無氧銅常用于在氫氣爐、分解氨氣氛爐和真空爐中釬焊不銹鋼。紫銅釬料的熔點(diǎn)為1083℃,釬焊溫度一般在1120℃.紫銅在不銹鋼上潤濕性和流動性非常好，一般控制釬縫間隙在0~0.05mm。紫銅釬料成本低，并可制成絲、帶、箔、粉各形式。釬焊接頭在常溫下具有很好的強(qiáng)度和塑性，但在400℃以上釬焊接頭的強(qiáng)度和抗氧化性急劇下降。


  Cu-31.5Mn-10Co釬料常用于在保護(hù)性氣氛爐中釬焊不銹鋼。該釬料的熔化區(qū)間為940~950℃,釬焊溫度為1000~1050℃.該釬料釬焊的不銹鋼接頭在500℃左右仍能保持較高的強(qiáng)度（見表3-1)和抗氧化性。由于釬焊溫度與某些不銹鋼固溶溫度一致，可將不銹鋼的釬焊與熱處理一同進(jìn)行。

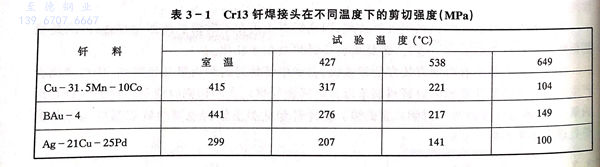

表 1.jpg


  Cu-30Ni-2Si-02B-15Fe釬料常用于不銹鋼的爐中釬焊，特別是真空爐中釬焊。該釬料釬焊的不銹鋼接頭具有更好的高溫性能，釬料在600℃時的強(qiáng)度和抗氧化性與1Cr18Ni9Ti相當(dāng)。但該釬料熔點(diǎn)較高，熔化區(qū)間為1080~1120℃,釬焊溫度為1175~1200℃.在如此高的溫度下釬焊不銹鋼，會造成不銹鋼晶粒長大。
