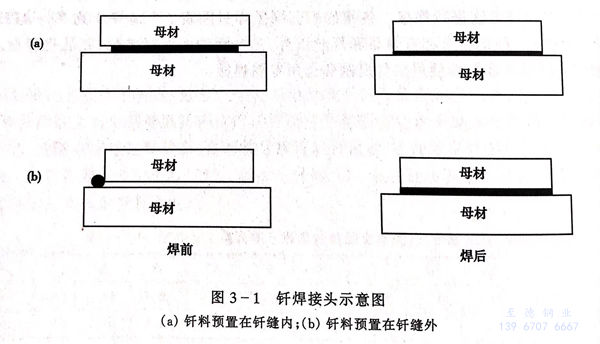

釬焊是一種特殊的焊接方法，其特點(diǎn)是焊接時(shí)被連接的金屬或合金（稱作母材）不熔化，只有用于填充母材結(jié)合面間隙（稱作釬縫）的金屬或合金（稱作釬料）熔化。釬焊時(shí)母材整體或接頭部位和釬料被加熱到某一溫度（稱作釬焊溫度）并保持一段時(shí)間（稱作保溫時(shí)間），此時(shí)釬料熔化、潤(rùn)濕母材，并依靠釬縫的毛細(xì)作用填充或保持在釬縫中，在隨后的冷卻過(guò)程中，釬料凝固并與母材形成冶金結(jié)合（見圖3-1)。

  依據(jù)其液相線溫度，釬料分為硬釬料和軟釬料兩大類：液相線溫度在450℃以上的釬料稱為硬釬料，液相線溫度在450℃以下的釬料稱為軟釬料。相應(yīng)地使用硬釬料的釬焊方法稱為硬釬焊，使用軟釬料的釬焊方法稱為軟釬焊。不銹鋼的釬焊大多采用硬釬焊。

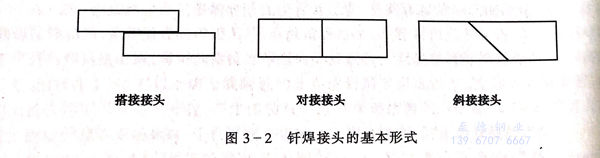

  不銹鋼的硬釬焊可采用的釬料包括銅基、銀基、鎳基、錳基和貴金屬釬料；常采用的釬焊工藝方法有爐中釬焊、火焰釬焊和感應(yīng)釬焊；釬焊接頭的基本形式有搭接、對(duì)接和斜接（見圖3-2),其中搭接接頭采用較多。采用搭接接頭便于通過(guò)調(diào)整搭接長(zhǎng)度使接頭承受不同的負(fù)載，也最利于釬料填充釬縫。釬縫間隙一般在0.05~0.15mm,但使用紫銅釬料和鎳基釬料時(shí)要采用小間隙。

  針對(duì)某種具體部件的釬焊要考慮如下因素：選擇與母材及釬焊接頭使用條件相匹配的釬料；需要使用釬劑時(shí)，選擇與母材及釬焊方法相匹配的釬劑；選擇適當(dāng)?shù)拟F焊工藝；選擇正確的接頭形式；保證母材及釬料表面無(wú)氧化膜，無(wú)油污。
